ABB REM 543/545 电机发电机保护装置
时间: 2026-07-09浏览次数：
ABB REM 543/545 电机发电机保护装置
ABB REM 543/545 电机发电机保护装置

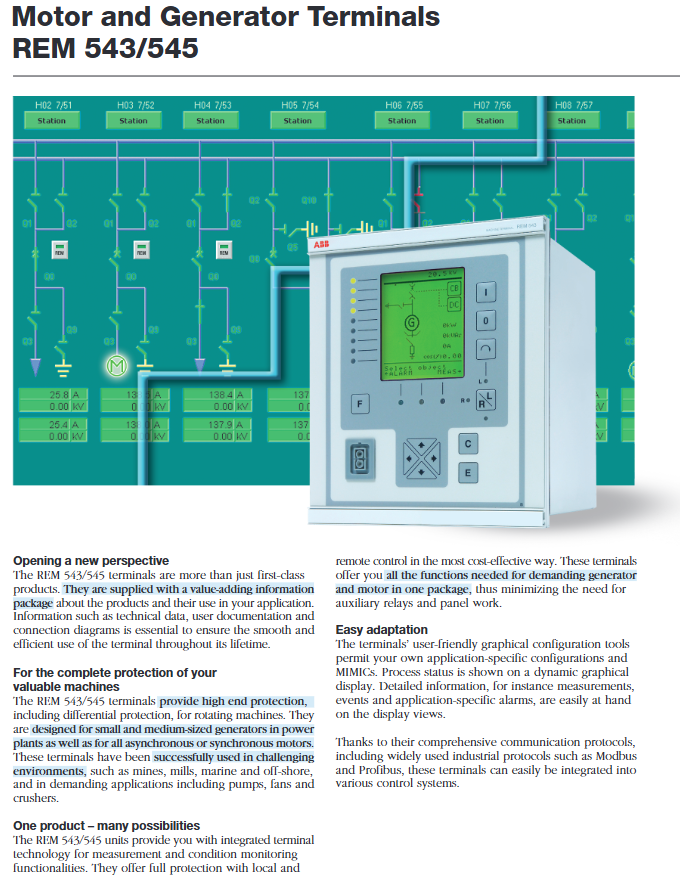

产品定位与核心优势
1. 一体化集成设计
集保护、测量、状态监测、本地 / 远程控制于一体，高度集成化，大幅减少配套辅助继电器与柜内二次接线工作量，单台设备满足电机、发电机全部需求，性价比突出。
2. 配套增值资料包
出厂附带全套增值技术资料，包含技术参数、用户手册、接线图，保障设备全生命周期稳定高效运行。
3. 易用配置与人机交互
搭载图形化可视化配置工具，可自定义适配现场工艺逻辑与模拟画面（MIMIC）；
动态彩色显示屏实时展示设备运行工况，测量数据、故障事件、设备专属告警信息一键调取；
与 ABB 全系列 500 系列保护继电器共用统一配置、调试、监控工具，一次学习即可通用多款产品，降低运维学习成本。
4. 多协议通讯，易接入自控系统
原生支持 SPA、LON、Modbus RTU/ASCII、Profibus 等主流工业总线协议，可无缝对接各类 PLC、变电站自动化系统。
5. 适配恶劣工况
适用于电厂中小型发电机、所有异步 / 同步电机，成熟应用于矿山、冶金轧机、海上船舶、泵、风机、破碎机等高负荷、高干扰严苛环境。

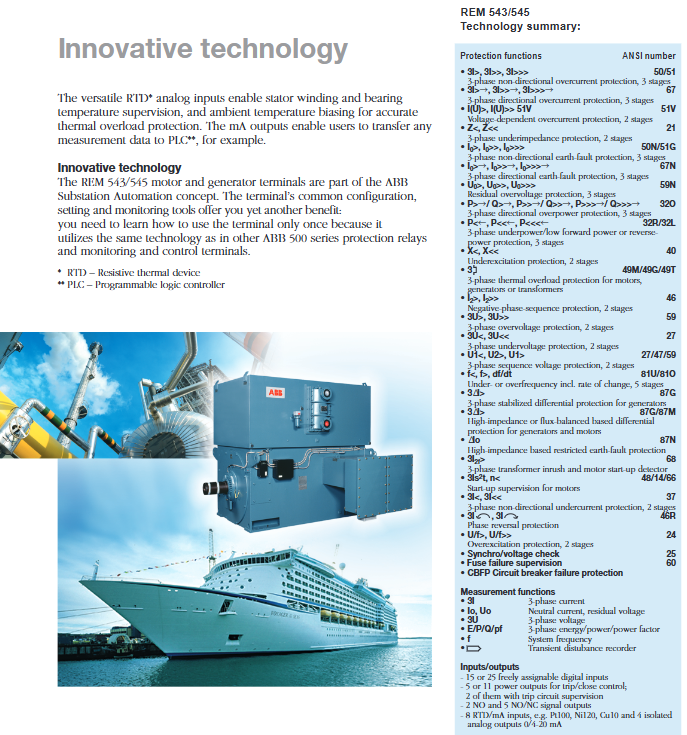

完整保护功能（附带 ANSI 标准编号）
设备覆盖电机、发电机全套电气故障、热故障、工况异常保护，分大类整理：
（一）电流类保护
三相无方向过流（50/51，3 段定值）、三相方向过流（67 50/51，3 段）；
低压闭锁过流（51V，2 段）；
三相无方向接地故障（50N/51G，3 段）、三相方向接地故障（67N，3 段）；
负序电流保护（46，2 段）、三相欠流保护（2 段）；
电机启动监测、三相启动冲击电流检测、相序反转保护；
（二）电压、零序电压保护
三相过压（59，2 段）、三相欠压（27，2 段）；
序电压保护（27/47/59）、剩流过压保护（59N，3 段）；
过激磁保护（U/f 比值，2 段）；
（三）功率、励磁、阻抗保护
正向 / 反向功率保护（32O/32R/32L，3 段）；
低励磁保护（40，2 段）、三相低阻抗保护（2 段）；
（四）频率保护
低频、高频保护 + 频率变化率 df/dt 监测（81U/81O，5 段定值）；
（五）热过载与温度监测保护（依托 RTD 测温）
49M/49G/49T 三相热过载保护，监测电机 / 发电机 / 变压器绕组、轴承温度，环境温度补偿，实现精准热保护；
（六）差动保护（发电机核心主保护）
稳定式三相差动保护（87G）；
高阻抗 / 磁通平衡式发变机组差动（87G/87M）；
高阻抗限制接地差动保护（87N）；
（七）机组启停、同步、辅助故障保护
电机启动时长监测、转速监测；
同期 / 电压校验功能；
熔断器断线监视、断路器失灵保护（CBFP）；
暂态扰动录波功能；
测量功能
实时采集全维度电气运行数据：
三相电流、零序电流；三相电压、零序残压；
三相有功 / 无功功率、电能、功率因数；
系统频率；
内置暂态扰动记录仪，捕捉故障波形。
硬件 IO 与模拟量接口
1. 数字量输入输出
数字输入：15 点或 25 点可自由组态；
功率出口：5 点或 11 点跳闸 / 合闸控制出口，其中 2 路带跳闸回路监视（TCS）；
信号继电器：2 路常开、5 路常开 / 常闭告警输出。
2. 模拟量通道
8 路 RTD/mA 测温输入：支持 Pt100、Ni120、Cu10 热电阻；
4 路隔离模拟输出：标准 0/4–20mA，可将测量数据上传至 PLC。
3. 互感器接入回路
兼容传统 CT/PT 或电子式电流电压传感器，多种规格可选，最大 9 路互感器输入：
电流互感器：最多 8 台（1A/5A）、1 台 0.2A/1A 专用 CT；
电压互感器：最多 4 台，适配 100~120V 二次电压；
支持 9 路电子式电流 / 电压传感器接入。
设备状态监测（预测性维护）
内置完整在线状态诊断功能，支撑定期检修、预判设备故障：
断路器相关：跳闸回路监视 TCS、断路器磨损、分合闸行程时间、操作次数计数器、长期停运监视、弹簧储能控制；
一次设备监测：气室压力监测；
回路监视：CT/PT 激励回路故障监视；
辅机与电源：蓄电池状态监测、机组累计运行时长统计；
计划性维护提醒，实现状态检修。
通讯与产品归属信息
通讯协议：SPA、LON、Modbus RTU/ASCII、Profibus；
产品归属：ABB 变电站自动化产品线，属于 500 系列保护终端
