DEIF PPU 300 控制器
时间: 2026-07-07浏览次数：
DEIF PPU 300 控制器
DEIF PPU 300 控制器
基础信息
名称：ppu-300-product-sheet-4189341267-uk.pdf
产品：DEIF PPU 300 模块化并联保护控制器，面向船舶行业专用新一代多功能控制保护装置，支持多机型适配、硬件模块化插拔扩展，可选 CODESYS 自定义编程，配套 PICUS 免费上位软件，适配发电机组、轴发、逆变器、岸电、母联断路器五大控制场景。

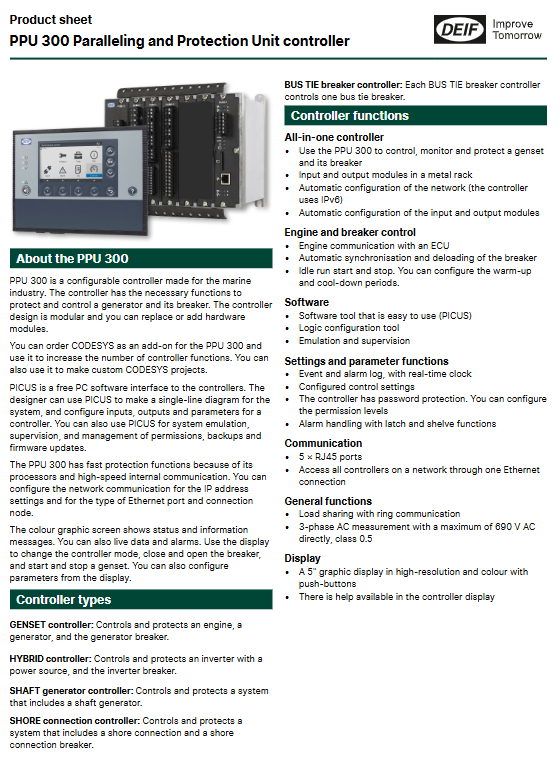

产品整体定位与控制器分类
1 产品核心定位
模块化可自由配置船舶专用控制器，集成机组控制、同期、全套 ANSI 继电保护、调速调压、负载均分、发动机 ECU 通讯；硬件机架插卡式，模块可单独更换；支持 CODESYS 拓展自定义逻辑，搭载 5 寸彩色触控显示屏，冗余环形以太网通讯架构，适配船舶复杂电站系统。
2 五大控制器机型（硬件通用，软件功能区分）
GENSET 机组控制器：柴油 / 燃气发电机、发电机断路器整套控制保护；
SHAFT 轴发控制器：船舶轴带发电机专用控制逻辑；
HYBRID 混合逆变控制器：逆变器 + 储能 / 电源系统管控；
SHORE 岸电控制器：码头岸电接入柜、岸电断路器控制保护；
BUS TIE 母联控制器：单台母联断路器专用同期、监测、保护。
核心整机功能总览
1 控制与同期功能
自动 / 静态两种同期模式，支持黑启动无电压合闸；可手动 / 自动解载分闸；
怠速、暖机、冷却停机全时序自定义；支持脉冲 / 连续 / 紧凑型三类断路器驱动；
环网冗余通讯实现多机组有功、无功均分；自动识别分段母线，支持环网母线负载分配；
本地面板、远程数字输入、上位软件、Modbus、自定义逻辑多渠道启停 / 分闸操作。
2 人机交互系统
DU300 5 寸高清彩色显示屏：实体按键 + 彩色屏幕，实时波形 / 电量 / 告警显示，内置操作帮助、多语言切换；
单台主机最多可联动 2 块显示屏，带互锁安全逻辑；
3 面板功能：模式切换、启停、分合闸、参数修改、故障确认复位。
3 软件配套工具
PICUS（免费 PC 软件）
单线图可视化组态、IO 与参数批量配置；
系统仿真、在线实时监控、趋势曲线记录；
用户分级权限、参数备份 / 固件升级；
整机一键参数下发至多台控制器。
可选 CODESYS 拓展软件
拓展原生控制器功能；
自主编写定制控制项目、特殊联锁逻辑。
内置 CustomLogic 自定义逻辑：每台控制器最多 20 路输入事件、20 路输出指令，支持跨机组 16 路远程 IO 交互、最多 20 组 Modbus 变量联动。
4 通讯架构（高冗余设计）
硬件网口：PCM 主控集成 5 路 RJ45 以太网；
IP 协议：同时支持静态 IPv4、自动 IPv6，NTP 全网时钟同步；
3 拓扑：环形冗余总线，控制器间互相认证，防止外部设备干扰；
4 总线类型：
DEIF 专用机组环形内网（负载均分、跨机逻辑交互）；
CAN 总线：对接发动机 ECU（通用 J1939 协议）；
Modbus TCP/RTU，支持缩放、单位转换、多协议适配；
机架背板内部总线（扩展 IO 机架通讯）；
5 通讯安全：分级密码权限、通讯身份校验。
5 测量与滤波特性
三相电压直测最高 690V，测量精度 0.5 级；
提供 200ms/800ms 两种均值滤波，仅影响显示、上位、逻辑曲线，不改变保护与调节采样值，避免电网波动误显示；
支持电压、电流、功率多维度平滑处理。
6 模拟量处理能力
模拟输入 / 输出支持预设曲线，额外最多自定义 20 条用户曲线；可检测传感器断线、超量程故障，对应输出告警。
7 冗余与安全设计
环形通讯冗余、断路器双位置反馈冗余；
2 EIM3.1 发动机安全停机模块，与主板通讯中断仍可独立执行停机保护；
3 AC 测量多路均值平滑、故障闭锁继电器 ANSI86；
4 分级密码、告警锁定 / 搁置功能，150 + 条带时标事件记录。

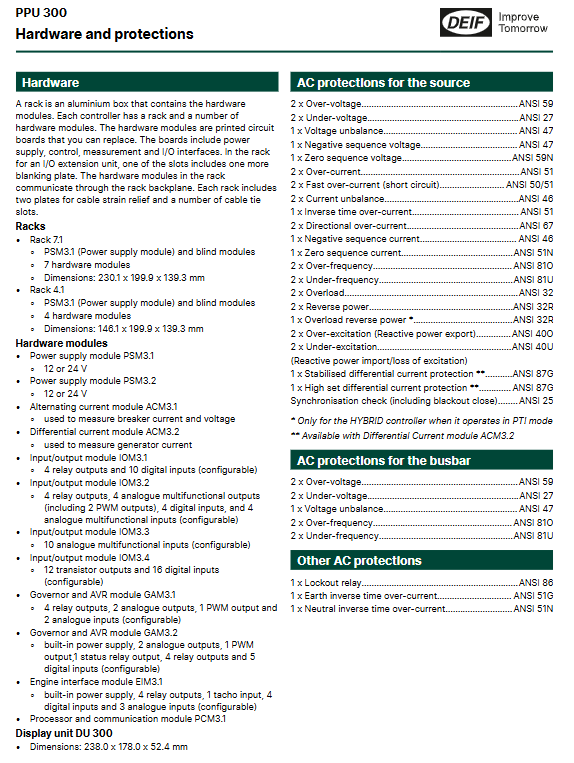

硬件机架与全系列模块
1 两种标准铝制机架
Rack 4.1：4 个模块槽位，尺寸 146.1×199.9×139.3mm；
Rack 7.1：7 个模块槽位，尺寸 230.1×199.9×139.3mm；
机架背板统一总线，附带线缆应力释放板、扎带卡槽，空槽配盲板防尘。
2 全套标准化插拔模块
PCM3.1 主控通讯模块（核心必选）
整机 CPU、电源管理、5 路 RJ45 网口、CAN 发动机总线、机架内部扩展总线，负责 IP 协议、环形通讯、逻辑运算。
PSM3.1/3.2 电源模块
支持 12V/24VDC 系统供电，为整机所有板卡供电。
ACM3.1 交流测量模块
断路器侧三相电压、电流采集；
ACM3.2 差动电流专用测量模块
发电机差动保护 87G 专用 CT 采集；
IOM3.1 基础 IO：10 数字输入 + 4 继电器输出；
IOM3.2 多功能 IO：4DI+4DO+4 多路模拟输入 + 4 路模拟输出（含 2 路 PWM）；
IOM3.3 模拟采集卡：10 路多功能模拟输入；
IOM3.4 晶体管输出 IO：16DI+12 路晶体管输出；
GAM3.1/GAM3.2 调速调压专用模块
继电器 / 模拟 / PWM 调速 AVR 输出，内置状态触点；
EIM3.1 发动机安全接口模块
独立安全停机回路、转速采集、多路模拟 / 开关量，主板失联可独立运行；
3 DU300 显示屏机械尺寸
238 × 178 × 52.4 mm，彩色液晶，配套密封垫圈，支持柜体嵌入式安装。
完整 ANSI 标准保护功能
（一）电源侧（发电机 / 逆变器 / 岸电）保护
27 欠压（2 段）、59 过压（2 段）、47 电压不平衡 / 负序电压、59N 零序电压；
50 瞬时短路过流 2 段、51 定时过流 2 段、51 反时限过流、67 方向过流；
46 电流不平衡 / 负序电流、51N 零序过流、51G 接地反时限过流；
81O 过频 2 段、81U 欠频 2 段；32 过载 2 段、32R 逆功率 2 段；
40O 过励磁、40U 失磁（进容性无功）；25 同期校验、50BF 断路器失灵；
87G 稳定差动 + 高值差动（选配 ACM3.2）；86 故障闭锁继电器。
（二）母线侧保护
母线 27 欠压、59 过压、81 高低频、电压不平衡全套两段式保护。
环境、机械、认证规格
1 温湿度
机架模块运行：-40℃ ~ +70℃；显示屏 - 20~70℃；UL 认证整机最高 55℃；
存储：模块 - 40~80℃，显示屏 - 30~80℃；相对湿度最高 97% 无凝露。
2 振动 / 冲击 / 抗震（船舶级标准）
满足 IEC 船用振动、冲击、抗震 Class2 标准，高低频振动、正弦冲击、颠簸、地震工况耐受；塑料件 UL94-V0 阻燃。
3 安规与 EMC
安全标准 EN61010-1、CAT III 600V；
EMC 满足工业 / 船用 EN61000 全系列、ISO7637 车载脉冲、IACS 船电标准；
4 全球认证
CE、UL/cUL 工业设备认证、CSA 加拿大标准；
全主流船级社认证（DNV、GL、LR、ABS、BV、RINA 等），完全适配海工、船舶电站。
