DEIF Delomatic 4 海上 / 海洋平台专用发电机组功率管理系统 DM-4
时间: 2026-07-07浏览次数：
DEIF Delomatic 4 海上 / 海洋平台专用发电机组功率管理系统 DM-4
DEIF Delomatic 4 海上 / 海洋平台专用发电机组功率管理系统 DM-4
基础信息
型号：dm-4-marine-data-sheet-4921240294-uk.pdf
产品：DEIF Delomatic 4 海上 / 海洋平台专用发电机组功率管理系统 DM-4
定位：面向船舶、海上钻井平台、离岸能源的分布式模块化电站综合控制、保护、功率管理成套系统；支持柴油 / 燃气 / 涡轮发电机、轴发、母线联络开关、岸电柜一体化管控，全部主流船级社认证，高抗震耐恶劣环境。
核心特点：仅 4 类硬件模块即可搭建完整电站方案，分布式架构，单系统最多管理 15 台机组，软硬件高度定制化项目交付。

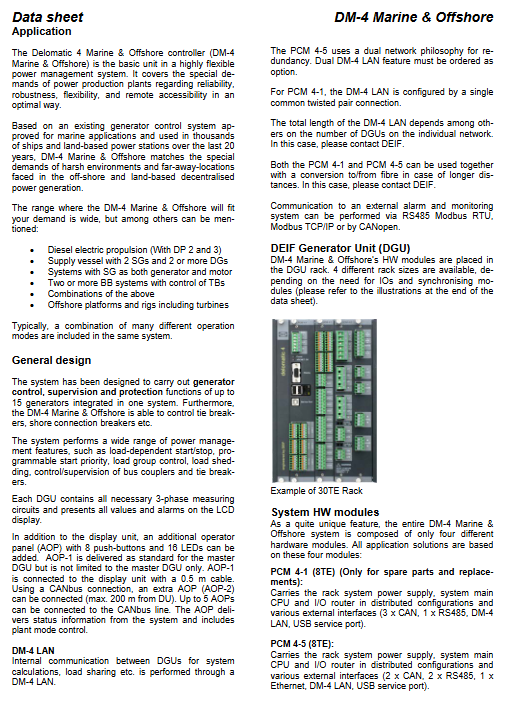

适用应用场景
各类商用船舶：推进动力 DP2/3 动力定位船、供应船、多柴油机组船舶、带轴发（可发电 / 电动双工况）船舶；
海上钻井平台、离岸油气设施、涡轮发电机组；
多段母线、多母联断路器、多路岸电并网系统；
热电联产、多源混合分布式海上电站，可兼容多种运行模式组合。
系统整体架构设计
1. 分布式 DGU 单元
每台发电机配套一套 DGU 插箱（机架式控制器单元），各 DGU 通过专用 DM-4 LAN 内部总线互通，协同完成功率分配、联动启停。
单系统最多接入 15 台 DGU；
每台 DGU 独立完成本机测量、保护、调速调压、断路器控制；
所有 DGU 底层软件统一，依靠硬件拨码区分机组 / 母联 / 岸电角色，备件通用。
2. 人机交互体系
DU 分体显示屏：单 DGU 最多外接 3 块，柜门嵌入式安装，实时显示三相电量、故障告警、参数整定；
AOP 扩展操作面板：
AOP-1：标配主机本地面板，0.5m 短线直连 DU，8 按键 + 16 状态 LED；
AOP-2：CAN 总线远程型，最远 200m，单条 CAN 总线最多挂载 5 块，支持全厂模式切换、状态指示。
3. 内部通讯 DM-4 LAN
PCM4-1（基础型）：单双绞线总线架构；
PCM4-5（高端冗余型，可选双网冗余）；
远距离场景可外接光纤转换模块；
对外通讯通道：RS485 Modbus RTU、以太网 Modbus TCP、CANopen，对接岸基 SCADA、船舶集控系统。
PC 上位工具 USW（免费软件）：USB 直连 PCM，支持参数上下装、固件升级、实时监控、告警记录、趋势曲线、时钟同步。
硬件机架与四大核心模块
整机仅 4 类标准化模块，搭配不同槽位机架自由组合；机架为双 EU 高度 6HE 规格，4 种尺寸可选：24TE/30TE/42TE/60TE。
1 PCM 主控模块（系统核心，两种型号）
PCM 4-1（基础款，8TE）
集成系统电源、主 CPU、IO 路由；
接口：3 路 CAN 总线、1 路 RS485、DM-4 LAN、USB 调试口；仅单总线无以太网。
PCM 4-5（冗余高端，8TE）
双路 DM-4 LAN 冗余总线；
接口升级：2×CAN、2×RS485、以太网 TCP/IP、USB；支持远程上位联网。
通用电气：供电 24VDC（允许 - 25%~+30% 波动），最大 6A；电池电压测量精度 ±0.5V（20℃）；CAN 速率 125/250kbps。
2 IOM-41 通用 IO 模块（6TE）
一体化混合输入输出板，统一跳线切换通道类型：
16 路输入：单通道可选 4~20mA/0~10V 模拟量、无源二进制开关，支持断线检测；模拟量精度 1 级；
12 路继电器输出：250VAC/24VDC 8A 无源隔离触点，失电自动常开；
2 路隔离模拟输出：0/4~20mA，带短路保护，负载最大 500Ω，精度 0.5 级。
3 SCM-41 基础测量同期模块（6TE）
高精度 0.5 级三相电量变送器，标配同期、断路器控制；仅管控 1 台发电机 GB。
测量规格：电压 100~690V 直测，CT 1A/5A 输入；2.5kV 电气隔离，测量带宽至 500Hz 谐波。
4 SCM-42 增强型测量调速模块（12TE）
包含 SCM41 全部测量同期功能，额外集成调速 GOV、调压 AVR 模拟 / 脉冲输出，可同时管控 1 台发电机 + 多台母联 TB，单 DGU 最多控制 4 套同期回路。
机架机械规格
四种机架尺寸（TE 槽位 / 深度 / 高度）：
24TE：2 个 IO 槽；30TE：3 个 IO 槽；42TE：5 槽；60TE：8 槽；
统一深度 266mm，高度 190mm，钢制框架；重量 3.2~8.3kg。
防护与环境：整机 IP20；工作温度 - 25℃~+70℃；满足 DNV 船用振动标准；塑料件 UL94-V0 自熄；底座 / 嵌入式两种安装方式。

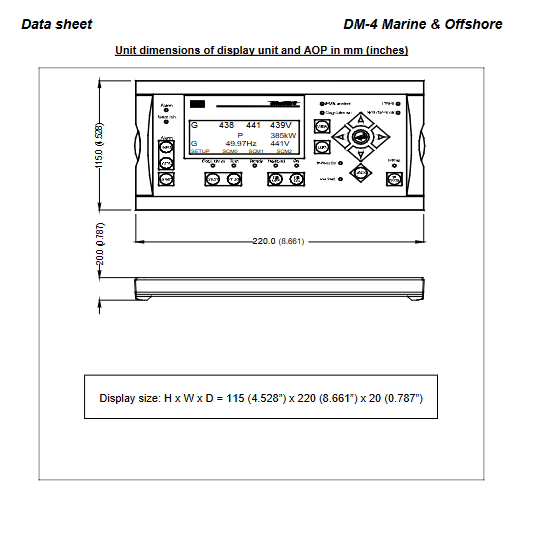

显示面板开孔：标准 222×115mm 安装尺寸。
核心整机功能
（一）单机本地控制功能
发动机启停逻辑、多级启动尝试、怠速 / 暖机控制；
动态 / 静态同期并网、发电机断路器 GB 完整联锁；
调速系统：频率闭环、对称 / 不对称有功负载均分；
AVR 调压：电压闭环、无功负载均分；
全套 ANSI 标准定时限发电机 / 母线保护；
重载设备分级控制、多级非重要负载卸载；
发动机 CAN J1939 总线通讯，读取 ECU 水温油压转速；
本地 150 条告警事件存储、带时标故障记录。
（二）全厂功率管理 PMS（分布式核心）
负载联动自动启停机组，可自定义启动优先级；
多机组有功 / 无功均衡分配，支持燃料优化均分算法；
母线联络断路器 TB、岸电断路器自动同步控制；
分段母线运行逻辑、黑启动、备用机组自动投切；
负载分组管理，过载自动切次要负荷；
故障机组快速识别、降载脱网，防止全船失电；可选快速负载抑制功能联动推进器。
（三）可编程定制拓展
依托灵活 IO 与测量系统，可开发定制功能：推进器联动、专用负载曲线、特殊运行模式、自定义保护逻辑。
全套 ANSI 定时限保护清单
所有保护均为定时限，可独立配置告警 / 跳闸 / 停机故障等级，覆盖发电机、母线、母联、岸电：
ANSI 编号 保护名称 档位
15 超速监视 1
24 过励磁 2 段
25 同期校验 1
27/27B 发电机 / 母线欠压 1/2 段
32/32R 过载、逆功率 2 段
40 失磁保护 2 段
46 电流不平衡 1
47 相序错误 1
50 瞬时过流 4 段
50BF 断路器失灵 1
51V 低压限制过流（自定义曲线）
59/59B 发电机 / 母线过压 2 段
60 电压不平衡 1
81/81B 高低频（发电机 / 母线各 2 段）
86 故障闭锁继电器
90 频率 / 功率、电压 / 无功调节
94 跳闸出口
95 发动机 / 调速器 / 励磁系统故障高级保护
可选高级保护：发动机故障预判、快速负载跌落抑制，提前隔离故障机组避免全系统停电。
通讯与配套软件
内部 DM-4 LAN 分布式总线；
对外：RS485 Modbus RTU、以太网 Modbus TCP、CANopen；
USW 上位软件免费下载，功能包含参数读写、实时趋势、告警记录、固件升级、远程调试。
船级社与环境认证
主流船级社全认证：DNV、GL、LR、ABS、BV、RINA、CCS 中国船级社等；
2 振动标准满足 DNV A+C 船舶振动等级；
3 EMC 电磁兼容符合 EN61000 系列工业 / 船用标准；
4 安全等级 EN61010，过电压 III 类，污染等级 2。
