DEIF Delomatic 模块化发电机组综合系统
时间: 2026-07-07浏览次数：
DEIF Delomatic 模块化发电机组综合系统
DEIF Delomatic 模块化发电机组综合系统

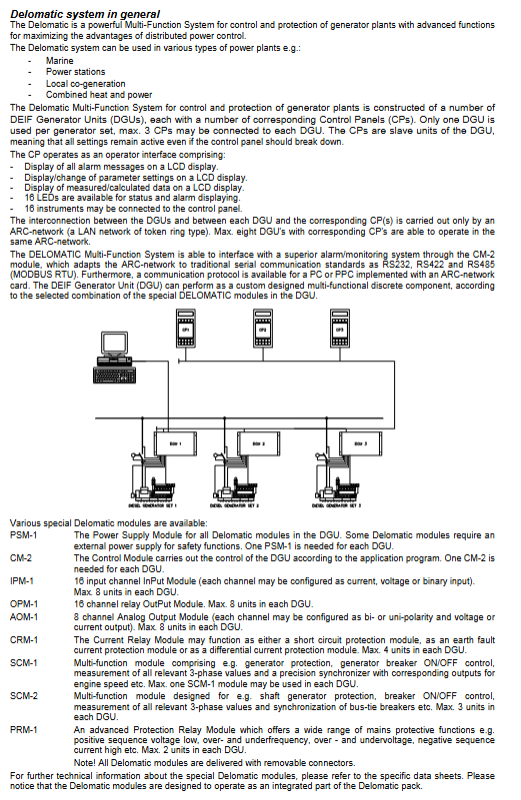

系统总览
产品定位
DEIF Delomatic-3 是一套高度定制化、分布式多功能电站控制保护成套系统，专为船舶电站、公用发电厂、热电联产 CHP 机组设计，集控制、继电保护、测量、同期、远程通讯于一体，支持多机组协同管理。
系统核心组成单元
DGU：发电机控制单元（机架式模块化插箱，每台发电机组配 1 套 DGU）
CP 控制面板：人机操作从站，单台 DGU 最多外接 3 块 CP 面板
ARC-NET 令牌环总线：系统内部专用局域网，连接所有 DGU 与操作面板
CM-2 通讯转换模块：对外对接上位 SCADA、监控系统，输出 Modbus RTU 等通用串口协议
核心特性
模块化自由选配，按需增减输入 / 输出 / 保护 / 同期板卡；
控制面板为从设备，面板损坏不影响 DGU 内部控制与保护逻辑；
单条 ARC 总线最多接入 8 套 DGU、24 块操作面板；
出厂完整文档、出厂 FAT 测试、全生命周期技术支持；
支持图形界面、本地面板、上位软件多层人机交互。
CP 操作控制面板（人机从站）
每台 DGU 最多配套 3 块 CP 面板，依托 ARC 总线与主机通讯，功能：
LCD 显示屏：实时测量值查看、参数整定、全告警信息展示；
16 路状态 LED 指示灯，用于运行 / 故障状态快速指示；
可外接最多 16 台指针式仪表；
无独立控制逻辑，所有程序、定值存储在 DGU 主机，面板故障不跳闸、不丢失保护。

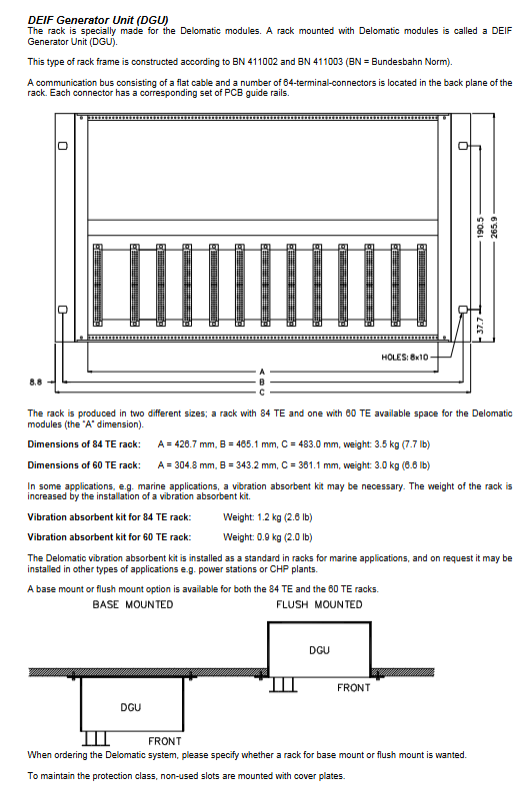

DGU 发电机单元：机架与硬件模块
1. DGU 机架标准
机架符合德国铁路标准 BN411002/BN411003，背板集成统一扁平系统总线，导轨式插装各类模块，提供两种规格：
表格
机架规格 可用槽位 TE 尺寸 (宽 × 深 × 高 mm) 裸重
84TE 84 426.7×465.1×483.0 3.5kg
60TE 60 304.8×343.2×361.1 3.0kg
安装方式：底座明装 / 柜体嵌入式安装二选一；未使用插槽配防尘盖板维持 IP20 防护。
船舶工况可选减震套件，分别增重 1.2kg（84TE）/0.9kg（60TE），船用机架标配减震套件。
环境防护：整机前后 IP20；塑料件阻燃等级 UL94-V0。
2. DGU 全部功能模块（每 DGU 必选 + 可选）
所有模块均带可拆卸端子，各模块最大配置数量、用途如下：
PSM-1 电源模块（必选，每 DGU 1 块）
为 DGU 内部全部模块供电；部分安全回路需外部独立电源。
CM-2 控制核心模块（必选，每 DGU 1 块）
系统主控单元，运行机组应用程序，同时作为 ARC 总线节点、对外通讯网关；
可将 ARC 协议转换为 RS232/RS422/RS485 Modbus RTU，对接第三方监控 / 上位机；支持 PC 加装 ARC 网卡直连系统调试。
IPM-1 16 路输入模块
每通道可配置直流电流、直流电压、无源二进制开关量输入；单 DGU 最多 8 块。
OPM-1 16 路继电器输出模块
大容量继电器干接点输出，用于分合闸、告警、执行机构驱动；单 DGU 最多 8 块。
AOM-1 8 路模拟输出模块
单通道可配置单极性 / 双极性、电压 / 电流输出（4-20mA/±5V 等），用于调速调压变送；单 DGU 最多 8 块。
CRM-1 电流保护模块
实现短路保护、接地故障保护、差动保护三类电流继电功能；单 DGU 最多 4 块。
SCM-1 机组综合模块（每 DGU 最多 1 块）
标准陆上 / 常规发电机专用：三相全电量测量、发电机断路器分合闸、高精度同期、发动机调速输出、全套发电机保护。
SCM-2 轴发专用综合模块（每 DGU 最多 3 块）
船舶轴带发电机专用，含轴发保护、母线联络断路器同期、三相测量。
PRM-1 市电保护模块（每 DGU 最多 2 块）
电网侧全套继电保护：正序过 / 欠压、过 / 欠频、负序过流等并网电网保护。
ARC-NET 令牌环内部通讯总线
1. 总线定位
系统内部专用局域网，唯一通讯介质，连接全部 DGU 主机、CP 面板、CM2 网关；拓扑为令牌环，禁止并行分支。
2. 硬件线缆参数
线缆型号：RG-62 A/U 93Ω 同轴电缆，配 BNC 接头、T 型三通、终端匹配电阻；
传输速率：2.5 Mbit/s；最大无中继总长 300m；节点间距最小 1.8m；
布线要求：每个 BNC 接头前后 0.1m 加装磁环抑制干扰；总线首尾必须安装终端电阻；仅允许单一起止点，不能分叉并联。
3. 环境参数
工作温度：-25℃ ~ +70℃；标称运行 - 10~55℃；存储 - 40~+70℃；气候等级 DIN 40040 HSE。
安装空间硬性要求
机柜安装预留规范：
机柜门板内侧到机架背部距离≥标注 B 尺寸；
柜门完全打开后，机架前方无遮挡物体，最小预留距离 C；
3 ARC 接头必须预留操作空间，防止柜门遮挡，保证检修插拔。
认证与合规
整机带 CE 标识；
船级社全认证：LR、GL、DNV、ABS、BV、RINA、CCS 中国船级社、CNK；
3 阻燃标准：所有塑料 UL94-V0 自熄。
适用应用场景
各类船舶主 / 轴带电站；
工业自备发电厂；
热电联产 CHP、分布式能源机组。
