DEIF AGC-4 Mk II 发电机组控制器
时间: 2026-07-07浏览次数：
DEIF AGC-4 Mk II 发电机组控制器
DEIF AGC-4 Mk II 发电机组控制器
整机标准功能与交流测量系统
标配核心功能模块
运行模式体系：AMF 市电备用、孤网独立、固定基载、削峰、负载转移、市电反向送电六大单机标准模式；
发动机全时序控制：标准化启动、怠速、冷却停机、急停逻辑，支持双启动马达、预热预润滑；
ANSI 标准成套保护：发电机侧 + 母线侧独立定时限保护；
人机单元 DU-2：分体远程安装显示屏，带启停、分合闸按键，可选 TDU 触摸屏；
M-Logic 内置可编程逻辑：无代码简易 PLC，通过事件、命令实现联锁、定值切换、继电器联动。
AC 交流测量配置（菜单 9130）
控制器支持三种电网测量架构，可一键切换：
三相系统（出厂默认）：三相三线 / 四线，适配 400V 低压，高压需外接 PT 电压互感器，分开发电机、母线两套变比参数；
分相系统（美标 120/240V）：L1-L3 相位差 180°，相电压独立告警逻辑；
单相系统：单相加零线测量；
无功计算模式（参数 9132）：可选择线电压计算 / 相零电压计算，启用 IEEE 1547 电网保护时强制切换为相零算法。
额定参数组：整机存储 4 套额定电压 / 频率 / 功率参数，可通过面板、数字输入、M-Logic 一键切换，适配移动电站、多工况机组；支持电压量程缩放，覆盖 10V~250kV 高低压系统。
主流标准应用工况（附原理曲线、单线图）
共 12 种基础应用，每种包含自动 / 半自动 / 手动逻辑、功率斜坡曲线：
AMF 无同步回切；2. AMF 带同步并网回市电；3. 孤网运行；4. 有功功率升降斜坡；5. 无功 Q 斜坡；6. 固定基载；7. 暖机功率限制斜坡；8. 削峰运行；9. 负载转移 LTO；10. 恒功率向市电送电 MPE；11. 市电功率变送器采集；12. 市电无功 / 电压变送采集。
外部 4-20mA 变送器采集市电进线功率，用于削峰、负载转移控制。
五大控制器运行模式
Semi-auto 半自动：自动调压调频、同步，启停 / 分合闸需人工下发指令；
Not in auto：非自动状态告警输出；
Test 测试模式：分简易 / 带载 / 全流程测试，可设定测试时长、测试负载，结束自动恢复原模式；
Manual 手动：关闭自动调节，仅人工点动调速调压、分合闸，无同步闭锁；
Block 闭锁模式：检修专用，禁止自动启机，运行机组分闸停机，屏蔽自动流程，仅保留告警监测。
全流程控制流程图
文档提供数十张标准化时序框图：模式切换、市电分合闸、发电机分合闸、启停、AMF、削峰、负载转移、测试全流程时序，清晰标注各定时器、触发条件、故障跳转分支。
启停、断路器标准化时序
启动流程：预润滑 / 预热延时、多次起机尝试、转速 / 油压 / 频率多重运行反馈、脱启动马达逻辑；支持温控怠速启动；
停机流程：正常带冷却停机、无冷却急停，区分保护跳闸、人工停机、远程停机；
断路器时序：发电机 GB、市电 MB、母联 TB 分合闸逻辑，弹簧储能延时、同期闭锁、重叠并联延时、检修抽出闭锁功能；
AMF 专用定时器：市电失压延时、恢复确认延时、分合闸缓冲延时，带电压 / 频率滞回防误动。
无功率管理单机应用
应用单线图集
包含 AMF、孤网、基载、削峰、负载转移、市电送电、模拟负载均分（M12 硬件选件）标准一次图。
CANshare 数字负载均分（无 PMS、仅孤网多机）
适用场景：无市电、多机组孤网并联，CAN 总线数字均分有功 / 无功；支持 AGC-4 Mk II 与 AGC150 混联；
配置方式：USW 软件或面板快速设置，自动识别同总线控制器；
运行特性：单台掉线自动拆分独立均分，总线故障告警，支持 M-Logic 跨机组交换开关量标志位；
故障处理：总线失联可设置机组运行模式切换。

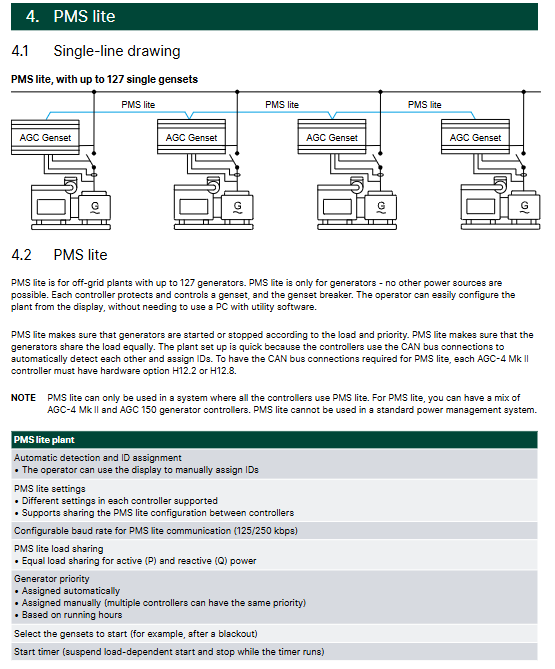

PMS Lite 简易功率管理（纯离网多机组，无市电 / 母联）
定位：简化版多机孤网系统，无需上位软件，面板即可完成配置，最多 127 台机组；
核心功能：负载联动启停 LDSS、机组优先级轮换、运行小时均衡、最小运行机组告警、多机组黑启动并行；
PLC 外部控制模式：可外接 PLC 接管机组启停，屏蔽负载自动逻辑；
CAN 总线参数自动广播、通讯故障报警、ID 重复 / 缺失告警全套机制。
带完整 PMS 功率管理（G5/G7 选件）
多拓扑单线图
覆盖孤网多机组、机组并市电、多路市电进线、ATS 自动切换、母线分段 BTB、光伏 / 储能混合能源、远程运维系统。
PMS 核心能力（G5 标准、G7 扩展至 32 台以上机组）
多类型控制器协同：发电机、市电、母联、储能 ASC、负载 ALC 统一 CAN 总线调度；
负载分配、故障机组自动替补、分段母线联锁；
电网故障、孤岛切换、储能协同充放电控制；
完整通讯故障、机组离线、ID 冲突处置逻辑。
全套标准定时限保护（ANSI 规范）
所有保护均为定时限逻辑：测量超限启动计时，值回落自动清零，超时执行预设故障等级动作（告警 / 跳断路器 / 停机）。
相序 / 相旋转保护：发电机、市电、母联电压独立监测，区分单机 / 多机系统动作逻辑；

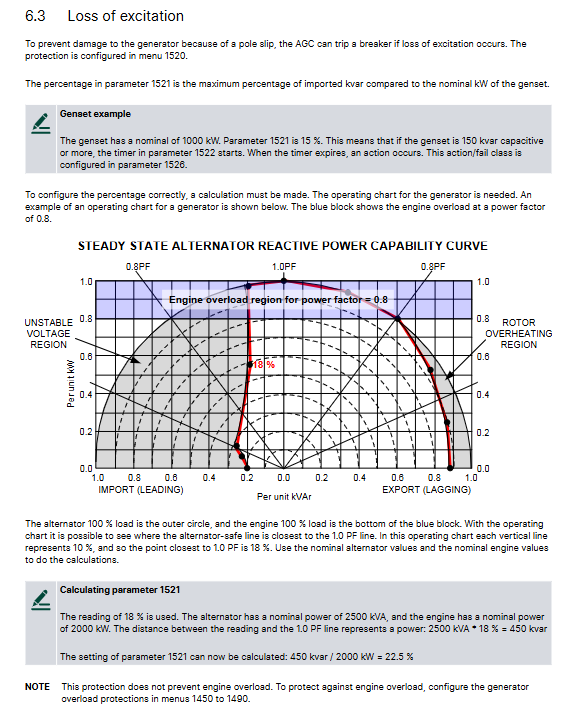

失磁保护 40：监测发电机进相容性无功，结合发电机容量曲线整定阈值，防止失磁失步；
低压限流过流（51V）：短路电压跌落时自动降低过流定值，解决低压短路电流不足无法跳闸问题，支持 6 点电压 - 电流自定义曲线；
三相电流不平衡保护：两种计算模式（最大差值法、平均值偏差法），防止单相绕组过热；
三相电压不平衡保护：适配电容补偿、单相负载故障场景；
过励磁保护：限制发电机感性无功输出，配套 C2 选件可启用完整发电机 P-Q 容量曲线保护；
电压测量基准切换：支持线电压 / 相零电压全局切换，同步修改所有保护判定基准。
调速 / 调压 PID 调节系统
PID 通用原理
比例 Kp、积分 Ti、微分 Td 三环节独立可调，分别用于频率、有功、电压、无功闭环；文档提供公式、调节曲线、整定指导。
六大专用 PID 控制器
频率 PID（孤网基础调速）；
有功功率 PID（并网基载）；
有功均分 PID（多机并联）；
电压 PID；
无功 / 功率因数 PID；
无功均分 PID。
两种调节输出方式
模拟量 ±20mA 连续调节；
继电器脉冲点动调节，设置死区、脉冲周期，避免接触器频繁动作。
调差 Droop 功能
0~10% 可调频率 / 电压调差，适配老式有差并联机组；支持动态频率调差，光伏孤网场景抑制低载 / 逆功率。
同期并网完整控制逻辑
动态同步（默认）
发电机带微小正滑频追赶母线，提前补偿断路器合闸延时输出合闸脉冲，大幅降低并网逆功率冲击，可自定义最大 / 最小频差、压差、合闸提前角。
静态同步
极小滑频，精细相位 PI 调节，零冲击并网，适合空载轻载场景，继电器调节模式不推荐。
CBE 先合断路器后起励特殊模式
变压器软启动专用：先闭合发电机断路器再建立电压，支持转速阈值、励磁延时、故障告警全套时序，提供两种标准流程图。
同期闭锁条件
黑启动电压门槛、合闸禁止数字输入、市电恢复延时闭锁、独立同期继电器拓展功能。
大量拓展辅助功能
发动机启停配套：多类型转速采集（MPU 磁拾、ECU 发动机总线、油压反馈）、双启动马达轮换、低温怠速、发动机保温加热器；
冷却风机控制：最多 4 组风机，按水温分级启停，均衡运行时长、风机故障报警；
机组降容 Derate：水温、环境温度、ECU 过载信号触发功率限载，支持正比 / 反比降容曲线；
DFR 动态频率响应：适配光伏储能孤网，光伏出力过高自动抬升频率，抑制发电机低载、逆功率；
NEL 分级非重要负载脱扣：低频、机组过载时分级切除次要负荷，防止全站失电；
泵组逻辑：燃油泵、尿素 DEF 泵、通用流体泵液位自动启停，缺液报警；
模拟负载均分（M12 硬件）：-5~+5V 模拟母线并联老款机组，CAN 故障时备用均分通道；
维护计时、机油更换计时、定时自动启停命令；
跳闸回路监视、蓄电池周期性检测、柜门锁闭锁、升压 / 降压变压器矢量组配置；
事件记录、500 条告警存储、TCP/IP 以太网 NTP 对时。
通用外置 PID
独立 4-20mA 模拟 PID 闭环，可外接温度、压力等第三方设备，搭配 M-Logic 联动，用于锅炉、冷却系统外部调控，支持增益补偿、动态输入切换。
输入输出 IO 系统
数字 DI 开入：50 余种可编程功能（启停、模式切换、同期允许、故障反馈等），断线检测；
多路多输入 Multi-input：4-20mA、0~40V、Pt100/1000、电阻型传感器（油压 / 水温 / 液位）；
模拟 AO 变送：有功 / 无功 / 电压 / 频率可编程 4~20mA 输出；
继电器输出区分告警、控制、限幅触点，提供交直流分断容量参数；
差动测量、外部模拟给定接入规范。
