DEIF AGC-4 柴油发电机组综合控制器
时间: 2026-07-07浏览次数：
DEIF AGC-4 柴油发电机组综合控制器
DEIF AGC-4 柴油发电机组综合控制器
标准整机功能、测量系统、应用模式
标配核心功能模块
运行模式体系
覆盖全部主流电站控制模式：AMF 市电备用、孤网独立运行、固定基载、削峰、负载转移、市电反向送电、多机组模拟均分（选件 G3）、功率管理系统（选件 G4/G5/G8）。
发动机启停完整时序
内置标准化启动 / 停止逻辑：预润滑、预热、多次起机尝试、脱机判定、冷却停机、急停控制，支持双启动马达、怠速运行、温控启停拓展。
ANSI 标准发电机保护（定时限）
集成全套机组电气故障保护：逆功率 32、多段过载、多级过流 50/51、欠 / 过压 27/59、高低频 81、失磁 40、励磁过载、电流 / 电压不平衡、欠励、电压受限短路保护，支持分级故障动作（告警 / 跳断路器 / 停机）。
母线保护
母线多级过压、欠压、频率异常、电压不平衡保护，用于电网侧故障隔离。
人机单元 DU-2
分体式液晶操作屏，可远程安装，集成启停、分合闸按键、状态文本显示；可选 TDU 触摸屏；
M-Logic 内置逻辑工具
控制器自带简易 PLC 式逻辑，通过 USW 软件配置，支持数字输入、报警、运行状态作为触发事件，输出控制继电器、模式切换、定值切换等指令。
测量系统配置
支持三种电网测量架构，通过菜单 9130 切换：
三相系统（默认）：三相三线 / 四线，可直接接入 400V 等低压，高压需配置 PT 电压互感器，分发电机、母线两组变比参数；
分相系统（120/240V 美标）：L1/L3 180° 相位架构，单独相电压报警判定规则；
单相系统：单相加零线测量，适配单相发电机组；
支持 4 套额定参数组快速切换（电压 / 频率 / 功率），移动电站、多工况机组可一键切换；电压量程缩放功能适配 0.4kV~250kV 高低压系统，缩放同步改变功率、互感器参数范围。
八大标准应用工况（带单线图与时序流程）
每种工况附带控制流程图、功率变化曲线、单线拓扑图：
AMF 市电故障（无同步回网）：市电失压延时自动启机、分市电闸合发电机闸；市电恢复直接停机，无同期并网；
AMF 带回网同步：市电恢复后先同期并网，平稳转移负载再停机，支持短时并联重叠延时；
孤网运行：无市电，机组独立带载，频率电压自主调节；
功率升降斜坡（有功 P / 无功 Q 独立斜坡）：并网 / 脱网时缓慢增减负荷，避免冲击；
固定基载运行：机组并网后维持恒定有功 / 无功输出；
升温怠速斜坡：冷机阶段限制输出功率，保护发动机；

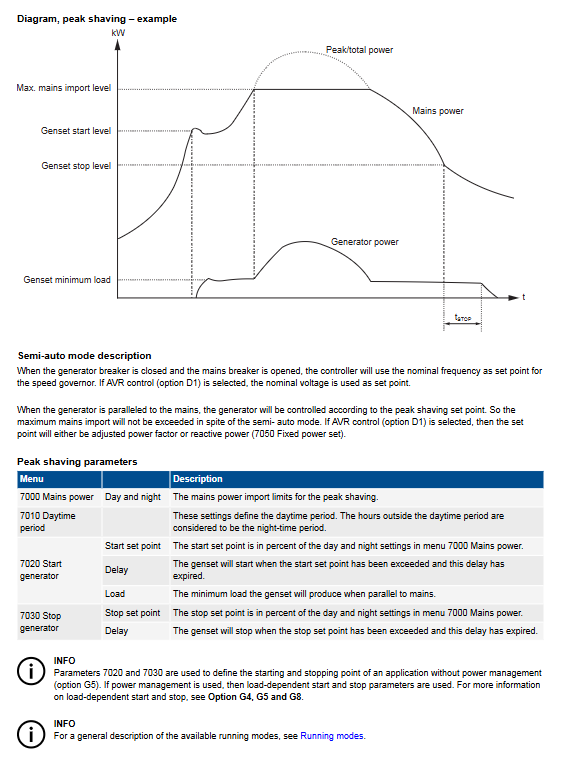

削峰 Peak Shaving：监控市电进线功率，负荷超设定值自动启机降低市电峰值；
负载转移 Load Takeover：同步将全部负载从市电转移至发电机；
市电送电 MPE：机组固定功率向电网反向送电；
配套 4~20mA 市电功率变送器接入方案，用于削峰 / 负载转移采集进线功率。
四种基础运行操作模式
半自动 Semi-auto：控制器自动调压调频、同期，但启停 / 分合闸需人工下发指令；
测试 Test 模式：分空载测试、带载测试、完整负载转移测试，设定测试时长，结束自动恢复原模式；
手动 Manual：完全关闭自动调节，人工点动调速调压、手动分合闸，无同期自动逻辑；
闭锁 Block 模式：检修专用，禁止自动启机、合闸，运行机组会分闸冷却停机，屏蔽自动流程，仅保留报警功能。
单线拓扑图分类
无功率管理：单机 AM、孤网、削峰、负载转移、单并机；
带功率管理（G4/G5/G8）：多机组孤网、并市电、多母线分段、ATS 双电源、储能 / 光伏混合能源系统、远程运维架构；
全套标准控制流程图
手册内置数十张时序图：模式切换、市电分合闸、发电机分合闸、启停、同步、削峰、AMF、测试等全流程逻辑，标注各定时器作用、触发条件、故障跳转分支。
启停、断路器标准化时序
启动流程：预启动延时、起机继电器输出、转速 / 油压 / 频率运行判定、脱启动马达、怠速过渡；支持多种运行反馈（磁拾 MPU、油压、频率、数字触点）；双启动马达轮换逻辑；
停机流程：正常冷却停机、急停无冷却，区分停机指令来源（面板 / 远程 / 保护跳闸）；
断路器时序：弹簧储能延时、分合闸反馈检测、同期闭锁、重叠并联时间、检修抽出闭锁功能；
全套发电机 / 母线保护原理（ANSI 标准）
全部保护均为定时限逻辑：测量值超限后计时器启动，回落自动清零，超时执行对应故障等级动作。
相序 / 相旋转保护：区分单机、多机母联系统，发电机 / 母线电压分别监测，故障可设置仅告警、跳断路器、停机；
失磁保护 40：监测发电机容性无功进相，通过额定 kW 百分比整定，绘制发电机稳定运行边界曲线；
电压限制过流 51V：短路时电压跌落自动降低过流定值，规避低压短路电流偏低无法跳闸；内置 6 点电压 - 电流整定曲线；
电流不平衡保护：按最大最小差值或三相平均值两种模式计算，防止单相过载烧绕组；
电压不平衡保护：监测三相压差，适配电容补偿不平衡故障；
过励磁保护：限制发电机感性无功上限，避免铁芯过热；选配 C2 功能可扩展完整机组 P-Q 容量曲线保护；
同时详细说明电压 / 电流测量基准切换（相电压 / 线电压菜单参数影响全部保护阈值）。

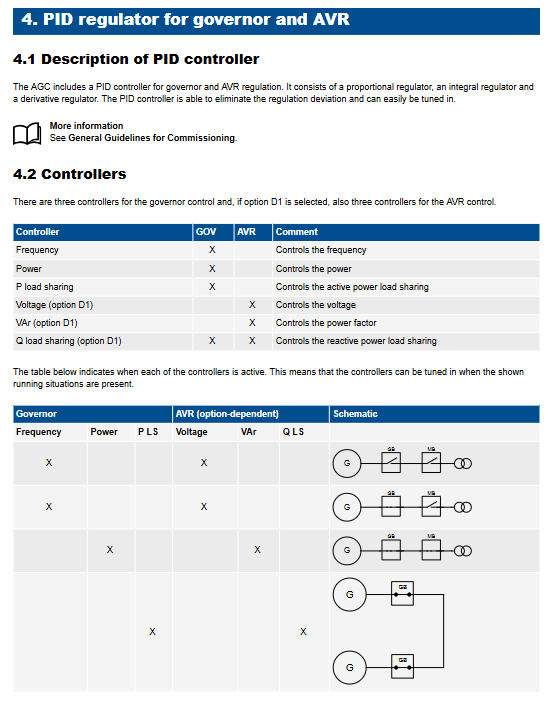

第四章 调速器 GOV 与调压器 AV PID 调节系统
PID 通用控制架构
比例 Kp、积分 Ti、微分 Td 三环节独立可调，分别控制频率、有功均分、电压、无功均分四大闭环；提供公式、输出特性曲线、参数整定指导。
P：瞬时修正偏差，增益越高响应越快但易震荡；
I：消除稳态静差，积分时间越长调节越平缓；
D：抑制震荡，提升系统稳定性；
多套专用 PID 控制器
频率 PID（孤网基础调节）；
有功功率 PID（并网基载）；
有功均分 PID（多机并联）；
电压 PID（需 D1 选件）；
无功 / 功率因数 PID；
无功均分 PID；
继电器式调速调压逻辑
无模拟输出时采用脉冲点动调节，分静态持续输出、动态脉冲区间、死区，可设置脉冲周期、最小导通时间；
调差 Droop 功能
频率 / 电压调差 0~10% 可调，适配现场原有有差并联机组，分高低调差曲线案例；支持等速机组补偿调差参数；区分频率相关动态调差曲线，用于电网波动补偿有功出力。
同期并网完整控制逻辑
动态同步（默认）
发电机保持微小正滑频，逐步缩小相位差，提前预发合闸脉冲补偿断路器固有分闸时间，防止逆功率冲击；提供滑频、压差、相位窗口全部整定参数；同步后负载分配原理图解。
静态同步
极小滑频，精准对齐相位再合闸，适合零负载无冲击场景，分相位 PI 调节器精细控相角。
励磁前合闸 CBE 特殊功能
启动先合断路器再建立电压，适变压器软启动场景，支持转速阈值、励磁延时、故障告警全套参数，分发电机、母联两种流程框图。
同期闭锁条件
电网断电恢复并网延时、合闸禁止输入、独立同期继电器输出、断路器弹簧储能联锁等多重安全闭锁逻辑。
拓展附加功能（全系统辅助控制）
本章为手册最大章节，覆盖发动机、冷却、负载、通讯、逻辑、计时、输入输出等全部辅助功能：
发动机启停配套功能
多种运行反馈：数字触点、磁拾 MPU、机油压力模拟量；
双启动马达轮换逻辑；
怠速控制：低温温控自动怠速，可配置怠速转速、延时；
发动机加热器：水温低于阈值自动启动保温；
燃油泵液位控制：4~20mA 液位传感器，高低液位启停泵，缺油告警；
冷却与风机管理
最多 4 组散热风机，按水温分级启停，自动轮换均衡运行小时，风机故障报警、启动错开限流；
机组降容 Derate
水温、环境、ECU 发动机报文、模拟量信号触发功率限载，分正比 / 反比降容曲线，防止高温过载跳闸；
三级非重要负载卸载 NEL
低频 / 机组过载时分级切除次要负荷，防止全站失电；
断路器全套控制
5 种断路器类型（脉冲、持续、紧凑型、ATS 无源等）、弹簧储能延时、断路器位置故障、抽出检修模式（闭锁同期、屏蔽故障告警）、母联分段逻辑；
各类定时控制
维护计时器：运行小时触发保养提醒；
命令定时：分时自动启停机组；
机油更换计时；
夏令时自动校正；
电池周期性测试：定期启动马达检测蓄电池容量，支持双组电池不对称电压监测；
输入输出系统
数字 DI：50 余种可编程功能（急停、远程启停、闭锁、模式切换等），全部定义、动作场景对照表；
多路模拟多输入（Multi-input）：支持 4~20mA、0~40V、Pt100/100、机油 / 水 / 燃油 RMI 电阻传感器，每种传感器提供标准阻值温度 / 压力对照表；
模拟输出：有功无功变送、外部给定；
继电器输出：告警、控制、限制触点分类；
逻辑与通讯工具
M-Logic：图形化逻辑编程，事件触发继电器、模式、定值切换；
RRCR 无线电负荷接收：4 路开关量输入设定多档功率 / 功率因数；
USW 上位通讯：Modbus RTU/ASCII，远程监控、固件升级；
事件记录：500 条事件 + 500 条告警 + 电池测试日志，带时标，先进先出覆盖；
保护故障分级 Fail Class
9 级故障动作分类：仅告警、跳发电机闸、停机、跳市电闸、安全停机（保负荷）、强制停机等，区分机组运行 / 停机两种状态下的不同动作，每条保护可独立分配故障等级、联动继电器输出；
其他辅助功能
负载偏移、功率因数偏移设定；
本地手动调速调压；
访问锁：柜门锁禁止面板修改参数；
开关板故障输入：外部柜体故障闭锁启机；
内部电池备份：存储参数 / 逻辑，更换电池前需备份；
主时钟补偿：适配孤岛工频计时误差；
通用 PID 扩展回路
独立外置通用 PID 模块，可通过模拟量输入采集外部温度、压力等信号，输出 4~20mA 调节信号，支持增益补偿、M-Logic 联动，用于锅炉、冷却系统第三方设备联动控制。
