DEIF Multi-line 2 系列 PPU 机组电源管理（PPM）操作手册
时间: 2026-07-07浏览次数：
DEIF Multi-line 2 系列 PPU 机组电源管理（PPM）操作手册
DEIF Multi-line 2 系列 PPU 机组电源管理（PPM）操作手册
人机交互系统
整套人机包含本机显示屏、外置 AOP-2 操作面板、PC 上位软件三类操作入口，支持多通讯链路远程监控。
（一）本机显示屏按键与指示灯

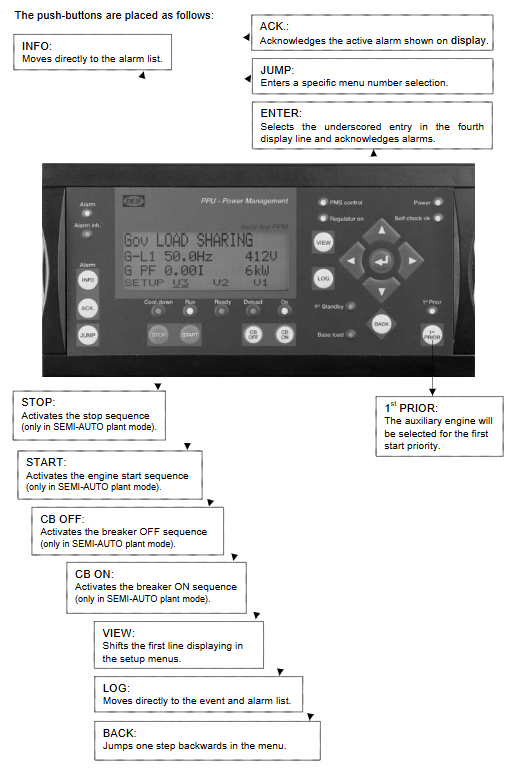

功能按键
INFO：一键跳转报警页面；
ACK：确认当前激活报警；
JUMP：直接输入参数通道号快速跳转菜单，无需逐层翻页；
VIEW：切换设置界面首行显示内容；
LOG：调取 150 条事件时序记录；
方向键左右移动光标、上下修改设定值；ENTER 确认选择；BACK 返回上一级；
机组操作键（仅半自动模式生效）：START 启动、STOP 停机、CB ON 同步合闸、CB OFF 分闸；
1st PRIOR：设置机组一级启动优先级。
面板 LED 状态灯
覆盖运行、冷却、卸载、同步、母线合闸、PMS 功率管理投退、故障报警、不平衡、通讯收发、优先级等状态，区分常亮 / 闪烁代表不同故障 / 运行状态。
显示屏幕：4 行 ×20 字符背光 LCD，分为视图菜单（日常监控）、设置菜单（参数整定）两套独立菜单体系；上电默认首页，出现故障自动弹窗报警。
视图菜单 V1/V2/V3：运行数据实时查看，可自定义显示电压、电流、功率、频率、负载分配、断路器状态；
设置菜单分层：PROT 保护、CTRL 控制、I/O 输入输出、SYST 系统四大子菜单，修改参数需密码（出厂 2000），3 分钟无操作自动锁定。
（二）外置 AOP-2 扩展操作面板

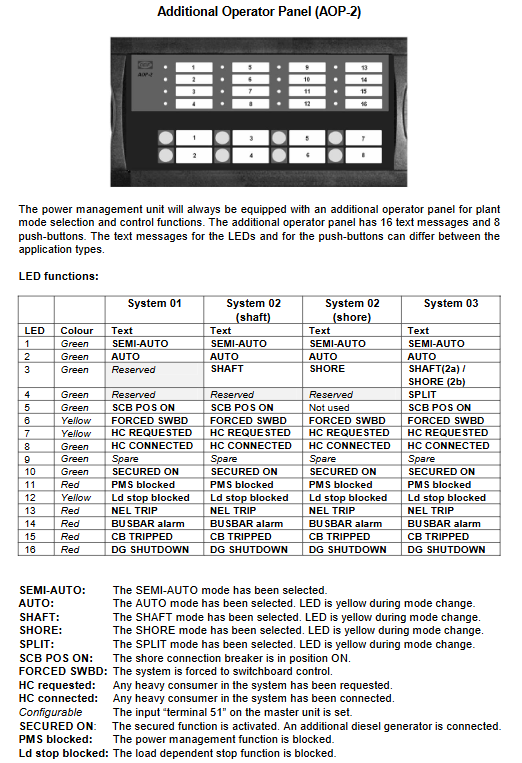

远距离柜外操作单元，通过内部 CAN 总线连接主机，最远 500 米；配备 16 路状态 LED、8 个功能按键，适配四种电站拓扑（纯柴油机组、带轴发、带岸电、分段母线），支持模式切换、轻重负荷投切、灯光自检。
LED 涵盖半自动 / 自动、轴发 / 岸电、分段母线、重载请求、PMS 闭锁、非重要负荷脱扣、机组跳闸、停机告警等状态；按键可切换运行模式、投切安全备用机组、灯光全检。
（三）PC 上位工具软件
DEIF 专用调试软件，通过 USB、RS485、光纤、以太网、蜂窝 Modem 连接控制器，核心功能：
机组总览界面：实时显示电压 / 频率 / 功率 / 断路器 / 调节器状态、激活报警数量；
历史报警：带时间戳，区分已确认 / 未确认、当前 / 过往故障；
趋势曲线 Trending：电压、电流、功率、频率长时间绘图监控；
参数上传 / 下载、批量配置、IO 状态实时查看、固件升级、系统时钟同步；
支持自定义视图、输入输出文本重命名、导出完整事件日志。
（四）系统运行模式
半自动 SEMI-AUTO：人工下发启停、分合闸指令，控制器自动同步、负载调节；
全自动 AUTO：系统根据总负载自动增减机组、负荷分配、轻重负荷脱扣；
附加专用模式：轴发电机模式、岸电模式、母线分段 SPLIT 模式；
安全备用 SECURED：重载时自动增机保障供电，可手动投退。
（五）附加通用功能
自定义视图配置：上位机上传 / 下载屏幕显示测点；
JUMP 通道直达功能：密码、系统版本、相位补偿等隐藏菜单专用通道；
3 分级密码：客户、服务、管理员三级权限。
报警列表
报警触发后自动弹窗，支持单条翻阅、跳转第一条 / 最后一条报警，ACK 按键批量确认；仅故障消失后报警条目自动清除，未确认报警持续闪烁提示。
存储最多 150 条 SOE 事件时序记录，记录机组启停、合闸、保护动作、通讯故障、模拟量异常等全部事件，每条带精确时标。
完整参数目录
手册以表格形式完整罗列所有可整定参数，统一格式：参数编号、名称、调节范围、步长、出厂默认、技术说明，按大类划分：
1. 发电机保护类
涵盖逆功率、多段过流、速断、高低压、高低频、电流 / 电压不平衡、无功超限、过载等多级保护；每类参数包含动作定值、延时、启用开关、故障输出继电器、故障等级（告警 / 跳闸停机）。
2. 母线保护类
母线多段过压、欠压、高低频保护，用于并网 / 母联故障判别，支持仅告警或直接跳开所有机组。
3. 非重要负荷 NEL 脱扣保护
过载、低频、功率超限自动分级切除次要负载，分两组脱扣逻辑，可单独投退。
4. 同步合闸相关参数
静态 / 动态同步选择、频差 / 压差 / 相位窗口、合闸延时、同步失败、相序错误、断路器分合闸故障判据。
5. 调速器 GOV / 调压 AVR 调节参数
频率、有功功率 PID 比例积分、升降载斜率、调节故障监控，检测实际功率与设定偏差超限告警。
6. 开关量输入 DI
所有无源开入延时、关联报警、输出继电器、故障等级自定义，包含发动机故障、急停、启动允许、断路器反馈等。
7. 模拟量输入（4-20mA、Pt100、VDO 传感器）
油压、水温、液位、转速传感器、4-20mA 外部变送器断线检测，超限报警整定。
8. 转速、蓄电池监控
超速 1/2 级保护、控制电源高低压告警。
9. 通讯参数
Modbus/CAN 总线设备地址、波特率、通讯故障超时报警。
10. 同步、调功、功率管理逻辑
同步压差频差窗口、有功 / 无功调差、机组启动次数、失频停机延时、冷却停机时长、黑启动参数。
11 继电器输出配置
所有报警、控制继电器可自定义触发源、动作延时、常开 / 常闭逻辑。
12 4-20mA 模拟变送输出
有功、无功、视在、功率因数、电压、电流、频率变送，可设置量程上下限。
13 系统基础参数
额定频率、功率、电流、电压、CT/PT 变比、系统时间、运行小时计数、合闸次数、多国语言切换。
14 功率管理 PMS 专用参数
系统机组数量、负载启停功率阈值、机组启动优先级轮换、基载模式、重载负荷配置、母线分段逻辑、CAN 总线机组通讯地址管理。
故障模式与影响分析 FMEA
系统故障、故障诱因、本地动作、最终系统后果、检测方式、系统自动对策完整对照表，重点故障包含：
CAN 通讯丢失：机组脱离功率管理，调速调压独立运行，不再参与负载分配，保护功能保留；
同步合闸失败：闭锁合闸，自动启动备用机组；
断路器反馈断线：判定机组不可用，自动切换下一台机组；
发电机保护跳闸：机组脱网停机，系统增机补偿负载，存在过载风险；
发动机预警 / 停机：先降载分闸再停机，自动启动备用机组。
配套通讯与组网说明
有线通讯：USB 本地调试、RS485 Modbus、CAN 机组内部总线、以太网；
无线拓展：外置蜂窝 Modem 远程监控；
总线规则：CAN 总线分配 1~10 机组地址，支持自动识别在线设备，离线需手动关闭地址；Modbus 地址 1~247，支持广播指令。
硬件配套与环境补充
AOP 面板最远 500 米 CAN 布线；
2 整机支持 12/24VDC 宽供电，输入过压 / 欠压监测；
所有继电器输出统一容量标准，模拟输出有源 4-20mA，无需外部供电；
故障分级定义：1 = 仅告警、3 = 闭锁同步、4 = 跳断路器、6 = 机组紧急停机，所有保护可自由分配故障等级。
