Beckwith M-6280 数字电容器组控制器
时间: 2026-07-07浏览次数：
Beckwith M-6280 数字电容器组控制器
Beckwith M-6280 数字电容器组控制器
产品定位与核心用途
核心功能：电容器组自动投切控制、远程调度、实时电气量监测、电容 / 开关故障检测、谐波监测、故障录波、事件时序记录；
适用场景：配网架空杆上电容、站内并联电容器组，支持电磁机构 / 电机驱动型开关；
控制逻辑：支持电压 / 无功 / 电流三类自动调控，兼容本地手动、远程 SCADA 调度，具备温度、定时双重强制闭锁 / 投切逻辑。
整机标准标配功能
（一）三大基础运行模式

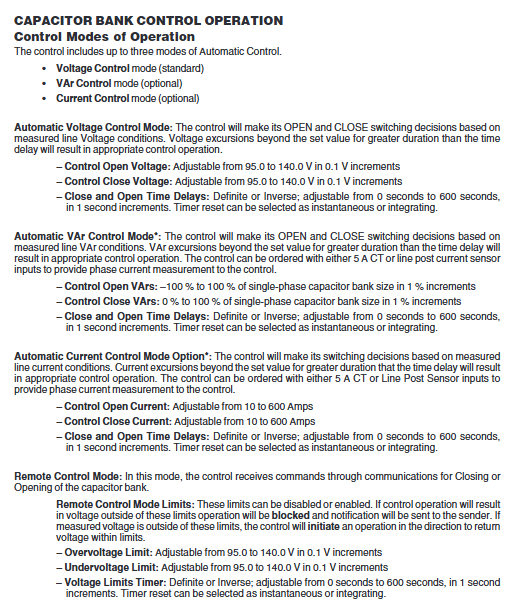

自动模式（Auto）
标配电压控制；可选配无功 VAr、电流控制两种拓展模式；
分定时限 / 反时限延时，0~600s 可调，计时器支持瞬时复位 / 积分复位；
投切电压、无功、电流阈值独立分段整定，步长精细可调。
远程模式（Remote）
通过通讯下发分合闸指令，内置电压上下限闭锁；若操作会越限则拒绝执行并上送告警；电压超限可自动反向投切修正。
本地手动模式（Local Manual）
闭锁自动、远程指令，仅面板按键分合闸；出于安全，仅电压越限闭锁，不自动修正电压。
（二）两类强制越控逻辑（自动模式生效）
时间强制（Time Override）
可设置生效起止日期、时刻、持续时长、重复周期，到点强制合闸 / 分闸 / 无动作。
温度强制（Temperature Override）
根据环境温度阈值，高于 / 低于设定值执行强制投切或保持。
（三）电容投切时序延时参数
全部延时独立可调，适配开关灭弧、放电安全要求：
合闸预警延时：0~90s；分闸预警延时：0~90s；
重合闸间隔：300~600s；
输出脉冲时长：电磁线圈 50~100ms，电机驱动 5~15s，分类型自定义。
（四）中性点不平衡电流故障检测（核心保护）
用于判断电容单元击穿、开关缺相、分合闸失败：
输入规格：标准 200mA CT，可选 5A CT；
两级故障门槛 Level1/Level2，1.0~200A 可调、可禁用，10~300s 故障延时；
故障后可编程：重试操作、反向分闸、无动作三选一逻辑；
电容状态判据：中性点电流＞定值判定合闸到位，＜定值判定分闸到位，带确认延时，动作失败可自动重试。
可选接入开关辅助触点，A/B/C 三相独立位置反馈，界面实时显示分合状态。
（五）实时计量与谐波分析
基础测量：二次电压、差压、中性点电流、频率；选配电流模块后可测三相一次 / 二次电流、有功、无功、视在功率、功率因数；
互感器校正：VT 变比、电压偏移修正；CT 一次侧倍率、中性点电流倍率大范围可调；
谐波分析：电压、电流谐波至 31 次，同步计算总畸变率 THD；配套 CapTalk 软件可显示实时谐波频谱图。
（六）计数统计功能
可清零计数器：记录每次分合闸，支持清零；
永久运行总计数器：0~999999 预设上限；
日操作次数限制：2~99 次，超限闭锁当日投切并告警；
两类计数器均可设置限值告警，通过通讯或继电器输出报警。
（七）数据记录功能
SOE 事件顺序记录：存储最多 129 条带时标事件，支持多条件与 / 或触发；记录分合闸指令、电压越限、中性点不平衡故障、谐波越限、通讯中断、自检故障、SCADA 心跳等。
故障录波 Oscillography
缓存电压、电流波形，存储分区 1~16 可选；触发后捕获 321~2730 周波数据，预触发 / 后触发比例 5%~95% 自定义；采样率 16/32/64 点 / 周波可选；触发源与 SOE 一致。
数据日志 Data Logging
非易失性存储，按设定周期持续记录电压、电流、功率、频率、计数器、电容状态等全量运行数据，可通过 SD 卡导出。
（八）人机界面与本地操作
显示：2 行 ×20 字符背光 LCD，强光可视；7 个功能快捷键，两级密码权限管理；
面板实体开关：远程 / 自动↔本地手动切换、电压源 OFF/INT/EXT 切换；外置测试电源、测量输出端子；
状态 LED 指示灯：远程 / 自动、本地手动、告警、中性点不平衡、合闸、分闸、设备正常 OK、通讯收发 TX/RX、蓝牙 RSSI 信号强度；
Smart Flash SD 卡插槽：存储定值、录波、日志、固件升级、DNP 配置文件。
（九）标配通讯能力
硬件接口：USB、RS485 / 光纤 ST；IRIG-B 未提及；
标准协议：MODBUS、DNP3.0；USB 本地走 MODBUS；DNP 支持 SCADA 心跳报文；
配套上位软件：CapTalk® S-6280，支持定值读写、波形查看、谐波图谱、远程广播指令、异常告警上送。
（十）输出回路
合闸、分闸功率输出：短时承载 45A 25ms，长期 10A 30s，驱动开关线圈 / 电机；
可编程告警继电器：1 组转换触点 Form C，125Vac 6A /125Vdc 0.2A，任意故障条件可联动输出。
可选拓展选配功能
控制模式拓展：5A 相电流 CT 输入、线路柱上电流传感器（用于无功 / 电流自动控制）；
电流检测拓展：5A 中性点不平衡 CT 输入；
通讯拓展：
RS232 串口、蓝牙 V2.0 无线（与 RS232 互斥二选一）；
10/100M RJ45 以太网或 100Base-FX 光纤以太网；支持 MODBUS TCP、DNP3 TCP/UDP；最多 8 路并发连接，DNP 最大 5 会话、MODBUS 最大 8 会话，支持 DHCP / 静态 IP；
配套 M-3801D 类波形分析软件（文中 CapTalk 统一处理录波解析）。
电气输入硬件参数
控制电压输入：标称 120Vac 50/60Hz，工作区间 95~140Vac；60Hz 机型频率 55~65Hz，50Hz 机型 45~55Hz；负荷≤8VA；短时耐压 2 倍 1s、4 倍 1 周波。
相电流输入：可选 5A CT 或 10V 柱上电流传感器，带相位补偿。
中性点不平衡电流：标配 200mA CT，可选 5A CT。
开关操作电源：标称 120Vac。
环境、安规与电磁兼容
工作温度：整机 - 40℃~+85℃；LCD 显示有效区间 - 20℃~+70℃；
湿热耐久：IEC 60068 高低温、40℃ 95% RH 湿热循环；
绝缘耐压：所有端子对地 1500Vac 1min，回路间电气隔离；
浪涌抗扰：符合 IEEE C37.90.1 2002/1989，2500V 振荡浪涌、4000/5000V 快速瞬变脉冲；
EMC 抗扰：IEC 60255-22-4 4kV 5kHz 快速脉冲群；辐射抗扰抵御手持通讯设备干扰；
外壳防护：NEMA 4X 聚碳酸酯阻燃外壳，抗紫外线，可挂锁密封。
物理尺寸与安装方式

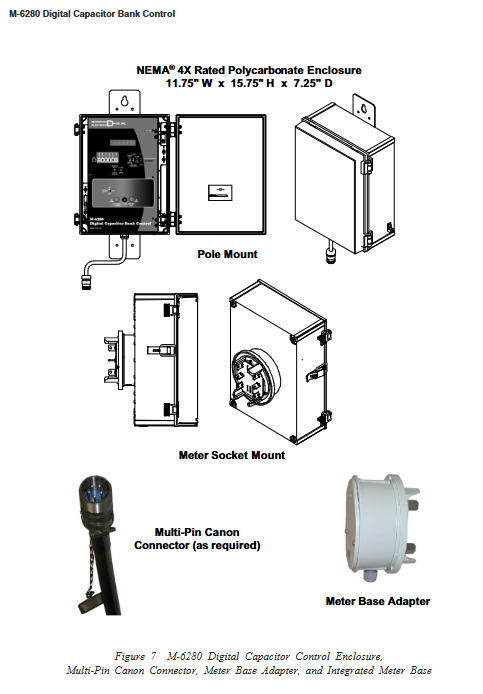

整机外壳尺寸：11.75"W ×15.75"H ×7.25"D（29.9×40×18.42cm），净重 4.1kg；
内部机芯尺寸：9.18"W ×15"H ×3.22"D（23.32×12.5×8.18cm）；
安装方式：杆上安装、计量插座底座安装、多针航空插头接线、一体化计量柜底座适配；
端子定义：文档附带完整外部接线图，包含电压、CT、分合闸输出、开关辅助触点、RS485、告警触点等。
通讯组网方案
文档提供 5 种典型组网拓扑：
USB 直连 PC 本地调试；
RS485 两线总线多机组网；
ST 光纤环路组网；
以太网 RJ45 / 光纤交换机局域网；
RS232 外接蜂窝 4G/EDGE/GPRS/CDMA 远程无线调度；
设备地址范围：MODBUS 1~247，DNP3.0 1~65519，支持广播指令下发。
