Beckwith M-3311 变压器保护继电器
时间: 2026-07-07浏览次数：
Beckwith M-3311 变压器保护继电器
Beckwith M-3311 变压器保护继电器

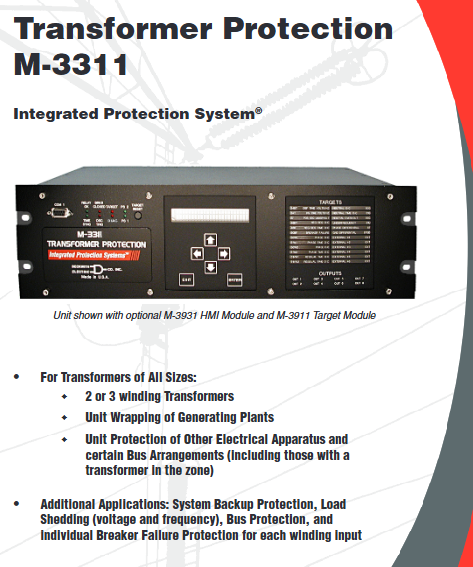

产品定位与应用场景
1. 核心保护对象
两绕组、三绕组输配电变压器；
发电机组发变组整套差动保护；
母线、站内其他电气设备单元保护（含区内带变压器母线）。
2. 拓展辅助应用
系统后备保护、电压 / 频率逻辑减载、母线保护、各绕组独立断路器失灵保护；可配合馈线继电器实现馈线后备跳闸、调压分接开关 LTC 故障闭锁、外置温控器联动监测。
3. 硬件输入配置限制
仅支持1 路单相电压输入，二选一接线模式：相电压（供 24/27/81O/U）或开口三角 PT（仅 59G 接地过压，两类电压功能互斥）；
电流输入共 11 路 CT，接地差动电流输入适配 2/3 绕组；
可选单相电压保护包拓展电压类保护功能。
标配标准保护功能（ANSI 标准编号，带完整整定参数表）
全部保护分绕组独立配置，支持 1A/5A 两种 CT 二次额定，参数包含整定范围、调节步长、精度（精度取两项指标中更大误差值，括号内为 1A CT 专用区间）：
46 负序反时限过流（W2/W3 绕组）
分定时限、反时限，内置 Beco/IEC 多类反时限曲线，应对三相不平衡故障。
49 绕组热过载保护
可选择 W1/W2/W3 单一绕组投入，整定热时间常数、最大过载电流，同一时间仅允许投运一个绕组。
50 三绕组瞬时相过流
每个绕组双独立元件，可分别设置动作电流与延时，瞬时 / 定时限可选。
50BF 断路器失灵保护
分相电流判据、剩余零序电流双判据，各绕组独立配置延时。
50G 瞬时接地过流、50N 瞬时剩余零序过流
各绕组双元件独立定值，适配绕组接地、中性点零序故障。
51 三绕组反时限相过流、51G 反时限接地过流、51N 反时限剩余零序过流
丰富标准反时限曲线库，可自定义时间刻度，作为相间、接地后备保护。
87T 三绕组变压器差动主保护 + 87H 差动速断
双斜率制动特性、拐点可调；2/4 次偶次谐波励磁涌流制动、5 次谐波过励磁制动；CT 变比补偿；延时 1 周波时跳闸速度＜1.5 周波，各制动元件可单独投退。
87GD 接地差动保护
具备方向判别逻辑，零序电流极小时方向功能自动退出；延时建议不小于 2 周波，支持 CT 变比校正。
EXT 1~6 六路外部扩展逻辑功能
外接触点触发、自定义延时，可联动开入开出，搭配 BECO Logic 实现第三方设备联动跳闸、故障告警。
BECO Logic 可编程布尔逻辑
支持与 / 或 / 与非 / 或非运算，结合开入、保护动作信号、开出实现自定义联锁、闭锁、定值切换逻辑。
断路器磨损监测
积分 It/I²t 统计分相电弧烧损总量，超限输出告警，数值可本地查看。
可选单相电压保护包（选配，必须接入 PT 电压输入）
电压功能受单路电压输入限制，相电压与开口三角功能互斥：
24 V/Hz 过励磁保护：2 段定时限 + 1 段反时限，抑制变压器铁芯过磁；
27 相欠压保护：用于系统低压减载逻辑，带闭锁定值；
59G 零序接地过电压：仅开口三角 PT 接线可用，监测系统接地故障零序电压；
81O/U 过 / 欠频率保护：4 组独立频率元件，50/60Hz 系统对应不同整定区间，输入电压≥27Vac 方可投入。
整机标准硬件通用功能
多组定值区：4 套独立定值，支持面板手动、通讯、开入信号三种方式切换，适配系统多种运行方式。
IO 回路（固定无扩展模块）
6 路可编程状态开入：无源干接点、内部 24V 湿接点，动作电流≥25mA；IN1 接入 52b 断路器辅助触点驱动面板合闸指示灯；可闭锁保护、触发录波、切换定值组。
8 路可编程开出：1~6 常开（Form A），7/8 转换触点（Form C）；1~4 路输出高速动作，比 5~8 快 4ms；可自定义任意保护驱动任意输出。
电源告警常闭、自检告警转换触点标配。
故障存储与录波
Target 故障存储：最多保存 32 组故障记录，含动作元件、时标、电流、触点状态；
示波录波：采样率 16 倍工频，最多 152 周波波形，支持 1~4 存储分区，预触发 + 后触发记录，导出 COMTRADE 格式，配套 M-3801D IPSplot PLUS 分析软件；
实时计量功能
测量三相电压、相 / 零序电流、频率、序分量；支持 15/30/60 分钟实时需量、带时标最大需量；文档明确电压、电流、频率计量精度指标。
通讯接口（标配）
前面板 RS232、背板双 RS232+RS485；IRIG-B 时钟同步（调制 / 解调双制式）；原生支持 MODBUS、BECO2200、DNP3.0 串口协议；配套上位软件 M‑3820B IPScom，实现定值读写、录波下载、事件读取、相量实时监视。
人机与状态指示灯
RELAY OK、BRKR CLOSED、OSC TRIG、PS1/PS2 电源、TIME SYNC 同步指示灯；TARGET RESET 复位按键，长按可查看当前动作元件。
硬件基础设计
标准 19 英寸机架 3U 高度；PCB 与电源模块可拆卸；提供 50Hz/60Hz 机型；CT 二次 1A/5A 可选；可选冗余电源。
可选外置配件模块
M‑3931 HMI 人机界面模块：2 行 24 字符液晶、6 按键，3 级权限密码，本地定值修改、量测、故障查询；
M‑3911 Target 故障指示灯模块：24 路故障 LED+8 路输出状态 LED，直观显示保护跳闸元件；
M‑3801D IPSplot PLUS 波形分析软件：电脑端解析、打印录波 COMTRADE 文件；
冗余电源模块。
输入回路硬件电气参数
电压输入（1 路）：额定 60~140Vac，长期耐压 240V、短时 360V/10s，PT 负荷＜0.2VA；
CT 电流输入（11 路）：5A/1A 可选，长期耐受 3 倍额定、1s 耐受 100 倍额定；5A 机型 CT 负荷＜0.5VA，1A 机型＜0.3VA；
开入回路：禁止外接外部电压，仅允许干接点接入，否则损坏装置；
输出接点容量：符合 IEEE C37.90、UL508 标准，给出交直流分断、承载电流参数。
电源规格
交流：85~265Vac，直流 80~288Vdc（110/120/230/240Vac、110/125/220/250Vdc 标称）；
低压直流：18~56Vdc（24/48Vdc 标称）；
功耗 20VA，具备 1s 短时过压耐受指标；可选冗余供电。

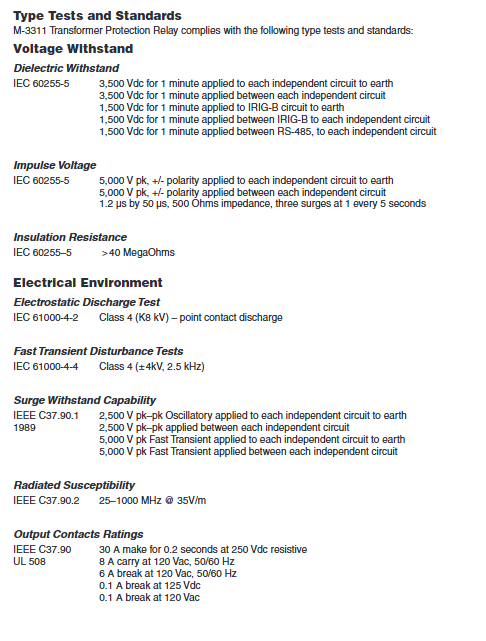

安规、电磁兼容与环境机械标准
1. 绝缘耐压与冲击（IEC 60255-5）
交直流耐压、5kV 雷电冲击，绝缘电阻＞40MΩ；
2. EMC 电磁抗扰
ESD 静电 4 级、4kV 快速瞬变、IEEE C37.90.1 浪涌耐受、25~1000MHz 辐射抗扰；
3. 工作环境
运行温度 - 20℃~+70℃；存储 5~40℃；最高 93% RH 无凝露；
4. 机械耐受
振动、冲击符合 IEC 60255-21 系列 Class1 等级；
5. 产品认证
cULus 508 工业设备、加拿大 CAN/USA C22.2、CE 认证。
物理尺寸、安装与接线
横向标准机架：19 英寸宽 ×5.21 英寸高 ×10.20 英寸深（48.3×13.2×25.9cm），净重 7.7kg；支持 ANSI/EIA RS-310C、DIN 41494 工业机架；
可选垂直面板安装，文档附带开孔尺寸图；
端子接线规范：线缆规格 #22~12AWG 铜芯，分两段端子扭矩要求，严禁超扭矩损坏端子；输出 1~4 具备高速跳闸电路；
配套多套典型一次单线图：三绕组变压器、双机组发变组、带并联电抗器三绕组变、环网变电站等应用接线方案。
