Beckwith M-3311A 变压器综合保护装置
时间: 2026-07-07浏览次数：

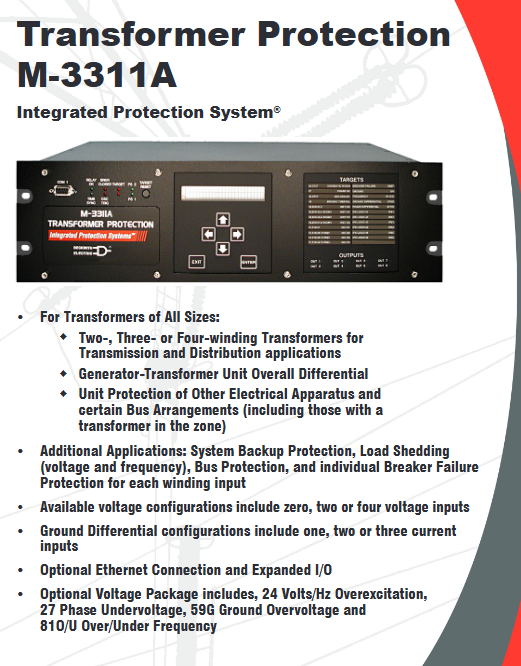

Beckwith M-3311A 变压器综合保护装置
Beckwith M-3311A 变压器综合保护装置
产品定位与适用应用场景
1. 核心适用设备
2/3/4 绕组输配电变压器；发电机 - 变压器组整套差动保护；母线、站内其他一次设备单元保护；区内带变压器的母线保护。
2. 拓展辅助应用
系统后备保护、低频低压减载、母线保护、各绕组独立断路器失灵保护。
3. 硬件输入配置可选方案
电压输入：0 路 / 2 路 / 4 路；接地差动电流输入：1/2/3 路；
选配电压包可实现过励磁、欠压、过压、接地过压、高低频保护；
可选以太网、扩展 IO 模块。
标准标配保护功能（ANSI 标准保护编号）
全部保护支持多绕组独立整定、电流求和逻辑，支持 1A/5A 两种 CT 二次额定电流规格，参数带独立整定范围、步长、精度指标。
46 负序反时限过流：定时限 / 反时限多条特性曲线（Beco/IEC/IEEE），适配三相不平衡故障；
49 绕组热过载保护：支持单绕组 / 多绕组电流求和，可整定热时间常数、最大过载电流；
50 四绕组瞬时相过流：多组元件独立定值、延时；
50BF 断路器失灵保护：分相电流、零序电流双判据，独立延时；
50G 瞬时接地过流；50N 瞬时剩余零序过流；
51 四绕组反时限相过流：内置多套标准反时限曲线库；
51G 反时限接地过流；51N 反时限剩余零序过流；
87T 变压器绕组差动保护（主保护）
配 87H 高值瞬时差动速断；双斜率制动、2/4 次偶次谐波涌流制动、5 次谐波过励磁制动；
CT 变比补偿、谐波制动可单独投退 / 跨相平均；1 周波延时下跳闸响应＜1.5 周波；
87GD 接地差动保护：可选方向 / 无方向判据，适配各绕组独立接地故障判别；
IPSlogic 可编程逻辑：通过布尔与 / 或 / 非逻辑 + 定时器，实现自定义保护联动、闭锁、切换逻辑；
TCM 跳闸回路监视：监测跳闸回路完整性，适配 24~250V 直流跳闸线圈；扩展 IO 额外增加合闸回路监视 CCM；
BM 断路器磨损监测：积分 It/I²t 统计触头烧损，越限输出告警；
TF 穿越故障记录：累计故障次数、I²t 总量，记录故障特征量。
可选电压保护包（选配功能）
仅接入电压互感器输入时可用：
24 V/Hz 过励磁保护：2 段定时限 + 1 段反时限，抑制变压器过磁通过热；
27 相欠压：用于低压减载逻辑；
59 相过电压；
59G 零序接地过电压：适配开口三角 PT，计算 3V0 零序电压；
81O/U 过 / 欠频率：4 组独立频率元件，50/60Hz 系统分别对应整定区间。
标准硬件功能与通用特性
人机交互：前置 HMI 液晶面板（2 行 24 字符、6 按键），3 级权限密码；独立 Target 故障指示灯模块，存储 8 组故障动作记录；
IO 配置（标准型）：6 路可编程开入、8 路可编程开出；扩展 IO 可额外增加 12 开入 + 8 开出；
录波与事件记录
示波录波：采样率 16 倍工频，最多 24 个存储分区，支持 COMTRADE 标准波形文件，配套 M-3801D IPSplot Plus 分析软件；断电数据丢失；
SOE 事件顺序记录：存储 512 条最新事件；穿越故障独立记录（最多 256 条）；故障 Target 存储 8 组动作信息；全部记录掉电丢失；
实时计量：三相电压 / 电流、序分量、频率、功率；15/30/60 分钟需量、最大需量带时标；单独给出电压、电流、功率、频率计量精度；
通信接口（标配）
2 路 RS232、1 路 RS485；IRIG-B 对时（调制 B-122 / 解调 B-002 双制式）；
配套上位软件 S-3300 IPScom，支持定值读写、录波下载、事件读取；
原生支持 MODBUS、DNP3.0 串口协议；
多组定值区：4 套独立定值，可面板手动、通讯、开入信号切换，适配系统多种运行方式；
基础硬件设计：标准 19 英寸机架安装，PCB 与电源模块可拆卸；支持 50/60Hz 工频机型；CT 二次 1A/5A 可选；
电源输入
主电源：交直流通用（AC85~265V/DC80~288V）、24/48VDC 低压型号；
可选冗余电源；带扩展 IO 模块机型标配双电源。
可选拓展硬件功能
以太网 RJ45 10/100M 电口，可选协议：MODBUS TCP、DNP3 TCP、IEC 61850（最多 4 并发会话）；
扩展 IO 模块：新增 12 路开入、8 路开出，增加 CCM 合闸回路监视；支持竖装面板型号；
专用录波分析软件 M-3801D IPSplot Plus；
带 RJ45 接口的 RS232/485 串口；
垂直面板安装整机款式。
测量输入硬件参数
电压输入：最多 4 路 PT 输入，额定 60~140Vac，长期耐压 240V、短时 360V/10s，PT 负荷＜0.2VA；可接相电压、线电压、开口三角；
电流 CT 输入：最多 15 路 CT，5A/1A 额定可选；长期耐受 3 倍额定、1s 耐受 100 倍额定；5A 机型 CT 负荷＜0.5VA，1A 机型＜0.3VA；
开入回路：无源干接点，内部 24Vdc 湿接点，动作电流≥25mA；INPUT1 可接入 52b 断路器辅助触点驱动面板合闸指示灯；
输出继电器接点：标准 8 路开出（6 常开 + 2 转换）、电源告警常闭、自检告警转换；扩展 IO 新增 8 路常开；接点满足 IEEE C37.90、UL508 容量规范。
通讯与时钟同步
IRIG-B 对时：BNC 接口支持调制 B122，RS232 支持解调 B002，为录波、故障事件提供高精度时标；
以太网特性：自动 MDI-X 自适应，无需交叉网线；IEC61850 支持无请求上报、定值修改、全量测量；
所有通讯口支持定值修改、实时量测、故障录波、事件日志上送。

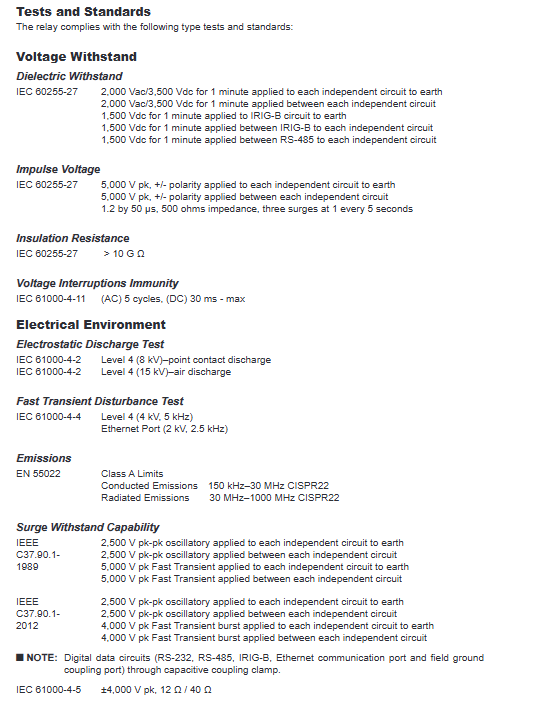

环境、机械与安规标准
1. 工作环境
温度：-20℃~+70℃运行；存储 5~40℃；
湿度：最高 95% RH 无凝露；通过高低温湿热循环测试；
2. 机械耐受
振动、冲击、碰撞符合 IEC 60255-21 系列，Class1 等级；
3. 电磁兼容与绝缘耐压
满足 IEC 60255-27 绝缘耐压、5kV 雷电冲击；
EMC：静电放电 ESD Level4、4kV 快速瞬变、4kV 浪涌；辐射抗扰 80~6000MHz；传导辐射符合 EN55022 A 类；IEEE C37.90.1/2 浪涌、辐射耐受标准；
4. 认证合规
cULus 508 工业设备认证、加拿大 CAN/USA C22.2、CE EMC、IEC60255-27 CAT III 污染等级 2；ISO9001 生产体系。
物理尺寸与安装方式
分标准无扩展 IO、带扩展 IO两种机型，支持横向 19 英寸机架、垂直面板两种安装：
标准型（无扩展 IO）：19 英寸宽 ×5.21 英寸高 ×10.20 英寸深，净重 7kg；
扩展 IO 机型：19 英寸宽 ×6.96 英寸高 ×10.20 英寸深，净重 8.6kg；
符合 ANSI/EIA RS-310C、DIN 41494 工业机架标准，文档附带开孔尺寸、背板端子图、前后视图。
典型应用一次单线图覆盖场景
文档附带多套标准接线逻辑图，覆盖工程主流工况：
两绕组 / 三绕组 / 四绕组变压器标准配置；
多绕组电流求和过流保护方案；
高阻接地三绕组变压器；
双机组发变组差动、全厂总差动保护；
双主变配电站并联运行；
自耦变高低压侧双断路器配置；
单变压器高低压各单断路器接线。
