Beckwith M-3310 变压器综合保护装置规格
Beckwith M-3310 变压器综合保护装置规格
基础产品信息

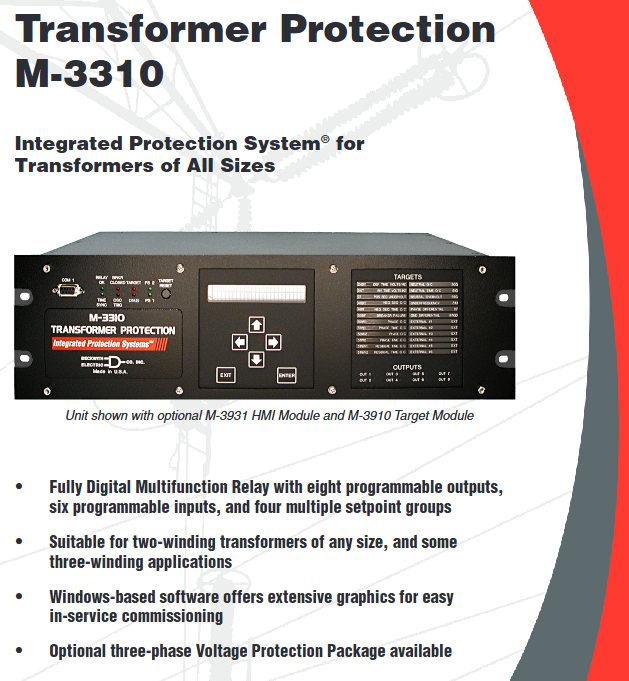

产品名称：M‑3310 数字式变压器综合保护系统（Integrated Protection System），适配各类双绕组变压器，部分三绕组场景也可使用。
核心定位：全数字化多功能继电保护，标配完整差动、相间、接地、负序、断路器失灵保护；可选三相电压励磁、低频、欠压保护包；支持 4 组定值切换、故障录波、事件追忆、多协议通讯。
标准内置全套保护功能（ANSI 标准）
1. 电流类主保护与后备保护
ANSI 编号 保护名称 核心参数简述
87T/87H 变压器相差动 + 高值瞬时差动 分两折斜率、2/4 次谐波制动、5 次过励磁闭锁，动作≤1.5 周波；支持 CT 变比校正
87GD 接地差动保护 方向型零序差动，带延时整定
46 负序反时限过流 分定时限 / 反时限多条特性曲线，适配三相不平衡、断相故障
50W1/50W2 高低压侧两段瞬时过流 固定 2 周波跳闸，速断保护
51W1/51W2 高低压侧反时限相间过流 多类国标 / IEC 反时限曲线，长时过载后备
50G/51G 中性点瞬时 / 反时限过流 变压器本体接地故障保护
51NW1/51NW2 两侧零序反时限过流 绕组接地后备
50BF 断路器失灵保护 分相 / 零序独立启动延时
EXT1~6 6 路外部逻辑扩展功能 外接开关量触发自定义跳闸逻辑，可自定义延时
2. 可选三相电压保护包（需选配）
ANSI 编号 保护功能 用途
24 V/Hz 过励磁保护 定时限 + 反时限双段，防止铁芯饱和损坏变压器
27 相欠压 可用于分级甩负荷
59G 中性点过压 监测开口三角零序过压
81U 低频保护 三段频率定值，孤岛 / 失电低频减载
整机标准通用硬件功能
定值管理：4 套独立定值组，可通过面板 HMI、通讯、外部开关量手动 / 自动切换，适配不同运行方式。
IO 资源：6 路可编程无源开关量输入、8 路可编程输出（6 常开 A 型 + 2 转换 C 型），另独立电源故障、自检告警专用继电器。
3 测量功能：实时三相电压 / 电流、功率、功率因数、有功 / 无功 / 视在负荷；支持 15/30/60 分钟需量统计，存储最大值带时标，测量精度分级。
故障录波（示波器）：采样率 16 倍工频，单段最长 170 周波，可分为 4 段存储；故障前 + 故障后波形完整记录，支持软件导出 COMTRADE 标准波形文件。
事件追忆：32 条故障动作存储，记录保护动作类型、相电流、开关状态、精确时标。
通讯与时钟：双 RS232、1 路 RS485，可选四线 RS485；支持 MODBUS、BECO2200 协议；标配 IRIG‑B 标准对时（调幅 / 解调信号兼容）。
硬件结构：标准 19 英寸机架 3U 高度，PCB 板、电源模块可单独拆卸；支持 50Hz/60Hz 两种机型，CT 输入可选 1A/5A 二次额定。
可选配件模块
M‑3931 HMI 人机界面：外置操作面板，2 行 24 字符显示屏、6 按键，三级密码权限，本地查看定值、录波、事件。
M‑3910 Target 动作指示模块：24 路故障指示灯 + 8 路输出状态灯，直观显示保护跳闸类型。
冗余电源：双路供电冗余，防止单电源失电装置停运。
配套软件
M‑3820A IPScom：PC 调试通讯软件，参数读写、在线监视；
M‑3801D IPSplot PLUS：录波波形分析软件，支持 COMTRADE 格式转换。
电气输入输出规格
1. 模拟采样回路
电压输入：4 路 PT 采样，60~140V 额定，长期 240V、短时 360V 耐受，负荷＜0.2VA；
电流输入：7 路 CT 采样，1A/5A 可选，2 倍额定长期、100 倍 1s 短时耐受，5A 版负荷 0.5VA、1A 版 0.3VA。
2. 开关量输入
6 路无源干接点，内部 24V 湿电流，动作电流≥25mA；可用于闭锁保护、触发录波、切换定值、断路器位置反馈（52b）。

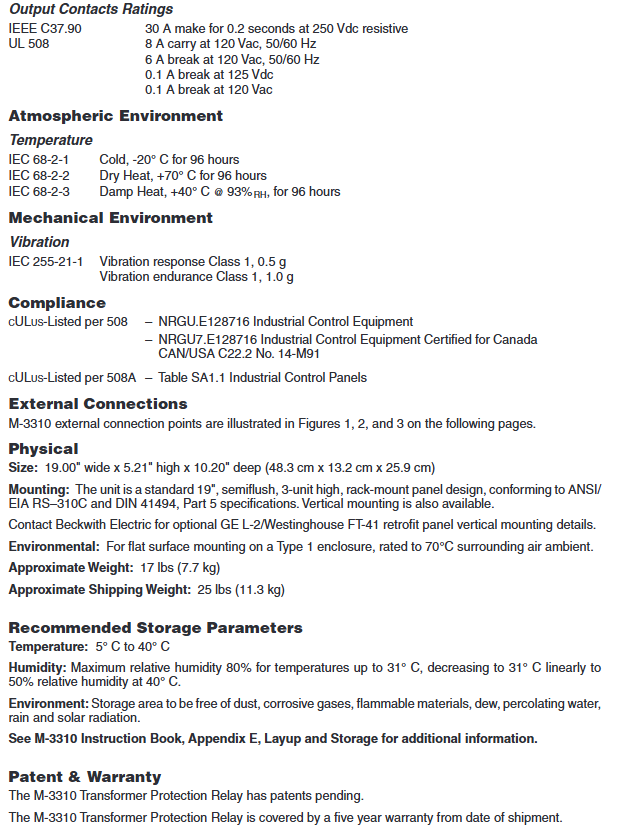

3. 输出继电器
符合 IEEE C37.90 标准；短时接通 30A 阻性，长期 8A（120VAC）；输出 1~4 高速动作（4ms），5~8 常规触点。
4. 供电电源
交流：110/120/230/240V AC，85~265V 宽幅；直流 110/125/220/250V DC；
低压直流型：24/48V DC（18~56V）；整机功耗 20VA；可选双冗余电源。
环境、机械与安规认证
温湿度：工作 - 20℃~+70℃，湿热 93% RH 无凝露；储存 5~40℃；通过 IEC 高低温、湿热循环测试。
电磁兼容：IEC 61000 静电 8kV、4kV 快速瞬变；IEEE 振荡浪涌、射频辐射抗扰；绝缘耐压 3500V DC 回路间，满足 IEC 255。
机械：19 英寸标准机架 3U，尺寸 48.3×13.2×25.9cm，净重 7.7kg；支持水平 / 垂直柜装，提供旧 GE/Westinghouse 设备改造开孔方案。
认证：cULus 工业控制认证，船舶 / 变电站通用振动冲击等级 IACS/IEC 标准，PCB 阻燃防潮涂层。
典型拓展应用逻辑
依托完整保护与 IO 可编程能力，可实现多种站控逻辑：
分段甩负荷（27 欠压保护联动输出）；
母线故障后备保护；
3 馈线保护失灵远跳；
有载调压 LTC 故障闭锁；
多定值组适配主变 / 备用变、不同运行方式。
