Beckwith M-0359 Syncrocloser Check Plus 同步检定继电器应用指南
时间: 2026-07-03浏览次数：
Beckwith M-0359 Syncrocloser Check Plus 同步检定继电器应用指南
Beckwith M-0359 Syncrocloser Check Plus 同步检定继电器应用指南
基础信息

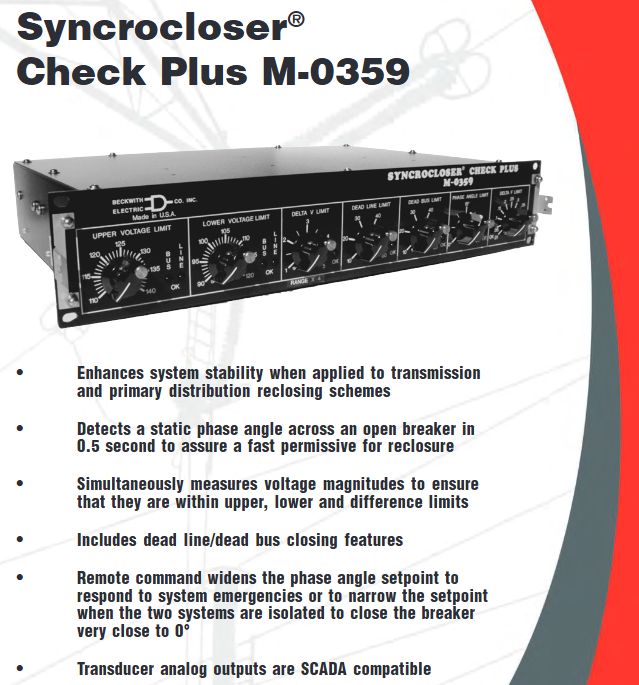

产品型号：M-0359 Syncrocloser® Check Plus 同步检定装置（同步闭锁继电器）
核心用途：检测断路器两侧电压、相位角、频差、压差，满足全部阈值后输出合闸允许信号；支持失压合闸（失母线 / 失线路）、远方相位阈值切换、SCADA 模拟遥测输出。
产品核心定位与三大典型应用场景
适用场景
变电站联络断路器监控，适用于两侧存在固定相位差 / 旋转频差的电网工况；
人工操作断路器的后备校验，通过状态触点告知不允许合闸的故障原因；
自动同步装置（如 M-0193）的后备闭锁保护，串联使用提升并网安全。
产品核心优势
固态精密电路，独立可调 6 组阈值旋钮，无需额外仪表现场整定；
0.5s 快速相位检测，电网故障、孤岛工况快速给出合闸许可；
全部测量量标准化直流模拟输出，兼容主流 SCADA 远动系统；
支持静态相位差（环网联络）+ 动态频差（孤网发电机）双工况合闸逻辑；
全回路浪涌、瞬态过电压防护，满足 ANSI/IEEE C37.90.1 标准；
宽温、防潮防霉 PCB 涂层，适配变电站恶劣环境。
整机电气输入接口
1. 电压采样输入（两路隔离）
Line 线路侧电压、Bus 母线侧电压：标称 120V AC，长期耐压 145V AC，短时耐受 240V AC/1s；两路电气完全隔离，供电自动取电压更高一侧，低于 65V 整机低压闭锁停机；
输入负载：高压侧 11VA，低压侧仅 1VA。
2. 无源逻辑控制输入（干接点）
Dead Line Close（失线路合闸）：接点闭合启用，线路电压低于阈值忽略相位 / 频差直接允许合闸；
Dead Bus Close（失母线合闸）：接点闭合启用，母线失压时直接合闸；
限制：两路不能同时失压合闸，至少一侧电压＞100V 才会输出合闸继电器；
Phase Angle Shift 相位阈值切换：远方接点短接可缩小 / 放大允许相位窗口，用于事故扩容或正常严格并网；
Sync-Check Enable 同步功能总使能，断开则闭锁全部合闸逻辑。
前面板独立可调整定旋钮（全部带刻度校准，互不干扰）
整定参数 调节范围 精度 功能说明
UPPER VOLTAGE LIMIT 电压上限 110~140V ±2%FS 线路 / 母线电压不得超过该值
LOWER VOLTAGE LIMIT 电压下限 90~120V ±2%FS 线路 / 母线不得低于该值
DELTA V LIMIT 压差阈值 1~5V ±5%FS 两侧电压差值上限，可选其他量程
DEAD LINE LIMIT 线路失压阈值 10~60V ±7%FS 低于此值判定线路无压
DEAD BUS LIMIT 母线失压阈值 10~60V ±7%FS 低于此值判定母线无压
PHASE ANGLE LIMIT 允许相位角 0~±30° ±5%FS 正常并网相位窗口，支持远方缩放
DELTA F LIMIT 频差阈值 0.01~0.5Hz ±5%FS 两侧频率差上限
状态指示灯（全部条件满足时点亮）
母线电压上限 OK、母线电压下限 OK、线路电压上限 OK、线路电压下限 OK、压差合格、线路带电、母线带电、相位合格、频差合格；便于现场直观判断合闸闭锁原因。
输出回路分类
1. 断路器合闸主继电器（大功率干接点）
容量：250V DC 可接通 20A；120V DC 感性分断 0.9A，250V DC 感性分断 0.4A；触点对地耐压 1500VAC/1min；仅所有电压、频差、相位条件同时达标才闭合。
2. 三组轻载状态辅助继电器（SCADA / 本地指示灯）
电压状态继电器：两侧电压全部合格闭合；
相位状态继电器：相位差在设定窗口内闭合；
频差状态 C 型触点：频差达标闭合；
额定：125V DC 阻性 0.5A，120V AC 1A，用于后台遥信、本地告警灯。
3. 标准化直流模拟遥测输出（核心 SCADA 功能）
可输出 5 路直流模拟量，分电压型、电流型两种接线方案，带防反接二极管保护；
遥测量：母线电压、线路电压、两侧压差、相位角、频率差；
量程换算标准（表 1）：
相位角：0~±180° → 10V 直流 / 1mA 满量程；
母线 / 线路电压：0~150V → 7.5V / 1mA；
压差 0~20V：10V / 1mA；
频差 0~0.5Hz：10V / 1mA；
可通过外接电阻 R3 自定义输出量程，最大输出电流 5mA。
响应时序性能
初次上电电压检测延时约 0.5s；
正常同步（有压合闸）：0.5s 完成相位、电压、频差测量，满足条件立即输出合闸许可；
失母线 / 失线路合闸模式：忽略相位频差，0.5s 内输出合闸接点。
硬件、环境与防护规格
硬件构造：3 块环氧玻璃 PCB，关键器件密封仪表级元器件，精密阻容降低漂移；可选 M-0217 透明保护罩，防止旋钮误操作。
环境指标
工作温度：-40℃ ~ +80℃；
湿度：最高 95% 无凝露，PCB 覆防霉涂层；
绝缘抗扰：全部输入 / 输出对地耐压 1500VAC 1min；各测量回路电气隔离；通过振荡浪涌、快速瞬变 ANSI 标准。
机械安装
标准 19 英寸机架，占 2U 高度；支持水平 / 垂直柜内安装；
尺寸：宽 48.3cm × 高 8.9cm × 深 33cm；净重 6.8kg，运输 9.1kg。
核心功能逻辑详解
1. 失压合闸（Dead Line / Dead Bus）
通过外部接点启用；当一侧电压低于设定失压阈值，系统自动屏蔽相位、频差条件，直接允许合闸；禁止线路、母线同时无压工况。
2. 远方相位窗口切换（Phase Shift）

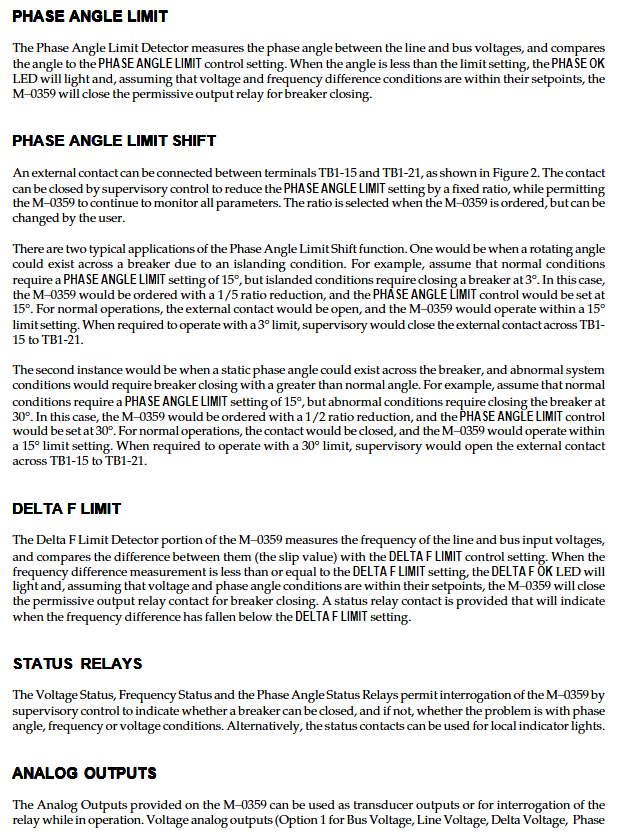

两种典型用法：
正常 15° 窗口，孤岛事故放宽至 30°：常态接点闭合缩小阈值，事故断开放大；
正常严格 3°，电网紧急扩容放宽至 15°：远方接点闭合扩大允许相位。
出厂缩放比例可定制。
3. 频差闭锁 Delta F
区分孤网发电机（存在转差旋转相位）与环网（静态相位），频差超限时直接闭锁合闸，防止非同期冲击。
4. 多重电压闭锁（上下限 + 压差三重校验）
不只单侧电压合格，同时约束两侧电压差值，避免压差过大并网产生冲击电流。
安装、整定与维护规范
1. 安装要点
柜体可靠保护接地；设备内外存在高压，仅持证电气人员操作；
严禁在易燃易爆环境使用；带电禁止开盖，断电后充分放电；
PT 电压互感器二次严禁开路。
2. 标准整定步骤
设置母线、线路电压上下限；
设置两侧允许压差；
配置失线路 / 失母线电压阈值（按需启用）；
设定允许相位角与远方缩放逻辑；
设置最大允许频差；
核对面板指示灯，验证各工况合闸 / 闭锁逻辑。
3. 维护要求
电路精密，不推荐现场维修，故障整机寄回原厂检修；
设备含 MOS 芯片，维修全程防静电，禁止直接测量 PCB 板电阻；
仅保险丝损坏不在保修范围内，返修需预付运费，到付拒收；
质保仅覆盖原厂工艺 / 材料缺陷，人为、过压、使用不当损坏需付费维修。
