Beckwith M-0293A 有载调压分接开关控制器应用指南
基础信息

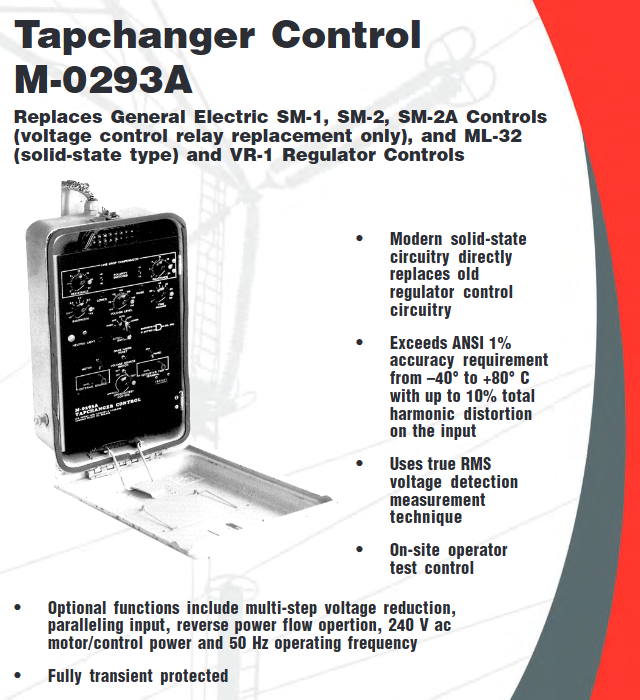

产品型号:M-0293A 分接开关(Tapchanger)固态电压控制器
核心定位:直接替代通用电气 GE 老旧调压控制器(SM-1/SM-2/SM-2A、ML-32 固态、VR-1),适配配电调压器、有载调压变压器 LTC,采用真有效值测量,满足 ANSI 高精度标准。
产品核心定位与整体优势
1. 替代兼容性
外壳铰链、安装孔位、原厂接线端子 “NN” 线束完全匹配 GE 老式控制柜,无需改造柜体,仅保留原铰链销即可完成替换。
2. 测量核心优势
True RMS 真有效值检测:输入谐波畸变最高 10% 仍满足 ANSI 1% 精度标准(普通整流式控制器谐波下误差超标);
宽温稳定:-40℃~+80℃全温域维持标定精度;
线路压降补偿(LDC)专利固态移相电路:负载电流 160% 额定(320mA)范围内线性补偿;
全回路瞬态防护,满足 ANSI/IEEE C37.90.1 振荡、浪涌抗扰,所有输入对地耐压 1500VAC/1min,各回路电气隔离。
3. 硬件架构
除计数器、保险丝外全部器件集成单双面 PCB,维修便捷;面板集成全部操作、指示、测试接口,支持不停机现场校验。
整机标准标配功能
(一)面板操作与指示组件
调节旋钮(全部带刻度校准)
VOLTAGE LEVEL 电压基准:105~135V RMS,精度 ±1V;
BANDWIDTH 调节死区:1.5~6.5V,±10% 设定误差;
TIME 延时计时器:0~120s 积分计时(电压超限时累积计时,回落清零);
LINE DROP COMPENSATOR 线路压降 R/X 补偿:0~±24V,200mA 下 ±10% 精度,配套 ±R/±X 极性拨码;
操作开关
AUTO/MANUAL 自动 / 手动切换;
OPERATE/TEST 运行 / 测试档:测试模式关闭 LDC,可强制升降电压校验死区;
按键与计数
DRAG HANDS RESET 指针复位按钮;机械操作计数器,适配 GE 调压器;
指示灯
RAISE 升压 / LOWER 降压 LED(0.2V 滞回,25 万小时寿命)、NEUTRAL 中间档位指示灯;
测试端子:外部标准 120V 测试源接口、电压表测量端子(最高 60VA 负载)。
(二)电气输入接口
电压输入(供电 + 采样一体)
标称 120V 60Hz(可选 50Hz/240V 电机电源版本),两线取能,97~140V 工作,功耗<3W,负载≤10VA;短时耐受 240V/1s;取自 PT 电压互感器或被测线路。
负载电流 CT 输入(LDC 补偿)
满量程 0.2A,输入负担≤0.03VA(400mA 内);短时 2 倍额定、5A/1s 耐受;原厂配套 M-0121(5A 转 0.2A)、M-0169(5/8.66A 转 0.2A)辅助 CT。
环流 CT 输入(并联选件)
满量程 0.2A,负担≤0.01VA,用于多调压器并联环流抑制。
逻辑控制无源输入(背板端子)
自动禁用:拆除跳线或外接 M-0127 交流继电器锁定自动模式;
非顺序复位:外部 120V 输入可中途重置计时器,中断调压动作。
(三)输出触点
升降电机双断型继电器,120VAC 7.5A 感性、240VAC 5A 感性;互锁设计,升压 / 输出不会同时吸合;最小吸合 0.1s,抗接触器噪声误动;上电 1.5s 延时输出,低压闭锁(输入<80V 控制器不动作)。

三大可选扩展功能
1. 多级降压(Multi-Step Voltage Reduction)
背板两路 120V 控制端子,实现 3 档电压下调:
仅 Step1:1 倍压降;
仅 Step2:2 倍压降;
两路同时接入:2.7 倍压降;
PCB 电位器 R77 设定单档压降基准(0~10V 可调),适配轻载 / 夜间降压场景。
2. 并联运行(Paralleling)
搭配 M-0115 并联平衡模块,环流法控制多台 LTC / 调压器同步;无需反复调整 LDC,单台退出维护其余可正常运行;强制要求每台串联限流电抗器,否则产生危险环流。并联设备参数需尽量一致(容量、分档电压、阻抗)。
3. 反向潮流 RPF 控制
外接反向潮流检测器(兼容 Crompton 256-PAS、Wilmar 710TDX),系统功率反向时自动切换电压采样侧(原负荷侧变电源侧),修正升降逻辑;仅适用于短时潮流反转(线路倒闸<30s),不支持长期双向供电工况。

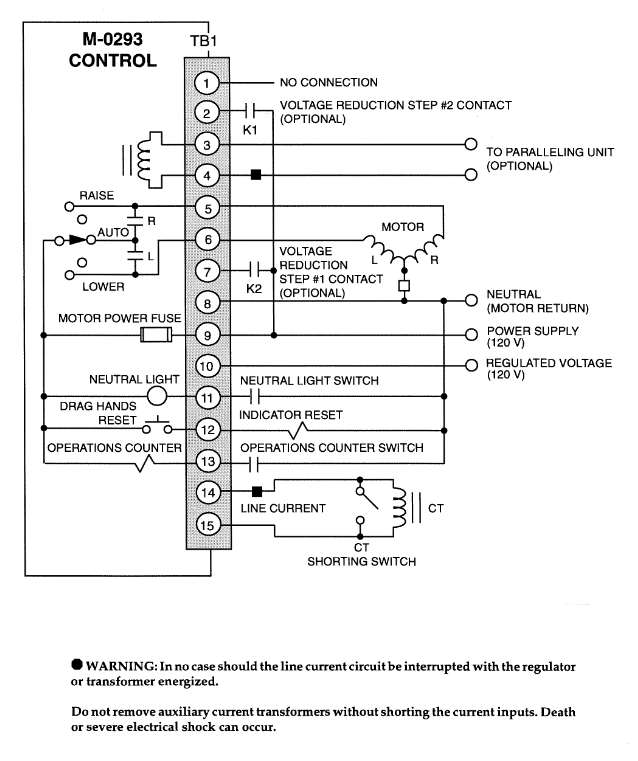

背板端子 TB1、TB2 完整定义
TB1(主端子排)
9:120V 电源输入;10:受控电压采样;11:中间位指示灯;12:指针复位;13:操作计数器;14/15:负载 CT± 电流;
可选:Step1 降压、Step2 降压、并联环流 CT、升压 / 降压电机输出、公共回线。
TB2(控制端子排)
1:计时器复位(非顺序);2/3:自动禁用跳线;5/6:RPF 检测器无源接点;手动升 / 降输入;整机接地。
配套辅控设备 M-0329 LTC 备用控制器
独立供电、独立回路,与 M-0293 互不干扰,三重保护:
上下限电压闭锁,防止失控超压 / 欠压;
2 满载时限制 LDC 过度抬压;
3 超上限强制降压;
可设置固定带宽,作为主控制器故障冗余保护。
环境、机械与电气规格
温湿度:工作 - 40~+80℃,95% 无凝露;PCB 覆防霉涂层;
耐压绝缘:全部输入对地 1500VAC/1min 隔离;电压、电流、模拟回路相互隔离;
尺寸重量:381×235×94mm,净重 2.9kg,运输 3.9kg;
供电与保险:面板可更换电机、电压独立保险丝;
抗扰 通过振荡、快速瞬变浪涌标准,适合配电变电站环境。
安装、调整、校验流程
1. 安装区分两种场景
1)GE 老式调压器直接替换:配套专用 NN 线束对接原厂端子;
2)通用第三方调压器:标准 TB 端子接线;
区分正向潮流、RPF 反向潮流两种 PCB 跳线配置,跳线 P8/P9/P10/P11、继电器 K3 按需增减。
2. PCB 板内可调元件
S6 拨码:切换中位灯供电 / 接地逻辑(GE 设备接地型);
R77:多级降压单档基准;
R84:并联环流补偿灵敏度(出厂 24V,一般无需改动);
防雷压敏:PT 地线缩短至 15cm 内接地,降低浪涌损坏风险。
3. 标准整定步骤
1)设定目标基准电压(Voltage Level);
2)设置电压死区 Bandwidth,避免频繁调压;
3)延时 Time,消除短时波动频繁分接;
4)按线路阻抗设置 R/X 压降补偿;
5)搭配 M-0329 时,备用闭锁电压比主控制器死区高约 2V。
4. 整机校验流程
1)断开内部电源,外部 120V 接入测试端子,校验电压表;
2)TEST 模式关闭 LDC,手动升降 LED 确认动作阈值;
3)AUTO 模式模拟超压 / 欠压,验证延时输出;
4)CT 回路短接 / 断开测试 LDC 补偿极性,严禁 CT 带电开路;
5)自动禁用、RPF、多级降压选件功能逐项验证。
安全规范
设备内外存在致死高压,仅持证电气人员操作;
机身必须可靠保护接地;
严禁在易燃易爆气体环境使用;
带电禁止开盖、更换元器件;断电后仍有残余高压,需充分放电;
5 CT 二次回路严禁开路,更换 CT 前必须短接端子,防止高压伤人;
6 设备含 MOS 芯片,维修全程防静电,禁止带电测量 PCB 板电阻;
7 禁止私自改装设备,故障需原厂返修。
