Beckwith M‑2293B 转接面板
时间: 2026-07-03浏览次数：

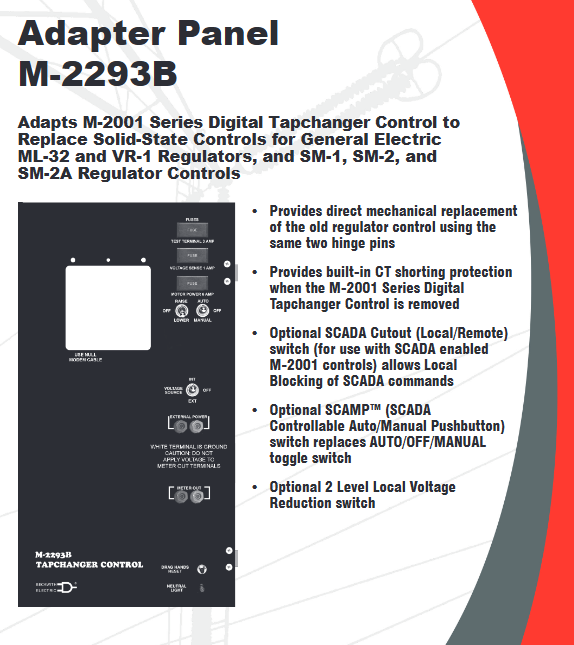

Beckwith M‑2293B 转接面板
Beckwith M‑2293B 转接面板
产品定位与核心用途
M‑2293B 是配套M‑2001 系列数字有载调压控制器的改造转接面板，专门用于老旧 GE 调压装置替换：可直接替换 GE ML‑32、VR‑1、SM‑1/SM‑2/SM‑2A 模拟调压控制柜，无需改造柜体开孔、沿用原柜体两根合页销轴，实现数字化改造免土建施工，大幅降低配网调压器改造工程量。整机采用全 CMOS 固态电路，配合 M‑2001 实现高精度调压，符合 ANSI/IEEE C57.15‑1999 标准。
基础标准硬件功能（面板标配，不可省略）
1. 机械改造适配设计
合页结构与原 GE 设备完全兼容，复用原厂两根铰链销，拆装无需改动柜体；
一体式结构，M‑2293B 面板 + M‑2001 控制器可整体拆装；
内置 CT 二次短路保护：拔出控制器时自动短接电流互感器，杜绝 CT 开路高压伤人风险。
2. 前面板标准操作开关与按钮
RAISE/OFF/LOWER：本地手动升 / 停止 / 降分接开关；
AUTO/OFF/MANUAL：自动 / 停运 / 本地手动模式切换，支持通讯读取档位状态（需对应 M‑2001 固件版本）；
VOLTAGE SOURCE 电压源切换：INT 内部 PT / EXT 外部试验电源，切换至外部可外接 120V 试验源离线校验；
DRAG HANDS RESET：极值录存（最大 / 最小电压）复位按钮；
NEUTRAL 中性位指示灯：调压器处于中间档位时点亮（适配带中性回路 GE 设备）。
3. 面板测试配套部件
外部测试接线柱（METER OUT、EXTERNAL POWER），无需拆柜即可外接电压表、试验电源；
三路独立保险丝：3A 测试回路、1A 电压采样、6A 电机动力，面板内置备用保险；
整套线束双插头设计：一路控制器供电信号、一路 CT 专用带短接回路。
4. 标准输入输出回路
两路告警输出：整机自检故障常闭、用户可编程告警常开；
自动调压闭锁输入、分接开关手动升降驱动输出；
线路 LDC 电流、并联环流双 CT 采集端子，适配 M‑0121/M‑0169 辅助 CT 转为 0.2A 二次信号。
可选选配功能（按需订购，分两种面板版本）
1. SCADA CUTOUT 本地远程闭锁开关
本地 / 远程切换，本地档位可切断远方 SCADA 下发调压指令；
配套固件要求：M‑2001C 固件 D‑0146V08.01.22 及以上。
2. SCAMP 远程可控自动 / 手动按钮
区别普通拨动开关，SCADA 通讯可远程切换面板 AUTO/MANUAL 状态；
配套固件要求：M‑2001C 固件 D‑0146V08.05.XX 及以上。
3. 两级降压开关（VR1/OFF/VR2）
本地手动投入一级、二级电压降容，三级降压逻辑由 M‑2001 内部软件整定。
电气性能、安规与环境指标
耐压与浪涌防护
所有输入输出对地 1500Vac 耐压 1 分钟；满足 ANSI/IEEE C37.90.1 振荡、快脉冲浪涌标准；具备射频抗干扰能力，屏蔽手持电台电磁干扰。
温湿度
工作温度‑40℃ ~ +85℃，最高 95% 无凝露；PCB 喷涂防霉涂层。
调压精度
-30~+65℃区间精度 ±0.3%；全温域‑40~+85℃精度 ±0.5%。
物理尺寸与重量
单面板净重 1.11kg，单台运输 2.47kg；
搭配 M‑2001 整机：净重 2.78kg，整机运输 5.05kg；
整机外形：高 38.1cm × 宽 23.5cm × 深 10.6cm；
标准半嵌式面板安装，适配老式 GE 控制柜开孔。
接线与回路核心逻辑
1. 外部端子 TB1/TB2 分区
包含：电压采样、线路电流、并联环流、分接开关升降驱动、降压输入、中性位、档位计数、本地 / 远程闭锁、告警输出、12V 干接点激励电源。
2. 关键专用回路说明
非顺序调压输入：由面板 12V 激励电源供电，外部干接点短接可重置调压延时；BASE‑R 简易机型无此功能；
自动闭锁跳线：拆除内置跳线可永久屏蔽自动调压，也可外接 6A 接点远程投切；
中性位拨码 S1：板载开关选择中性灯逻辑（接地点亮 / 高电位点亮）；
档位计数输入：无源干接点触发，禁止外接电压，记录分接开关动作次数；
CT 安全规范：设备带电时严禁断开 CT 二次，拆卸面板前必须保证 CT 短接，避免高压危险。
3. 降压逻辑接线规则
TB1‑7 = 一级降压、TB1‑2 = 二级降压，两者同时短接启用三级降压，激励电源取自面板内置 + 12V。

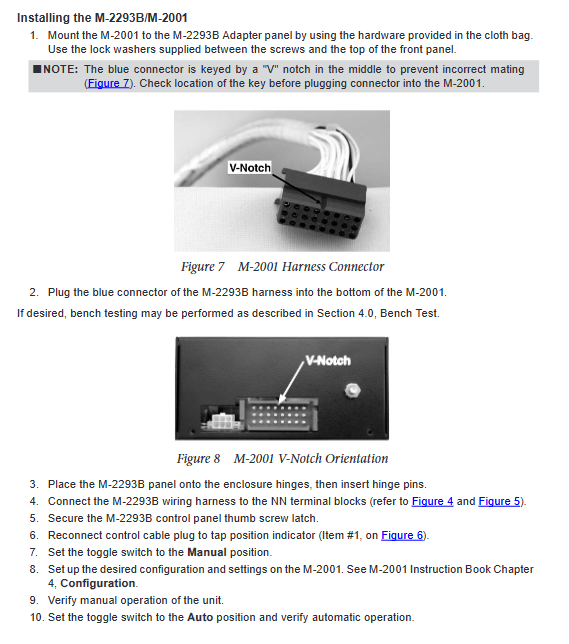

完整安装流程
拆除旧 GE 控制器：松开插头、拆下合页销轴（妥善留存）；
M‑2001 控制器固定至 M‑2293B 面板，蓝色 V 型防反插线束对接；
3 使用原销轴将整套面板装回柜体；
4 线束对接柜内 NN 公共端子排；
5 面板切换至手动，测试升降分接开关；
6 切自动档位，完整校验调压逻辑、通讯功能。
台架测试规范（离线校验步骤）
1 测试仪器要求
0~200mA 可调相位电流源、90~145Vac 可调标准源、高精度真有效值万用表、秒表。
2 出厂默认初始定值
中心电压 120V、带宽 2V、R/X 补偿 0、上下限 105/135V、延时 5 秒。
3 分项测试项目
基础调压：电压偏离带宽验证升降指示灯、延时动作；
LDC 线路压降：电阻、电抗补偿正负区间校验；
3 并联环流测试（BASE‑R 无此功能）；
外部试验电源 EXT 模式校验测量端子；
极值复位、中性灯、档位计数功能；
上下限闭锁、过压回退逻辑校验。
