Beckwith M‑2001C 数字有载调压控制器
时间: 2026-07-03浏览次数：

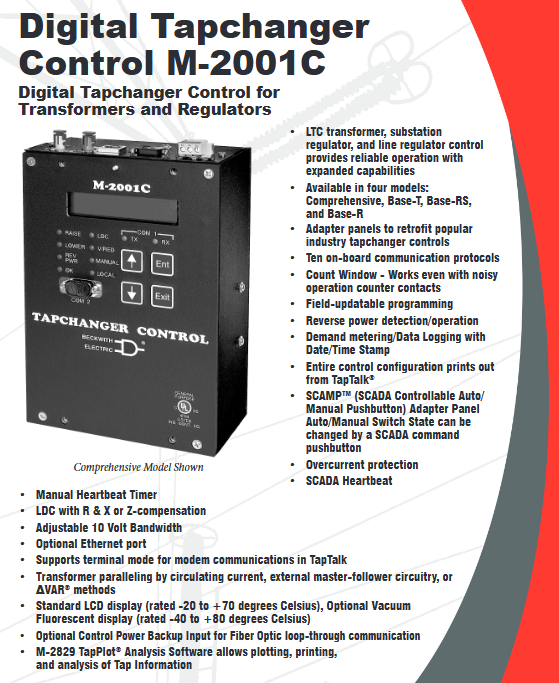

Beckwith M‑2001C 数字有载调压控制器
Beckwith M‑2001C 数字有载调压控制器
产品整体概述
M‑2001C 是 Beckwith 新一代微处理器型 LTC 有载调压控制器，适配主变有载分接开关、变电站 / 单相线路调压器，在 M‑2001B 基础上全面升级，分为Comprehensive 全功能、Base‑T 变压器专用、Base‑RS 通讯调压款、Base‑R 简易调压款4 大硬件版本，可配套转接面板直接替换市面老式调压装置；支持 50/60Hz 双制式，拥有完善调压、并联均衡、电量采集、数据存储、多介质 SCADA 通讯、故障告警功能，配套 TapTalk 组态、TapPlot 分析两套上位软件，整机 5 年质保，双项美国专利，通过 cULus、IEC、ANSI 全套电力安规认证。
四大版本功能区分（核心选型依据）
1. Comprehensive（全功能型）
功能最全，同时支持变压器 + 调压器场景；双通讯口 COM1 (RS232/485 / 光纤)+COM2 本地口，可选 RJ45 以太网；支持环流 /ΔVAR1/ΔVAR2 三种并联、顺序 / 非顺序调压、两路可编程告警、外置档位传感器、SCADA 心跳、备用直流供电输入，适用于电厂 / 变电站多主变并联、完整远程监控场景。
2. Base‑T（变压器专用）
仅 COM2 本地通讯口；支持变压器并联、顺序 / 非顺序调压、两路告警，无独立 SCADA 通讯 COM1，适合单台变压器就地控制。
3. Base‑RS（调压器专用，带 SCADA）
COM2 本地口 + COM1 远程 RS485 / 光纤；仅支持顺序调压，无环流并联输入、独立告警触点，适用于配网线路调压器远程监控。
4. Base‑R（简易调压器，无远程 SCADA）
仅 COM2 本地口，仅顺序调压，无并联、告警、SCADA 相关功能，仅基础调压，用于小型单相调压器就地使用。
标准通用调压整定参数（全机型标配）
电压控制区间
Bandcenter 中心电压：100~135Vac，0.1V 步进；
Bandwidth 死区：1~10Vac（M‑2001B 最大 6V，本机型扩容），0.1V 步进。
线路压降补偿 LDC
R/X 独立补偿（±24V，1V 档）、Z 总阻抗升压补偿（0~24V）；支持 CT‑VT 相位补偿 0°~330°（30° 一档）、VT 变比修正 ±15V。
调压延时逻辑
定时 / 反时限延时 1~120s；档间间隔延时 0~60s（顺序模式多档连续调节）；输出可选持续 / 脉冲（脉冲 0.2~12s 可调）。
反向潮流控制（分布式光伏反向适配）
变压器 4 模式：闭锁 / 忽略 / 回中 / 分布式发电；单相调压器 5 模式，支持反向独立整定，无需电源侧 PT。
电压保护与降压功能
过 / 欠压 95~135Vac 独立整定；过压回退死区 1~4V；三级独立电压降容（每级 0~10% 基准，带自动关闭计时器 1~999min）；上下档位硬限位。
过流闭锁调压
适配 0.2A/1A/5A CT，超标禁止分接开关动作；外部硬接点可强制闭锁自动调压。
变压器并联均衡三种方案（Com/Base‑T 支持）
环流法（标配）：搭配 M‑0115A 并联平衡模块采集环流，多台主变同步调档；
ΔVAR1：需 M‑0115A，无功差值均衡；
ΔVAR2：无需外部平衡模块，仅两台变压器并联场景可用；
提示：除 ΔVAR2 外，其余并联方案建议配套 M‑0127 过流继电器做故障保护。
测量、计量、数据存储与分析
1. 实时全电量采集
本地电压、补偿后负荷中心电压、线路电流、有功 / 无功 / 视在功率、功率因数、频率；支持 A/B 两种调压器模型精准计算源侧电压。
2. 需量与极值录存（带日期时间戳）
32s 短时均值：最高 / 最低母线电压；
15/30/60min 需量周期：最大电流、有功、无功、视在功率及对应功率因数；
3. 高级数据功能（上位 TapTalk 读取）
谐波分析：电压、电流 1~31 次 THD 总畸变；
档位统计：记录每个分接档位动作总次数，支持清零；
双操作计数器：可预置总计数器、可复位检修计数器；
噪声兼容计数窗口：触点抖动也能可靠识别档位动作。
档位位置采集方案
变压器场景：选配 M‑2025B 电流环转换模块 + M‑2948 旋转位置传感器（4~20mA 电流环输出，支持 ±8~±16 档、1~3 中性位）；
单相调压器：内置 KeepTrack 逻辑，无需外置传感器；
中性位二进制输入，辅助 ΔVAR2 并联逻辑退出。
输入 / 输出硬件规格
输入回路
控制电源：120Vac（90~140Vac 宽幅），50/60Hz 可选，功耗≤8VA；支持 M‑2026/M‑2027 备用 12V 直流电源（Com/Base‑RS 选配）；
分接开关电机电源：120~240Vac，最大 6A 驱动；
两路 0.2A CT 输入：线路 LDC 电流、并联环流电流，负荷≤0.03VA；5A 现场 CT 配 M‑0121/M‑0169 辅助 CT；
二进制开关量：两级降压输入、中性位、档位计数、自保持、非顺序 / SCADA 闭锁输入。
输出回路
RAISE/LOWER 升 / 档主驱动：6A@120~240Vac；
自保持 Seal‑in 输出，配套电机闭锁板；
告警触点：1 路可编程告警、1 路整机自检故障触点；
Deadman 失电告警输出。
人机面板与显示
按键：4 键（上 / 下 / 确认 / 退出），两级操作密码权限；
标准显示屏：2 行 ×20 字符 LCD，工作 - 20~+70℃；
选配 VFD 真空荧光屏：-40~+80℃极低温环境专用；
10 路状态 LED：升档越限、降档越限、反向功率、LDC 投入、降压动作、手动闭锁、SCADA 本地闭锁、COM1 收发、CPU 正常。
多介质通讯系统（核心升级点）
1. 端口布局
COM2（前置固定 RS232）：本地调试、固件升级，仅 BECO2200；
COM1（后置，Com/Base‑RS 专属）：可选 RS232 / 两线 RS485/ST 光纤；
COM3（Com 专属选配 RJ45 以太网 10Mbps）：TCP/IP 协议。
2. 支持工业协议
BECO2200、BECO2179、Cooper2179、GP2179、DNP3.0、MODBUS（串口 + 以太网）、AL/MISS 电力专用 DNP 变种。
3. 配套上位软件
M‑2029A TapTalk：远程读写定值、实时电量、告警读取、整机配置打印、固件在线升级、多设备组网（地址 1~200）、广播批量下发闭锁 / 降压指令；支持拨号、直连、光纤、485 组网；
M‑2829 TapPlot：档位动作数据绘图、趋势分析、报表打印。
4. 特色 SCADA 功能
SCADA 心跳 Heartbeat：两套定值组，有无远程通讯自动切换；
手动心跳定时器：远程切手动后定时自动切回自动；
SCAMP 功能：远程下发指令切换面板自动 / 手动开关状态。
环境、安规与机械参数
温湿度
LCD：-20~70℃；VFD：-40~80℃；最高 93% RH 无凝露，PCB 防霉涂层；存储 5~40℃，每 3~5 年通电保养电解电容；

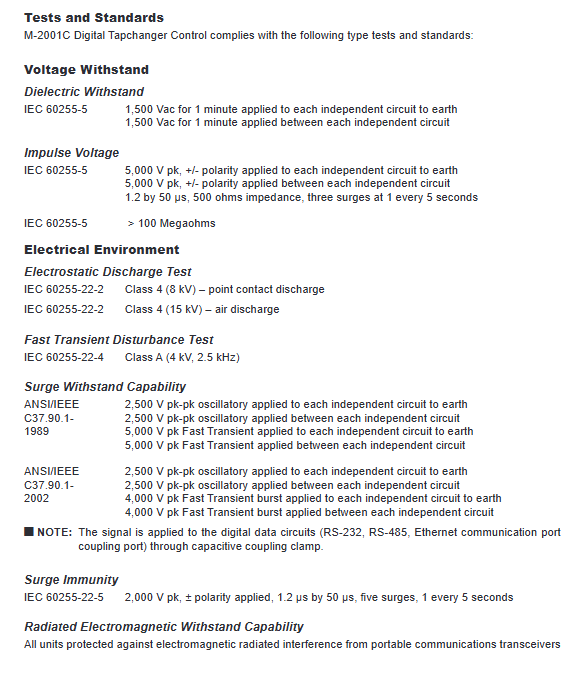

安规抗扰
满足 IEC 60255 全套绝缘、冲击、静电 8kV 接触 / 15kV 空气、4kV 快速瞬变；ANSI/IEEE C37.90.1 浪涌 2500V 振荡、5kV 快脉冲；输入输出 1500Vac 1min 耐压，通讯口除外；cULus、CSA 工业认证；
物理尺寸：宽 10.81cm× 高 21.6cm× 深 7.62cm，净重 1.67kg；标准面板安装，配套转换板替换老式控制器。
可选配套附件
M‑2025B (D) 4~20mA 电流环转换模块（匹配 M‑2948 档位传感器）；
M‑2948 系列旋转档位传感器（多种档位、转向规格）；
M‑2026 交直流备用电源、M‑2027 纯交流备用电源；
RS485、光纤、以太网通讯转换配件；
老式设备改造转接面板。
产品对比 M‑2001B 核心升级点
带宽上限由 6V 提升至 10V；
新增 SCADA 心跳、手动心跳、SCAMP 远程切手动；
支持 VFD 超低温显示屏；
选配 RJ45 以太网 TCP/IP 通讯；
增加备用直流供电接口，光纤环路不掉电；
区分变压器 / 调压器专用版本，功能模块化裁剪降低成本；
新增 TapPlot 档位趋势分析软件；
计数窗口抗触点抖动、三级降压自动定时关闭；
完善 A/B 调压器模型，源侧电压计算更精准。
