Beckwith M‑3430 发电机综合保护装置
时间: 2026-07-03浏览次数：

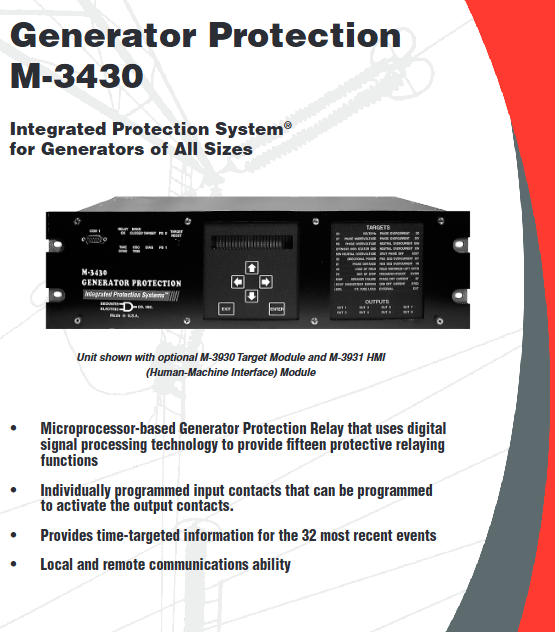

Beckwith M‑3430 发电机综合保护装置
Beckwith M‑3430 发电机综合保护装置
产品基础概述
M‑3430 是 Beckwith 基于微处理器 + 数字信号处理 DSP 技术开发的全机型通用发电机综合保护继电器，集成 15 套标准 ANSI 保护功能，集测量、录波、事件 SOE、通讯、逻辑控制于一体，适配大中小型汽轮 / 水轮发电机；美国原厂制造，拥有两项美国专利，整机 5 年质保，通过 cULus、IEC、IEEE 全套电力继电保护安规标准，标准 19 英寸 3U 机架安装，支持 50/60Hz、1A/5A CT 两种规格，可选冗余电源、本地人机 HMI、故障光字目标模块、录波分析软件等配套组件。
配套可选外设
M‑3931 HMI：2 行 24 字符液晶本地操作面板，三级密码权限，就地整定 / 查看录波事件；
M‑3930 Target 故障目标光字模块，24 路动作指示灯，直观显示保护跳闸原因；
M‑3800A / S‑3400 IPScom 上位软件：Windows 平台，远程读写定值、调取录波、事件分析；
M‑3801D IPSplot 录波分析软件；
可选四线 RS‑485、冗余交直流供电电源。
15 项标准 ANSI 保护功能（含整定范围、精度）
1. 21 双段相间距离保护（相间故障后备）
双偏移姆霍兹阻抗圆，分 Ⅰ、Ⅱ 段独立整定；
阻抗直径：0.1~100Ω（1A 机型 0.5~500Ω），步长 0.1Ω；
偏移量：-100~100Ω；阻抗角 0~90°；
延时 1~8160 周波，精度 ±1% 或 ±3 周波。
2. 24 过激磁保护（V/Hz）
区分定时限、4 条反时限曲线，两级启动值；
启动倍数 100~200% 额定 V/Hz，支持 1~999 秒复位计时，覆盖发电机铁芯过励磁损伤防护。
3. 32 双定值灵敏逆功率保护
双段有功方向判据，用于机组程序跳闸、防电动机工况；
有功标幺值 - 3.000~+3.000PU，可分级延时实现分批次解列。
4. 40 双偏移姆霍兹失磁保护
正序电压闭锁双阻抗区，区分部分失磁、完全失磁，防止系统振荡误动；独立两段延时。
5. 46 负序过流保护（报警 + 跳闸双逻辑）
转子过热核心保护，3~100% 额定电流启动，具备反时限转子热积累计时。
6. 50BF 发电机断路器失灵保护
检测故障电流判失灵，外部跳闸输入联动，延时 1~8160 周波。
7. 50/27 误上电保护
低电压闭锁突加电流，防止盘车 / 停机状态误合发电机出口开关。
8. 27 / 59 机端低电压、过电压保护
分 RMS 全波形、DF 基波两种算法，各两段独立定值，覆盖机组空载、并网异常电压工况。
9. 27TN / 59N 100% 定子三次谐波接地保护
利用中性点三次谐波电压实现全定子绕组接地无死区保护，独立两段定值。
10. 60FL PT 熔断器断线检测
基于正负序电压电流判 PT 断线，闭锁各类电压相关保护防误动，可输出告警接点。
11. 81 四段频率保护（过频 / 低频）
4 组独立频率定值，50Hz 机型 40~57Hz、60Hz 机型 57~63Hz，用于超速、低频减载、解列。
12. 87 发电机纵差动保护
发电机内部短路主保护，可整定最小启动电流、1~100% 制动斜率，动作最快 1.5 周波。
13. 外部保护扩展（EXT）
6 路可编程开入接点，可外接外部保护（如接地变、励磁保护）接入装置实现统一事件记录与跳闸输出。
通用测量、录波与事件存储功能
1. 高精度实时计量
采集三相 / 零序电压、三相 / 零序电流、正负序分量、有功 / 无功 / 视在功率、功率因数、阻抗、频率；
电压精度：±0.5V 或 0.5%；
5A CT 电流 ±0.1A，1A CT±0.02A；
功率 ±0.01PU，额定频率区间频差 ±0.02Hz。
2. 故障录波 Oscillograph
采样速率：每周波 16 点；
总存储 170 周波波形，支持 1/2/3/4 分区分段存储；
触发条件：保护动作、外部开入、远程通讯命令；
故障前后连续缓存，可自定义触发后记录时长，波形通过软件导出分析。
3. 事件 Target 存储
最多保存 32 条带 IRIG‑B 毫秒时标的故障记录，每条包含：动作保护、启动状态、开入 / 输出变位、故障时刻电流电压、计时器状态，面板 Target 灯指示故障，可手动复位。
硬件输入输出配置
1. 模拟量采样输入
4 路电压输入：60~140Vac，耐受 240V 长期、360V 10s，PT 负荷＜0.2VA；支持 ABC/ACB 相序切换；
7 路电流 CT：标准 5A / 可选 1A，长期 2 倍额定、1s 耐受 100 倍额定，CT 负荷极低。
2. 数字开入（6 路可编程干接点）
内部 24V 湿接点，最小动作电流 25mA；可用于：保护闭锁、录波触发、断路器 52b 位置、外部保护接入。
3. 可编程输出接点（共 8 路）
6 路 Form A 常开、2 路 Form C 转换；全部符合 IEEE C37.90 标准；可任意分配给任意保护跳闸、告警；另有独立电源故障、整机自检专用告警接点。
4. 通讯接口
前置 COM2 RS‑232：本地电脑调试；
背板 COM1 RS‑232 + 可选两线 / 四线 RS‑485；
IRIG‑B BNC 时钟同步口，毫秒级统一时标；
支持协议：MODBUS、BECO2200；
通讯功能：远程改定值、实时量测、读取录波、批量广播指令、查询 32 条历史故障。
供电电源规格
标准电源：交流 110/120/230/240Vac；直流 110/125/220/250Vdc，工作区间 85~265Vac / 80~288Vdc，短时耐压 300V 1s；
低压型：24/48Vdc，18~56V 可用；
可选第二路冗余电源，双路互为备用不中断运行；整机功耗 20VA。
人机与指示灯（标配 + 可选）
标配面板 LED：装置正常 RELAY OK、断路器合闸 BRKR CLOSED、录波触发 OSC TRIG、故障 TARGET、两路电源 PS1/PS2；TARGET RESET 复位按键；
可选 M‑3931 HMI：菜单式液晶，三级密码，就地整定、查看量测、故障记录；
可选 M‑3930 Target 模块：24 路保护动作光字灯，直观区分故障类型。
环境、安规与机械参数
1. 环境耐受
工作温度：-20℃ ~ +70℃；
湿度最高 93% 无凝露；PCB 防霉涂层；
抗扰：IEC 静电 8kV、4kV 快速瞬变；IEEE 振荡浪涌、射频辐射 35V/m；
绝缘耐压：独立回路 3500Vdc 1min，IRIG‑B 1500Vac；绝缘电阻＞40MΩ。
2. 物理尺寸
标准 19 英寸机架，3U 高度：宽 48.3cm × 高 13.2cm × 深 25.4cm；
支持卧式标准安装、立式改造面板安装；净重 5.9kg，运输 6.8kg。
3. 端子规范
线缆 22~12AW 铜芯，绝缘 75℃；不同端子紧固扭矩区分 8~12 英寸磅，禁止超力矩损坏端子；仅允许干接点接入开入，严禁外部电压直接接入。
配套图纸内容
整机背板端子排布图；

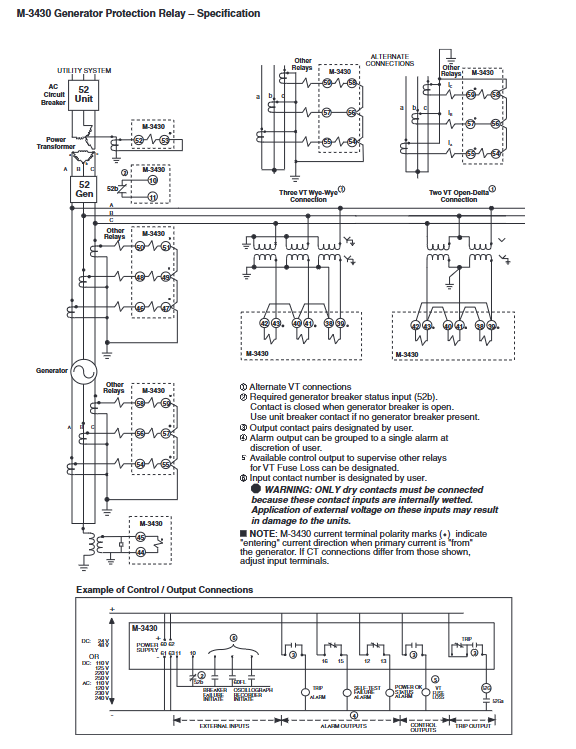

发电机一次典型单线图（CT/PT、断路器、保护接线示意）；
控制二次三线图（跳闸、告警、电源、通讯）；
卧式、立式安装开孔尺寸图。
