Beckwith M‑2001B 数字有载调压控制器
时间: 2026-07-03浏览次数：
Beckwith M‑2001B 数字有载调压控制器
Beckwith M‑2001B 数字有载调压控制器

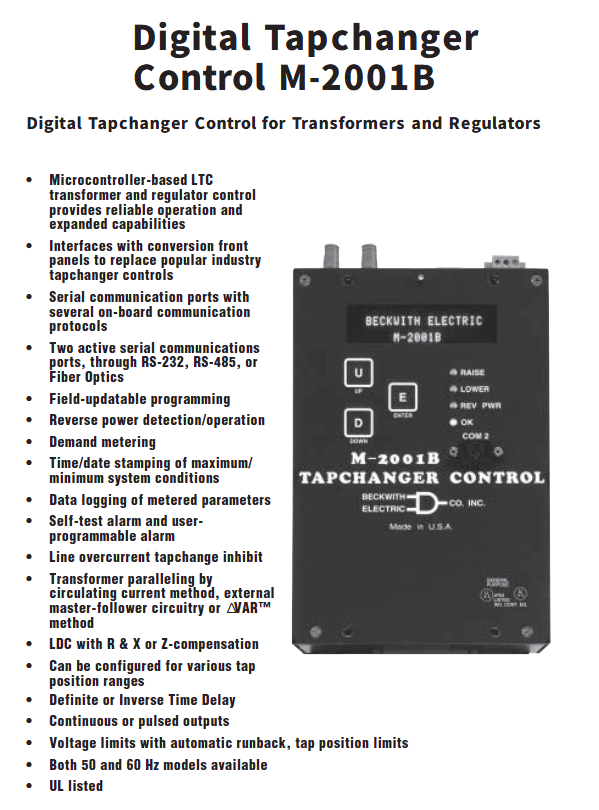

产品基础定位
M‑2001B 是微处理器型通用有载调压（LTC）控制器，适配各类配电调压变压器、线路调压器，可直接替换市面主流老式分接开关控制器；集调压调节、并联均衡、计量录波、远程通讯、故障告警、数据存储于一体，支持 50/60Hz 电网，UL 认证，美国原厂制造，整机 5 年质保，拥有两项美国专利。
核心调压整定参数（核心调节功能）
1. 电压基准与带宽
Bandcenter（控制中心电压）：100~135Vac，步长 0.1V；
Bandwidth（调节死区带宽）：1~6V，步长 0.1V。
2. 线路压降补偿 LDC
R/X 独立阻抗补偿：±24V，1V 步进；
Z 总阻抗补偿：0~24V 升压补偿，1V 步进。
3. 调压延时逻辑
定时延时：1~120s，1s 步进；
反时限延时：1~120s，1s 步进；
档位间隔延时（顺序调压模式）：0~60s，多档连续调节时间隔等待。
4. 输出模式可选
连续输出：电压越限持续输出升 / 降信号；
脉冲输出：脉冲时长 0.2~12s，0.1s 可调。
5. 反向功率控制（潮流反向场景）
分 4 种模式：忽略反向功率、闭锁调压、反向独立调压、调回中间档位；单相调压器支持无电源侧 PT 的反向独立整定。
6. 电压保护与回退
过 / 欠压限值：95~135Vac，0.1V 步进；
过压回退死区：1~4V；
三级独立降压功能，每级可设 0%~10% 基准电压下调。
7. 电流闭锁调压
过流闭锁阈值分 CT 规格适配：
0.2A CT：200~640mA；1A CT：1.0~3.2A；5A CT：5.0~16.0A，电流超标自动禁止分接开关动作。
变压器并联均衡方案（三大主流方式）
环流法（标配）：搭配 M‑0115A 并联平衡模块采集环流，均衡各变档位；
主从外部回路法：外置主从联锁硬件实现同步调档；
ΔVAR 无功均衡法
ΔVAR1：需搭配 M‑0115A；
ΔVAR2：无需额外平衡模块，简化成套；
除 ΔVAR2 外，其余并联方案建议配套 M‑0127 过流继电器做故障保护。
测量、计量与数据记录功能
1. 实时全电量测量
本地电压、补偿后负荷中心电压、线路电流、有功 kW/MW、无功 kVAr/MV A、视在 kVA/MVA、功率因数、系统频率；支持 CT-VT 相位补偿 0°~330°（30° 一档）。
2. 需量计量
积分区间可选 15/30/60 分钟，记录最大电流、有功、无功、视在功率并对应当时功率因数。
3. 极值带时标存储
32 秒平均最低 / 最高电压；需量周期内各项负荷极值，全部带日期时间戳存档。
4. 谐波分析（配套 TapTalk 软件）
可解析电压、电流 1~31 次总谐波畸变 THD；记录每个分接档位动作次数，支持清零。
5. 计数管理
总操作计数器：每调 1/2 档计数可选，支持预置初始值；
可复位备用计数器，用于检修统计。
硬件输入 / 输出规格
1. 电源输入
控制电源：额定 120Vac，90~140Vac 可用，功耗≤8VA；50Hz 机型 45~55Hz，60Hz 机型 55~65Hz；短时耐压 2 倍 1s、4 倍 1 周波；取自母线 PT。
分接开关电机电源：120~240Vac，最大 6A 驱动能力。
2. CT 电流输入（两路 0.2A 满量程）
线路压降补偿 CT：负荷≤0.03VA，长期 0.4A、短时 4A/1s 耐受；5A 现场 CT 配 M‑0121/M‑0169 辅助 CT 转 0.2A；
并联环流 CT：负荷≤0.03VA，耐受参数同上。
3. 输出回路
升档 RAISE、降档 LOWER 主驱动输出：可承载 120~240Vac、6A 电机负载；
告警接点：1 个可编程常开、1 个自检常闭，120Vac 下 3A 通断；
4. 外部开关量输入
外部自动调压闭锁、顺序调压复位、AUTO/OFF/MAN 模式位置反馈。
前面板人机交互
按键：UP（U）、DOWN（D）、ENTER（E）三键，2 行 16 字符液晶菜单；
权限：两级密码保护，区分查看 / 修改权限；
状态 LED：越限升、越限降、反向功率、CPU 正常四指示灯。
完整通讯系统（核心远程能力）
1. 双通讯端口
COM1（顶部后置）：可选 RS232/RS485 / 光纤 ST；
COM2（前置）：本地调试、固件升级，固定 RS232；
同一时间仅一路通讯激活。
2. 支持工业协议
BECO2200、BECO2179、Cooper2179、GP2179、DNP3.0、MODBUS、UCA2.0。
3. 配套上位软件 M‑2029A TapTalk®
功能：远程读写所有定值、实时电量查看、谐波分析、档位记录导出、固件现场在线升级、广播下发降压 / 闭锁指令、多设备组网管理（地址 1~200）。

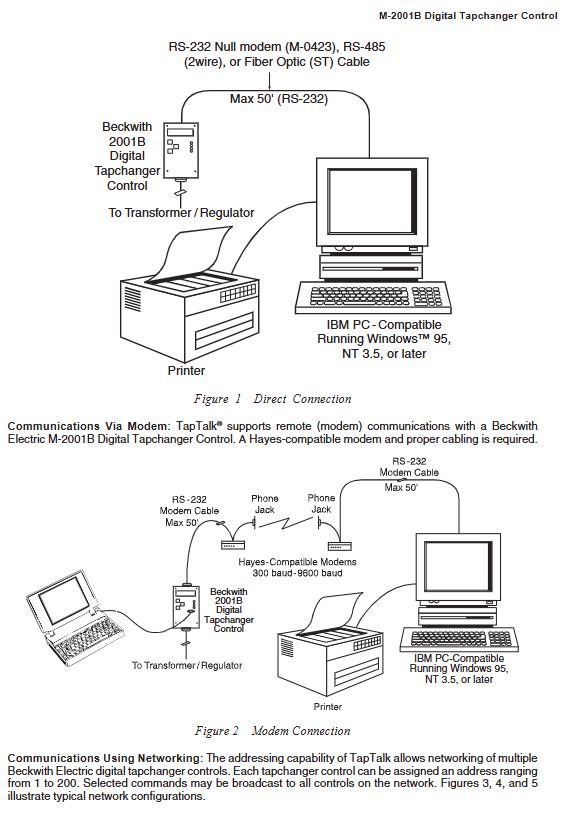

4. 四种组网拓扑
PC 直连 RS232（最长 50 英尺）；
调制解调器远程拨号；
RS485 两线总线（终端 120Ω 匹配电阻）；
ST 多模光纤环路，长距离隔离通讯。
5. 远程操作能力
远程修改所有整定值、手动升降分接开关、读取告警与极值记录、批量下发控制命令。
告警与位置监测
1. 可编程告警触发条件
通讯闭锁、超上限调压闭锁、超下限调压闭锁、三级降压动作、反向功率、过流、升档限位、降档限位、整机自检故障。
2. 分接档位采集
变压器：选配 M‑2025B 电流环位置模块；
单相调压器：内部逻辑自跟踪档位，无需外置传感器。
环境、安规与机械参数
温湿度：-40℃ ~ +80℃保持精度，最高 95% 无凝露，PCB 防霉涂层；
抗扰标准：ANSI/IEEE C37.90.1 浪涌、IEC 1000‑4‑2 静电、射频辐射抗扰；输入输出对地 1500Vac 耐压 1min；通讯口除外；
物理尺寸：宽 10.81cm × 高 21.6cm × 深 7.62cm；净重 1.67kg，运输 3.03kg；
安装 标准面板安装，配套转换面板可直接替换老式调压控制器。
