Beckwith M‑0388 / M‑0389 同步校验继电器
时间: 2026-07-03浏览次数：
Beckwith M‑0388 / M‑0389 同步校验继电器
Beckwith M‑0388 / M‑0389 同步校验继电器
产品整体定位
1. 产品构成
整套装置由M‑0388 相位同步校验主继电器 + 可选配套M‑0389 电压校验单元组合而成，属于 Syncrocloser 同步产品线，为电力断路器合闸提供同步闭锁判据。
2. 核心用途
作为 M‑0193 自动同步装置后备闭锁，双重防护，防止大角度并网冲击；
电网联络开关、发电机出口断路器手动合闸同步监视；
系统故障恢复时孤岛电网并列校验；
可直接替换 GE IJS/SLJ、西屋 CVE 老式机电同步继电器。
M‑0388 相位校验单元核心参数与功能
（一）电压输入规格
线路 Line、母线 Bus PT 输入额定 120Vac；长期耐压 150Vac，1s 短时耐受 200Vac；负荷：高压侧 4VA，低压侧 1VA；输入需至少一路＞100Vac 装置才可动作。
（二）前面板可调整定
PHASE LIMIT 相位窗口
板载拨码切换量程：X1（0~±45°）/ X2（0~±90°），面板对应 X2 指示灯点亮，刻度精度 ±5% 满量程；相位超出窗口计时器立即复位。
TIME LIMIT 延时窗口
板载拨码切换：X1（0~1.5s）/ X10（0~15s），X10 指示灯点亮，精度 ±10%；仅相位持续落在设定窗口内计时走完，合闸输出才导通。
OPERATE/TEST 运行 / 测试开关
TEST 档位隔离外部 PT 输入、闭锁合闸输出，可通过面板测试插孔单独校验装置，不影响一次回路。
（三）输出与遥信回路
合闸主输出（标准型 2 组 Form A 常开）
单路短时接通 10A，125Vdc 感性分断 0.9A，250Vdc 分断 0.4A；两组并联可达 20A；对地耐压 1500Vac/1min。
失压专用输出（死线 / 死母线选配）
1 路常开合闸接点 + 1 路常闭轻载接点：线 / 母线任一＞80V 接点断开，两路均＜50V 接点闭合，容量 3A@240Vac。
状态遥信接点（Form C 转换）
PHASE STATUS 相位合格遥信，用于 SCADA 本地指示灯，3A 阻性 @120Vac。
模拟变送输出（SCADA 兼容）
相位 0~180° 双制式：
电压型：0~10Vdc，精度 ±1°，负载≥5kΩ；
电流型：0~1mA dc，精度 ±3°，负载≤10kΩ；
无电气隔离，共用公共负极。
（四）逻辑可选配置（同步使能端子 TB2）
两种内部计时器逻辑：
使能接点仅控制输出，相位达标计时器正常计时；
使能接点断开时计时器持续复位，闭合后才开始计时。
选配 M‑0389 电压校验单元功能
必须与 M‑0388 配套安装，叠加电压上下限、失压合闸判据，所有电压条件不满足直接闭锁同步合闸。
1. 面板整定旋钮
UPPER VOLTAGE LIMIT 电压上限：110~140Vac，精度 ±5%；线、母线电压均不可超过该值；
LOWER VOLTAGE LIMIT 电压下限：90~120Vac，精度 ±5%；线、母线均需高于该值；
DEAD LINE/BUS LIMIT 失压阈值：0~60Vac，精度 ±10%；线路 / 母线电压低于该值，忽略相位直接允许合闸（故障系统恢复、空载母线合闸场景）。
2. 动作响应时序
正常同步（有压）：电压、相位双条件满足，约 0.2s 输出导通；
死线 / 死母线合闸：电压低于阈值，0.5s 内立即输出，不校验相位。
3. 电压遥信与模拟变送
电压合格状态遥信接点；
线 / 母线模拟变送：0~150V 对应 0~7.5Vdc / 0~1mA dc，全温精度 ±5%；

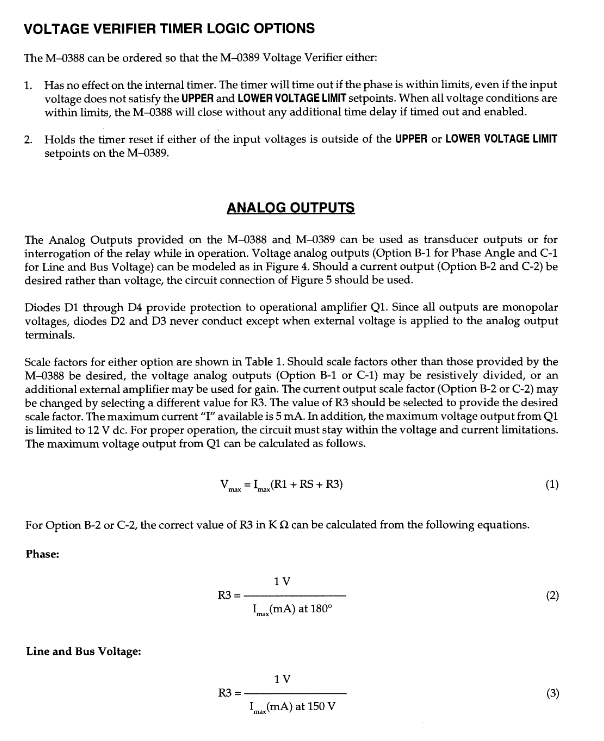

4. 电压联锁逻辑选项
模式 1：电压超限不复位相位计时器，仅闭锁最终合闸输出；
模式 2：任意一路电压超出上下限，直接复位相位计时。
硬件与测试配套
1. 模块化设计
相位板、电压板可带电插拔，无需整机断电检修；配套 M‑0292 测试线缆，拔板后保持电气连接，实验室 / 现场离线校验。

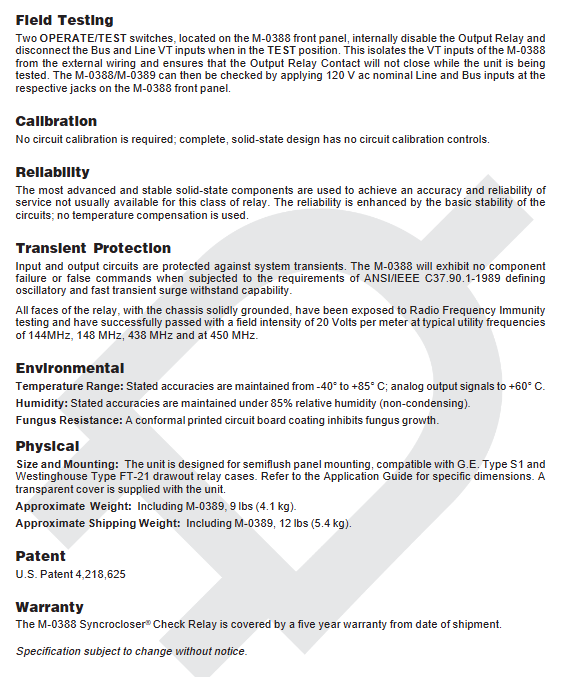

2. 抗扰与环境指标
暂态防护：满足 ANSI/IEEE C37.90.1 振荡浪涌标准；
RF 射频抗扰：20V/m 多频段射频无误动；
工作温度：-40℃ ~ +85℃（模拟输出上限 + 60℃）；
湿度：85% 无凝露；PCB 防霉涂层；
无需出厂 / 现场校准，全固态精密元件，无温度补偿电路漂移。
3. 物理安装
半嵌式面板安装，兼容 GE S1、西屋 FT‑21 插拔继电器柜体；
整机含 M0389 净重 4.1kg，运输 5.4kg；配透明保护盖板防止误调旋钮；
端子全部镀金干接点，外部使能 / 闭锁回路必须使用镀金触点，减少接触故障。
典型应用接线方案
方案 1：配合 M‑0193 自动同步装置（电厂发电机并网）
M‑0193 合闸输出与 M‑0388 输出串联，形成双重相位闭锁；M0388 提供静态相位窗口后备保护，M0193 负责动态滑差零相位预判，大幅降低并网冲击风险。
方案 2：电网联络开关 / 系统恢复
M‑0388 独立使用，启用 Dead Line/Dead Bus 失压合闸功能；SCADA 读取相位、电压模拟量，调度远程判断合闸安全条件。
维护、安全与规范
检修要求：内部含 MOS 敏感芯片，开盖前释放人体静电；禁止带电插拔背板端子、测量电路板电阻，易永久损坏器件；
现场测试流程：双 TEST 开关拨至下方，隔离外部 PT，前面板专用插孔输入 120V 测试电压，TEST C 灯点亮代表逻辑正常；
故障维修：无现场可调校准点，故障需整机返厂维修；仅保险丝损坏不在保修范围；
安全警示：端子存在致命高压，仅持证电力人员断电放电后操作，禁止在易燃易爆环境使用。
