Beckwith M‑0193B 同步合闸装置
时间: 2026-07-03浏览次数：
Beckwith M‑0193B 同步合闸装置
Beckwith M‑0193B 同步合闸装置
产品基础信息

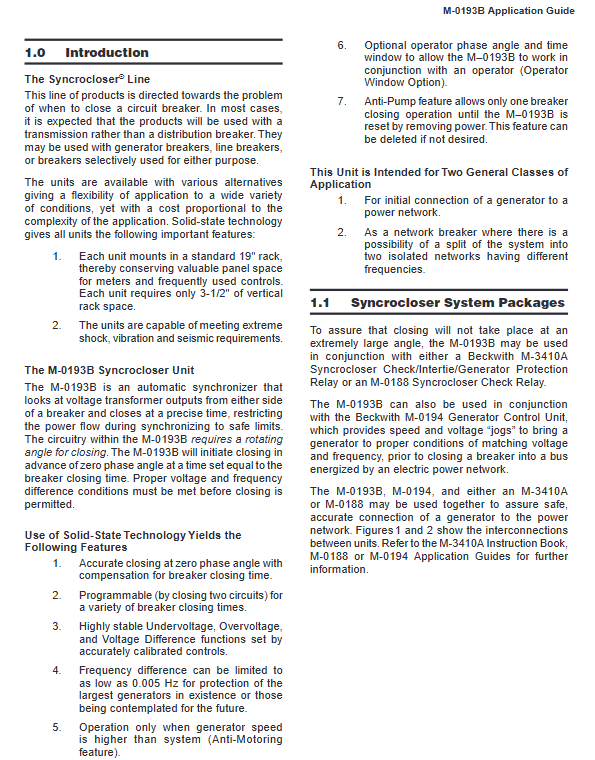

1. 厂商与定位
Beckwith Electric（Hubbell 旗下）M‑0193B 固态自动同步装置，核心功能是检测断路器两侧发电机 / 线路、母线电压、频率差值，精准预判过零点，提前发出合闸指令，实现同步并网；适用于发电机并网开关、系统联络开关，兼顾电厂发电机组、电网联络场景，配套 M‑0194 调速调压控制器、M‑3410A/M‑0188 同步校验继电器组成完整并网系统。
2. 核心价值
精准补偿断路器固有合闸时间，在电压、频差合格前提下零相位差合闸，大幅降低并网冲击电流，保护发电机、主变；提供多重闭锁、防逆发电、防多次合闸、人工协同窗口等安全功能。
3. 合规
抗扰标准：满足 ANSI/IEEE C37.90.1 振荡、快速暂态浪涌耐受；
环境宽温工业级，单块环氧玻纤 PCB，全密封半导体元件，高精度仪器级阻容元件保证测量稳定。
电气输入、输出与负荷参数
（一）电压输入（全部变压器隔离，互不干扰）
发电机 / 线路电压（Gen/Line）、母线电压（Bus）
额定 120Vac，长期耐压 145Vac，短时 1s 可承受 200Vac；单路负荷≤0.5VA@120V；
装置工作电源：100~140Vac，最大负荷 7VA；
输入隔离：所有电压回路对地 1500Vac/1min 耐压。
（二）输出回路
断路器合闸主干接点
短时通 20A，可分断 120Vdc 感性 0.9A、250Vdc 感性 0.4A；
状态辅助继电器（轻载）
∆V 合格、∆F 合格两组无源接点，用于上位遥信、本地指示灯；
容量：120Vac 1A / 125Vdc 0.5A 阻性；
输出回路同样具备 1500Vac 绝缘耐压。
（三）精度与同步核心指标
电压限值旋钮（前面板）
UPPER VOLTAGE LIMIT（上下限）：110~140Vac，满量程精度 ±1.5%；
LOWER VOLTAGE LIMIT：90~120Vac，满量程精度 ±1.5%；
压差∆V LIMIT
标准 1~5V 可选扩展 4~20V（搭配 M‑0194 时必须选 4~20V 量程），精度 ±5% 满量程；
频差∆F LIMIT
两档量程：0.05~0.5Hz（标准）、0.005~0.05Hz（大型机组高精度选型），精度 ±3% 满量程；
极限分辨：可靠识别 0.0005Hz 频差，典型设备可达 0.0001Hz；
合闸时间预测
背板端子可编程 20~800ms 断路器合闸总时长；设定值需叠加装置内部继电器 20ms 吸合延时；
合闸相位误差：随频差、合闸时间线性上升，80ms 断路器在 0.5Hz 下相位误差＜0.6°，800ms＜1.5°。
前面板可调旋钮与状态 LED
1. 四路电压整定旋钮
BUS 上 / 下限电压、GEN/LINE 上 / 下限电压：分别整定母线、发电机允许电压区间，超差闭锁合闸；
2. ∆V、∆F 调节旋钮
分别限定允许最大电压差、频率差，超标时 “∆V OK / ∆F OK” 灯熄灭，禁止合闸；
3. 状态指示灯（全部条件满足时点亮）
BUS 电压上限合格、BUS 电压下限合格、GEN/LINE 上下限合格、压差 OK、频差 OK、整机 READY 就绪灯；全部亮起才具备合闸允许条件。
核心可选安全功能模块
1. 防逆发电（Anti‑Motoring）
默认关闭，内部拨码开启；
开启后：仅发电机频率＞系统频率（发电机快）时才允许合闸，防止并网后发电机变为电动机吸收逆功率，保护汽轮机组叶片、避免逆功率保护误动；
关闭：正负滑差均可同步，机组等待并网温升风险更低。
2. 防多次合闸（Anti‑Pump）
选配功能：合闸输出仅持续 0.5s，完成一次合闸后必须断电约 10s 复位，才能再次合闸；
无此选项：每一次滑差过零点、条件满足都会重复发合闸指令，易造成断路器反复重合闸故障。
3. 人工协同操作窗口（Operator Window）
允许操作员手动合闸触点与装置逻辑串联；操作员必须在 ** 可调时间窗口（0.2~6.2s）、可调相位窗口（0~30°/0~180°，依频差档位区分）** 内闭合操作开关，装置才输出合闸；超出窗口直接闭锁，需等待下一个滑差周期重试；内部电位器 R160（相位）、R148（时间）整定，提供计算公式辅助现场设置。
4. M‑0194 配套兼容选型
如需联动 M‑0194 发电机调速调压控制器，必须订购该选配，适配调压 / 增速减速脉冲输出逻辑。
5. 50Hz 电网版本
标准 60Hz，海外电网可选 50Hz 硬件。
断路器合闸时间编程逻辑（背板 TB1 端子）
基础档位：TB1‑20 公共端接 7~16 端子，对应 20/40/60/80/100/120/140/160/200ms；
长断路器倍增端子（＞200ms 使用）：TB1‑5 分别接 17 (×2)、18 (×3)、19 (×4) 放大总延时；
多断路器方案：加装镀金小型辅助继电器，由开关接点切换不同时间配置，配线要求短屏蔽双绞线（＜2 英尺）；
关键规则：设定值 = 断路器实际机械合闸时间 + 20ms 装置继电器吸合延时。
两种典型系统配套方案
方案 1：M‑0193B + M‑3410A 同步校验继电器
双重闭锁：M‑0193B 预判过零点合闸，M‑3410A 做最大相位硬限位，防止大角度并网，两套合闸接点串联，大幅降低误合闸概率。
方案 2：M‑0193B + M‑0188 同步校验继电器
简化校验回路，适合中小型机组，M‑0188 设定相位闭锁窗口，与装置逻辑串联输出合闸。
辅助配套 M‑0194 控制器
同步前自动输出增速、降压 / 升压脉冲，将发电机电压、频率拉至同步区间，简化操作员调节。
硬件物理、环境与安装

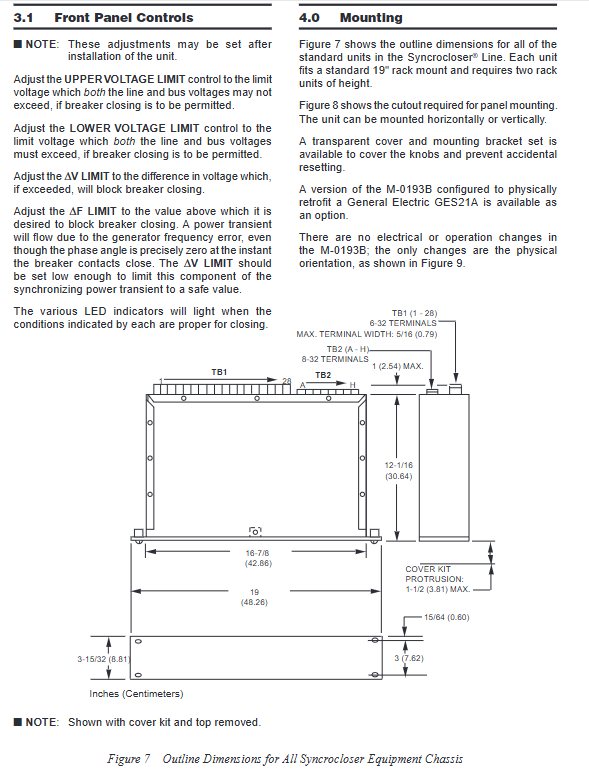

1. 尺寸规格
标准 19 英寸机架，高度 3.5U（2 机架单元），宽 48.26cm × 高 8.89cm × 深 33.02cm；净重 6.8kg，运输 9.1kg；
2. 安装方式
标准卧式；可选立式、GE GES21A 旧设备改造面板；
配套透明保护盖板，防止旋钮误碰修改定值；
3. 环境耐受
温度：‑40℃ ~ +80℃全温保持标定精度；
湿度：最高 95% 无凝露；PCB 喷涂防霉涂层；
抗震、冲击、地震等级满足电力设备标准。
4. 背板端子定义
TB1（28 路）：电压输入、电源、合闸时间编程、使能端子；
TB2（A/B）：断路器合闸输出干接点。
自检、可靠性与安全规范
整机上电持续后台自检，单块 PCB 无插接件减少故障点；
输出合闸由电容储能短时驱动，一旦触发无法中途中断，保证合闸脉冲完整；
安全警告：端子内部存在致命高压，仅持证电力人员开盖检修；断电并充分放电后才可拆盖板；
防静电要求：内部 MOS 器件，维修工作台、人员需防静电；禁止带电更换元件。
