Beckwith M‑0115A 变压器并联平衡模块
时间: 2026-07-03浏览次数：
Beckwith M‑0115A 变压器并联平衡模块
Beckwith M‑0115A 变压器并联平衡模块
产品基础定位
1. 核心作用
Beckwith Electric（Hubbell 集团旗下）M‑0115A 是有载调压 LTC 变压器环流法并联平衡专用模块，配套 M‑0067E、M‑2001C/D 等调压控制器使用，实现多台 L 变压器并联运行时分接档位同步、抑制并联环流，符合 ANSI C57.12.10‑1988 第 10.2 节并联规范。
2. 解决核心痛点
并联变压器调压常见两大问题：
灵敏度太高→频繁来回调档（震荡 Hunting）；
灵敏度太低→各变压器分接档位差多、环流超标。
本机通过 9 档可调环流灵敏度完美平衡两种工况，适配新变压器成套配套、老旧变电站改造加装。
3. 资质与质保
UL 工业设备认证（4F84）；
整机 5 年质保；
符合 ISO9001:2015。

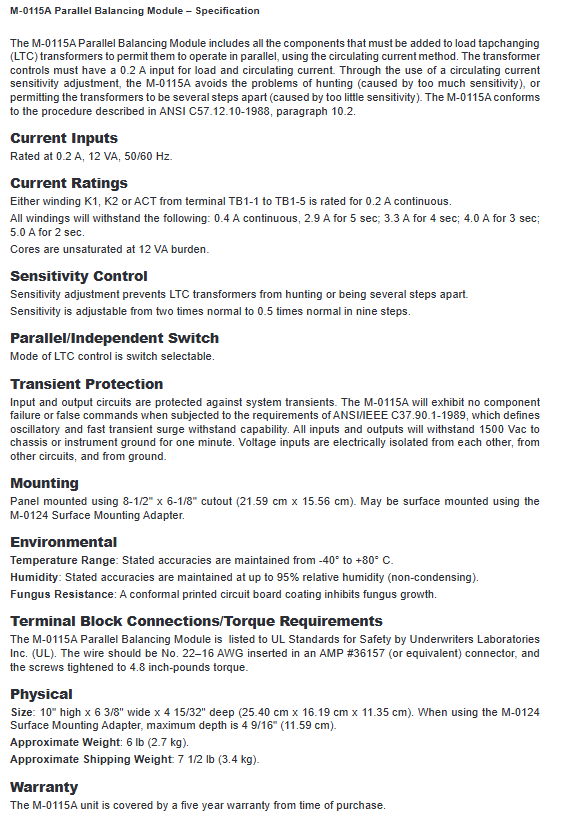

电气输入与绕组参数
1. 基础电气规格
额定 0.2A、50/60Hz，绕组额定负荷 12VA，铁芯在 12VA 下不饱和。
2. 绕组短时过载耐受（K1/K2/ACT 绕组）
持续：0.4A；
5 秒：2.9A；4 秒：3.3A；3 秒：4.0A；2 秒：5.0A。
3. 输入输出抗扰与隔离
满足 ANSI/IEEE C37.90.1 振荡、快速暂态浪涌抗扰标准，故障无元件损坏、无误指令；
所有回路对地耐压 1500Vac/1min；各绕组电气完全隔离，无串扰。
前面板双调节旋钮功能
PARALLEL / INDEPENDENT 模式切换开关（43P）
PARALLEL（并联模式）：变压器并列运行，投入环流平衡校正，控制器统一跟踪档位；
INDEPENDENT（独立模式）：退出并联平衡，各变压器单独调压；
⚠️ 重要警告：变压器带负荷并联自动控制时，严禁切至 INDEPENDENT，会失去环流监测与档位同步功能。
SENSITIVITY 环流灵敏度调节旋钮（43S，9 档可调）
档位 N 为基准，左右共 4 档：调节范围0.5 倍～2 倍标准灵敏度；
MORE SENSITIVE（右）：更灵敏，微小环流即触发档位校正，适合要求严格、环流限值小的场景；
LESS SENSITIVE（左）：降低灵敏度，避免轻微负荷波动导致调压震荡。
背板端子与内部绕组结构
1. 端子 TB1（1~10 号，适配 22~16AWG 线缆）
接线螺丝紧固扭矩：4.8 英寸磅；内部 3 组隔离绕组：
K1、K2：各变压器负荷电流采集绕组；
ACT 环流校正绕组：带多抽头实现 9 档灵敏度分级；
辅助触点 43S（灵敏度切换）、43P（并联 / 独立模式）用于回路切换。
2. 内部原理
采集各并联变压器 CT 二次 0.2A 电流，对比产生环流校正信号输出至配套 LTC 控制器，自动修正分接开关档位，消除并联环流。

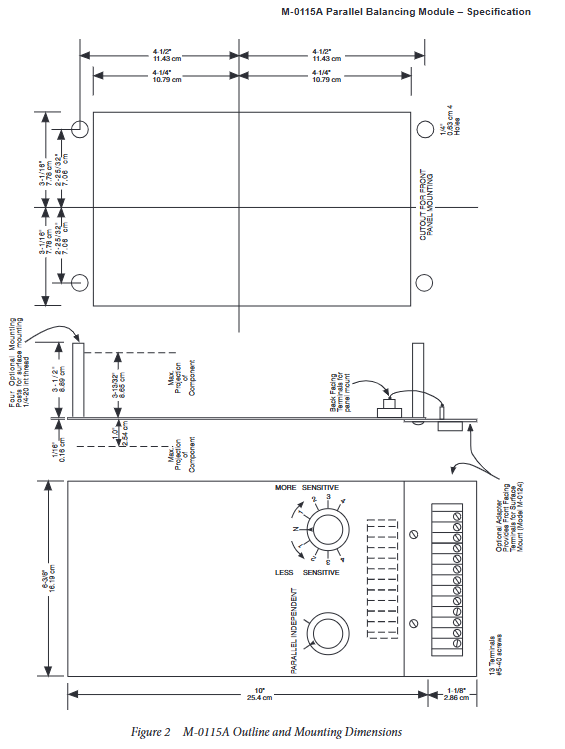

物理与安装规格
1. 尺寸参数
整机：高 25.4cm × 宽 16.19cm × 厚 11.35cm；
标配面板开孔：21.59cm × 15.56cm；
选配 M‑0124 表面安装适配器后最大厚度 11.59cm。
2. 重量
净重 2.7kg，运输重量 3.4kg。
3. 环境耐受
工作温度：‑40℃ ~ +80℃，全温域保持标称精度；
湿度：最高 95% 无凝露，精度不变；
PCB 喷涂防霉涂层，适应变电站潮湿、多粉尘环境。
现场配套与改造适配要求
1. 控制器匹配前提
本机要求调压控制器具备0.2A 负荷 CT、0.2A 环流 CT 双电流输入：
原有控制器为 5A CT 输入：必须更换 M‑0067E / M‑2001C/D 控制器；
现场 CT 为 5A：加装 M‑0169A 5A 转 0.2A 辅助 CT；
两相电压取电场景：M‑0067E 需改动 M‑0169A 端子，M‑2001 自带相位校正。
2. 断路器辅助接点接线规则
存在分段开关、线路 52 开关、母联 24 开关：使用开关辅助接点自动切换并联 / 独立模式；全部开关合闸时投入并联逻辑；
仅共用负荷开关、无分段开关：仅接常闭接点，不接常开回路。
3. 手动负荷切换操作规范
使用手动负荷切换开关前，必须将 M‑0115A 切至 INDEPENDENT 独立模式，防止环流控制逻辑失效。
配套资料与规范
完整系统手册：《LTC 变压器调压含并联、备用控制系统》，官网可下载，包含典型一次接线、CT 配置、完整并联回路图；
合规依据：ANSI C57.12.10‑1988 变压器并联运行标准。
