Beckwith M‑0067E 有载调压分接开关控制器
时间: 2026-07-03浏览次数：
Beckwith M‑0067E 有载调压分接开关控制器
Beckwith M‑0067E 有载调压分接开关控制器
产品基础信息
1. 厂商与定位
Beckwith Electric（Hubbell 旗下品牌）M‑0067E 是通用型 LTC（有载调压变压器）分接开关控制器，可适配新旧各类有载调压变压器，也可直接替换西屋 SVC、SVR 调压控制装置，行业主流变压器厂商将其作为配套标准调压设备，满足 ANSI 1 级（1%）电压控制精度标准。
2. 核心用途
实时监测母线电压，自动驱动变压器分接开关升 / 降档位，稳定供电电压；支持线路压降补偿、多变压器并联环流抑制，适配配网调压、主变调压场景。
硬件输入规格
1. 工作电源输入
两相电压输入，供电范围 90~140Vac，整机功耗＜3W；
供电取自待控制母线 PT 电压，无需额外电源。
2. 电流 CT 输入（两路独立、电气隔离）
线路压降补偿 CT
额定 0.2A 满量程，CT 负荷仅 0.03VA；
若现场 CT 为 5A/8.66A，可配套 M‑0121/M‑0169 辅助 CT 转为 0.2A。
变压器并联环流 CT
额定 0.2A 满量程，CT 负荷极低仅 0.005VA；
用于多台变压器并联运行环流校正，0.2A 输入可提供约 24V 电压修正量，相位可调 ±90°。
3. 电气隔离特性
电压回路、两路电流回路完全电气隔离，互不干扰；所有输入输出对地耐压 1500Vac/1min，具备系统暂态浪涌防护，满足 ANSI/IEEE C37.90.1 抗扰标准。

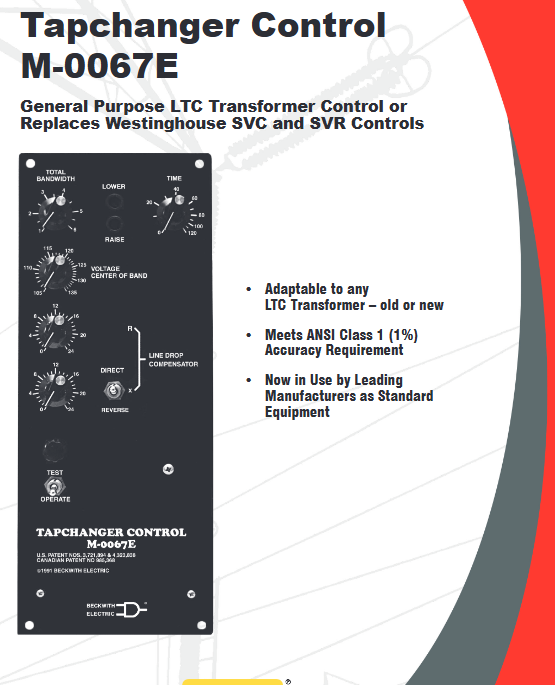

前面板可调旋钮与开关（全部就地整定）
VOLTAGE CENTER OF BAND 控制带中心电压
整定范围 105~135Vac，120Vac 刻度精度 ±0.5V，设定目标维持电压。
TOTAL BANDWIDTH 总控制带宽
1.0~6.0V 可调，即允许电压偏离中心值的最大死区，刻度精度 ±0.3V。
TIME 延时计时器
0~120 秒可调：电压越限后开始计时，计时结束才触发分接开关动作；
精度：取设定值 ±10% 或 ±2 秒中较大者；电压回落到带宽内毫秒级自动清零。
LINE DROP COMPENSATOR 线路压降补偿
两组独立精密电位器：分别整定电阻压降、电抗压降；
电阻补偿：0.2A 输入对应最大 24V 同相电压补偿；
电抗补偿：0.2A 输入对应最大 24V±90° 移相补偿；
DIRECT/REVERSE 开关切换电抗补偿相位；出厂幅值误差 ±5%、相位 ±2%，用户可高精度细调。
TEST / OPERATE 测试运行切换开关
OPERATE：正常投运，压降补偿功能投入；
TEST：关闭压降补偿，面板可手动模拟升降电压，外接电压表即可校验上下限动作 LED，无需外部标准试验电源。
RAISE / LOWER 动作 LED 指示灯
电压越限、计时器开始计时时点亮，动作滞环仅 0.2V，电压变化识别灵敏；LED 设计使用寿命 25 年。
两种运行模式（由分接开关凸轮辅助接点区分）
1. 非顺序模式 Non‑Sequential
每次完成一次分接档位切换后，计时器直接清零，无需等待电压恢复至控制带内。
2. 顺序模式 Sequential
仅当母线电压重新回到整定带宽内，计时器才会复位清零；电压持续超标会连续延时调压，避免反复频繁调档震荡。
输出回路规格
两路独立输出，分别驱动升档、降档电机启动继电器；
输出耐压最高 240Vac，冲击电流额定 2.5A，可适配 NEMA 1 型及更小电机接触器。
核心附加功能选项（工厂预装）
1. 多级电压降容（低压保护逻辑）
输入电压低于约 60Vac 时闭锁调压输出（低压保护），低压区间仅允许升档操作，可选配置：
1/2 级固定降压电阻；
最多 3 级降压（内置电阻 + 外置大功率电阻）；
无延时瞬时降压回路。
2. 50Hz 频率机型
标准出厂 60Hz，海外电网可选 50Hz 硬件版本。

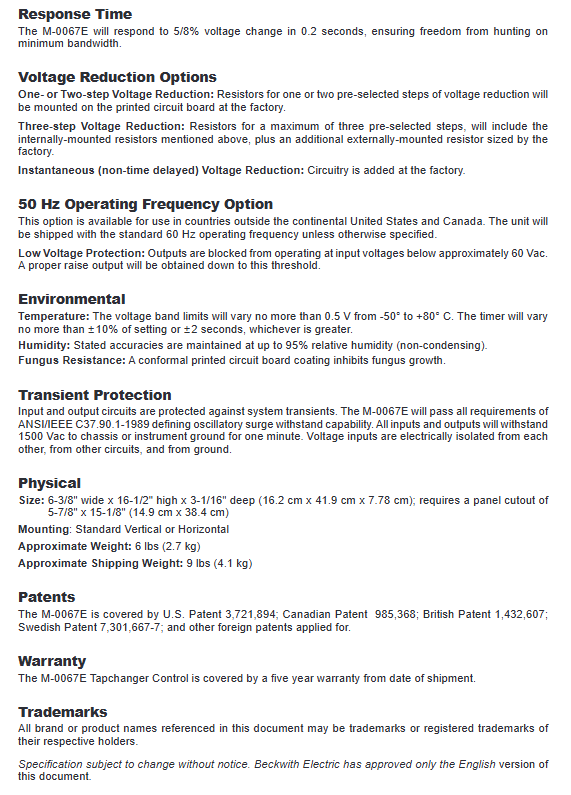

性能与精度指标
电压精度：符合 ANSI C57.12.30 / C57.15 Class 1（1% 精度）；
响应速度：电压突变 5/8% 时 0.2 秒内检测响应，极小带宽下无调压震荡（hunting）；
温漂特性：-50℃~+80℃宽温区间，控制带偏移≤0.5V；计时器误差不超 ±10% 设定值；
湿度耐受：最高 95% 无凝露环境仍保证标称精度；PCB 喷涂防霉涂层。
物理安装参数
整机尺寸：宽 16.2cm × 高 41.9cm × 深 7.78cm（6‑3/8"× 16‑1/2" × 3‑1/16"）；
开孔尺寸：14.9cm × 38.4cm（5‑7/8"× 15‑1/8"）；
安装：支持立式、卧式面板安装；
重量：净重 2.7kg，运输重 4.1kg。
