Beckwith M-4272 数字电动机母线切换系统
时间: 2026-07-03浏览次数：
Beckwith M-4272 数字电动机母线切换系统
Beckwith M-4272 数字电动机母线切换系统
产品基础概述
1. 厂商与定位

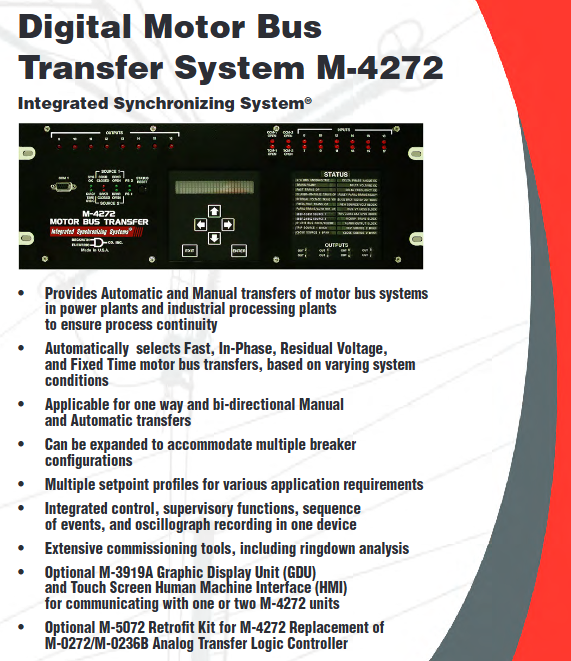

Beckwith Electric（美国本土企业，1969 年行业老牌）M‑4272 是数字式电动机母线切换系统（MBTS，Motor Bus Transfer System），专为发电厂、化工等工业厂区厂用电动机母线设计，核心作用是在电源故障、检修、计划切换场景下，快速、安全将电机负荷从一段电源切换至另一路电源，保障工艺连续运行，避免电机停机、生产线中断。
2. 配套可选组件
M‑3931 本地 HMI：设备本体自带 2 行 24 字符按键操作面板，本地查看、修改定值、操作切换；
M‑3972 状态指示灯模块：前置 LED 阵列，直观显示各类保护、切换、闭锁、输出状态；

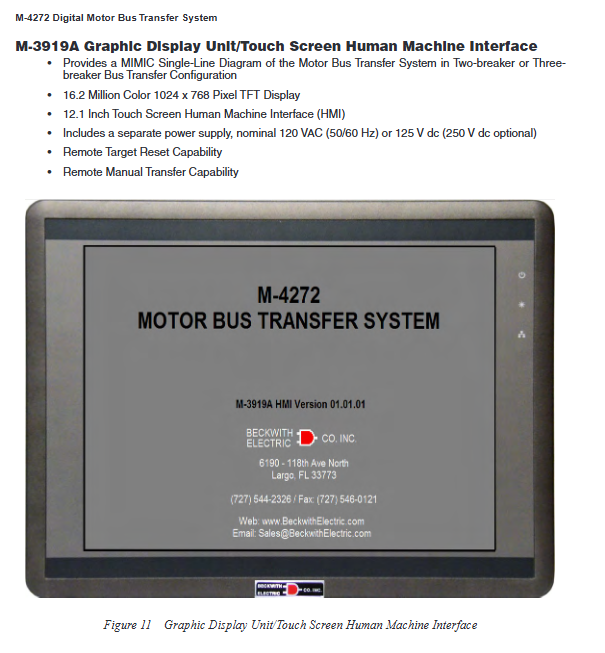

M‑3919A 触摸屏 GDU：12.1 英寸彩色触控大屏，可视化一次单线图，远程 / 本地手动切换、状态监控；
M‑5072 改造套件：兼容老式模拟切换装置 M‑0272/M‑0236B，无需重新布线，直接替换改造；
M‑3872 ISScom PC 软件：上位机通讯、定值整定、录波分析、事件日志导出工具；
3. 核心应用场景
电厂：厂高变（工作电源）/ 启动变（备用电源）双电源母线切换；
工业流程厂：两段独立厂用电母线 + 分段开关，单段失电时负荷转供；
支持两断路器标准配置、两台 M‑4272 组成三断路器母联主备方案。
核心切换逻辑（5 种切换模式，分开环 / 闭环）
文档将切换分为闭环（Hot Parallel 热并联）、** 开环（4 类：快速 / 同相 / 残压 / 定时）** 两大类，自动 / 手动切换支持模式不同：
（一）热并联切换（仅手动可用，闭环不断电）
先合备用电源开关，确认合闸到位后再跳工作开关，母线全程不断电；
限制条件：相位差、压差、频差需在整定范围内，设定合闸延时（0~30 周波）；
风险：两路电源短时并列，需校验变压器短路耐受、断路器遮断容量；
（二）四种开环切换（无并列，自动 + 手动通用）
切换顺序优先级：快速→同相→残压→定时，满足任一条件即合闸备用电源
Fast Transfer 快速切换（最优，冲击最小）
工作开关分闸瞬间 / 同步发跳合闸命令，母线残压与备用电源相位、压差、频差在定值内立即合闸；分顺序、同步两种时序：
顺序时序：等旧开关位置反馈确认分闸后，再开放合闸逻辑；
同步时序：跳、合命令同时下发，可整定合闸延时防止短暂并列；
整定窗口 1~10 周波，是保障电机不停转最优方案。
In‑Phase 同相切换
快速切换条件不满足时，跟踪母线滑差，等待第一次相位零点重合时合闸；适配大惯性同步电机，滑差 0.1~10Hz 可调，窗口 10~600 周波。
Residual Voltage 残压切换
母线残压衰减至设定低电压（5~60V）再合闸；此时 V/Hz 冲击≤1.33pu，不会损伤电机，但低惯量泵、传送带易停机，需切负荷；可设置切负荷延时 0~100 周波。
Fixed Time 定时切换
无电压监测（如 PT 熔丝熔断）时启用，单纯按固定延时合闸，同样配套可投切负荷逻辑；
（三）两种切换时序模式（开环专用）
顺序切换 Sequential：先发跳令，收到旧开关分闸位置反馈后，才开放合闸判据；
同步切换 Simultaneous：跳、合指令同时输出，依靠快速判据实现几乎无间断切换，可延时合闸避免并列。
自动 / 手动切换完整功能
1. 自动切换触发条件
外部保护继电器 86P 跳闸信号；
母线低电压元件 27B（四段定值，双向 S1↔S2 独立整定）；
母线失压被动触发，作为手动 / 保护启动后备；
自带可编程切负荷：快速切换无延时切负荷，同相 / 残压 / 定时切换可提前延时切负荷。
2. 手动切换启动渠道
本地面板、M3919 触摸屏、外部硬接点、RS232/485 / 以太网远程通讯；
手动可单独投热并联或开环三模式（快速 / 同相 / 残压）。
3. 通用闭锁逻辑（任一条件阻断所有切换）
文档完整列出全部闭锁工况，输出 OUT8 闭锁告警：
备用电源电压超限（高低压闭锁）；
外部闭锁硬接点输入；
上次切换未完成（50~3000 周波不完全闭锁计时器）；
PT 熔丝熔断 60FL 且开启对应闭锁；
两开关同时分闸 / 同时合闸（无自动合 / 跳投用时闭锁）；
切换进行中，屏蔽新启动命令；
切换完成后延时闭锁（0~8160 周波，防频繁切换）；
跳 / 合闸回路断线 TCM/CCM 告警闭锁；
断路器 52a/52b 辅助接点位置不一致；
内置保护与监视功能（遵循 ANSI 标准编号）
全部功能可单独投退，支持定值分组：
功能编号 功能名称 作用
27B 母线相低电压 自动切换启动、减负荷、告警
50S1/50S2 源 1 / 源 2 瞬时过载 单相继载监测（非短路保护）
50BF 断路器失灵保护 分闸后电流持续 / 位置不变判定失灵，联动跳另一侧电源
60FL PT 熔丝断线检测 对比母线与电源三相电压差，检测 PT 故障
81 频率异常 低频减负荷，50/60Hz 机型分段精度不同
81R 频率变化率 ROCOF 快速低频减载，仅三相电压可用
TCM/CCM 跳 / 合闸回路监视 监测线圈回路完整性，断线闭锁切换
ISSLogic 可编程逻辑 6 组独立布尔逻辑（与 / 或 / 非 / 延时），自定义联锁、输出、切换投退
数据记录、计量与通讯能力
1. 三大记录存储模块
切换事件日志 Transfer Event Log：存储最近 16 次完整切换，毫秒级时标，记录切换类型、开关动作、闭锁原因；
事件顺序记录 SOE：缓存 512 条接点变位、跳合闸、切换启动，1ms 时间戳，用于故障复盘；
故障录波 Oscillograph：最多 248 周波波形存储，采样 16/32 点 / 周，支持 COMTRADE 标准文件，可由切换、外部接点、通讯触发，用于母线失压、切换瞬态分析；
2. 实时计量
两路电源三相电压 / 单相电流、母线电压、频率、相角差、频差、压差，精度分级（额定频率区间高精度，偏离下降）；
3. 多通讯接口
本机：前置 COM1 RS232、背板 COM2 RS232（复用 IRIG‑B）、COM3 RS485；
可选 RJ45 以太网：Modbus TCP / IEC 61850；
IRIG‑B 时间同步（调制 / 解调），统一全站时标；
通讯权限分级，可单独关闭串口保障安全；
4. ISScom 软件配套功能
读写定值、实时监视、录波下载分析、SOE / 切换日志导出、远程手动切换、固件升级、设备诊断、自定义单线图。
硬件、端子与机械规格
1. 输入输出回路
电压输入：9 路 VT 采样，50~140Vac 适配，PT 负荷＜0.2VA；
电流输入：两路 CT，可选 5A/1A 二次，用于失灵与计量；
状态输入：干接点 24V 内部湿接，禁止外接电压；含断路器 52a/52b、TCM/CCM 回路、外部启动 / 闭锁；
输出接点：
专用跳 / 合闸 4 路（S1/S2 分合，脉冲 15~30 周波可调）；
闭锁告警、电源故障、自检故障固定接点；
11 路可编程输出（10 常开 + 1 转换），脉冲 / 自保持可选；
接点满足 ANSI C37.90 标准，短时通断 30A。
2. 机械参数
标准 19 英寸机架 4U 卧式，可选立式安装；
尺寸：宽 48.3cm× 高 17.7cm× 深 25.9cm，净重 9.1kg；
供电：双独立开关电源（不冗余），宽交直流输入 85~265Vac / 80~312.5Vdc，另有 24/48Vdc 低功耗版本；
3. 环境与安规认证
温湿度：工作‑20℃~+70℃，湿热 40℃/93% RH；
抗扰：IEC 60255、ANSI C37.90 静电、脉冲、浪涌、射频抗扰；
认证：cULus、CSA、EN 61010，满足电力继保通用试验标准；
质保：主机 5 年，M‑3919 触摸屏 2 年，M‑5072 改造套件 5 年。
定值与整定体系
4 套独立定值组 Profile，可手动 / 外部接点切换，适配不同运行工况；
整定参数覆盖：
各类切换压差、频差、相位角、时间窗口；
断路器合闸时间自适应（8 次平均自动更新）、合闸偏差告警；
切负荷延时、各类闭锁计时器；
27B/50BF/81 等保护启动值、延时；
精度：电压 ±0.5V/2%、相位 ±0.5°、频率 0.01Hz 级，周波整定最小 0.5 步长。
诊断、自检与维护
上电全自检：多路模拟通道、DSP、内存、输出继电器自检，故障闪光报错；
在线后台持续自检，不影响保护切换响应；
离线诊断模式：手动测试所有输出、输入、LED、按键、通讯回路；
断路器合闸时长自动监测，超出整定偏差触发告警；
故障代码、动作计数器、失电次数本地面板 / ISScom 可查看清零。
