Beckwith M-3311A 变压器综合保护装置
Beckwith M-3311A 变压器综合保护装置
Beckwith M‑3311A 数字式多绕组变压器保护装置原厂完整操作说明书，覆盖硬件、保护逻辑、人机界面、上位软件 IPScom、通讯、安装、整定、现场校验全流程；设备面向 2/3/4 绕组电力变压器（主变、厂变、自耦变），也可用于发电机变组、母线保护、馈线后备保护，支持 50/60Hz 系统，1A/5A CT 二次可选，符合 IEEE、IEC 电力继电保护标准。
硬件配置与可选配件
1. 标准硬件基础
采样输入：最多 4 套绕组三相 CT + 接地 CT，最多 4 路 PT 电压输入；零序接地电流专用采集回路；
控制回路：标配 6 路可编程状态输入、8 路输出（6 常开 + 2 转换）；可选扩展 I/O（额外 12 输入 + 8 输出）；
通讯端口：前面板 COM1 RS232、背板 COM2 RS23、COM3 RS485；可选 RJ45 以太网；支持 IRIG‑B 对时（BNC 接口）；
存储：故障录波、8 组跳闸 Target 记录、512 条 SOE、接地故障统计、过流累积记录；
供电：宽交直流通用电源，扩展 I/O 机型标配双冗余电源，普通机型可增配冗余电源模块；
安装：标准 19 英寸机架，分标准高度 / 扩展 I/O 高度，支持水平、垂直柜装。
2. 可选配套模块
M‑3931 HMI 本地操作面板：2 行 24 字符液晶、三级权限密码，本地查看量测 / 修改定值；
M‑3911A Target 故障指示灯模组：24 路保护专用 LED，直观区分各类故障动作；
S‑3300 IPScom 上位软件：Windows 端远程整定、波形下载、实时相量监测；
M‑3801D IPSplot Plus 波形分析软件，解析 COMTRADE 录波文件；
专用通讯线缆、冗余高低压电源、串口调制解调器套件。
全套保护功能（ANSI 标准编号划分）
分为标准标配保护、可选电压保护包两大模块，同时内置通用可编程逻辑 IPSlogic。
（一）标配基础保护（出厂全部搭载）
46 负序过流（2/3/4 绕组独立配置）：定时限 / 反时限，防范三相不平衡、断相、不对称短路造成转子过热；提供多组 IEC/IEEE 标准反时限曲线。
49 绕组热过载保护：I²t 热积累模型，单绕组独立启用，监控变压器长期过载发热。
50 瞬时相过流（多组独立元件）：区内短路速断保护；
50G 瞬时接地过流：绕组内部接地瞬时跳闸；
50N 瞬时剩余过流；
50BF 断路器失灵保护：各绕组断路器失灵判别，故障后跳相邻开关；
51 定时 / 反时限相过流：相间短路后备；
51G/51N 反时限接地、剩余过流：接地故障延时后备；
87T 绕组相位差动主保护：双斜率制动，内置 2/4/5 次谐波闭锁（抑制励磁涌流），配 87H 高值瞬时差动；
87GD 接地差动保护：中性点接地绕组内部接地主保护，可投方向判别；
IPSlogic 可编程逻辑：多组与 / 或 / 非延时逻辑，实现负荷减载、LTC 调压闭锁、联锁跳闸、定值自动切换；
TCM 跳闸回路监视、CCM 合闸回路监视（扩展 I/O 专属）；
BM 断路器磨损监测：积分 I²t 统计电弧损耗，达到阈值告警；
Through Fault 穿越故障记录：统计外部短路次数、累积 I²t 损伤，评估变压器绝缘老化。
（二）可选电压保护套件（需订购选配）
24 V/Hz 过激磁保护（2 段定时限 + 1 段反时限，防止铁芯饱和）
27 三相欠压（多段定值，用于低压减载）
59 相过压、59G 开口三角零序过压（绕组匝间、接地监测）
81O/U 四段高低频保护（机组孤岛、系统频率异常）
量测、记录与诊断功能
1. 实时计量监测
三相相电压、线电压、零序电压；正 / 负 / 零序电流；各绕组有功、无功、功率因数；
15/30/60 分钟需求电流、峰值带时标存储；
差动制动电流、各次谐波电流，87T 双斜率曲线实时图形显示；
相量图功能，直观校验 CT/PT 极性、相位匹配。
2. 四大记录存储系统
Target 跳闸记录：存储最近 8 次完整跳闸信息，包含动作元件、时标、故障时刻电流电压；
SOE 事件顺序记录：512 条毫秒级时标，记录输入变位、保护启动、跳闸、通讯状态；
Through Fault 穿越故障记录仪：独立记录外部短路次数、持续时长、累积 I²t；
故障录波器（Oscillograph）：16 倍工频采样，支持 1~24 分区存储，故障前后波形保存，导出标准 COMTRADE 格式，可 IPSplot 软件分析；断电丢失波形数据。
3. 整机自诊断
上电自检、运行实时硬件监测，故障代码通过 DIAG 指示灯闪烁输出；可本地 HMI 或上位查看校验码、软硬件版本。
人机操作体系：本地 HMI + IPScom 上位软件
1. M‑3931 本地 HMI 面板
三级访问权限（1 只读 / 2 可改定值 / 3 系统配置），可自定义 4 位访问密码；
菜单层级：量测状态、故障记录、录波、定值整定、系统配置、通讯、时钟、用户自定义标识；
支持查看相量、差动制动曲线、断路器累积磨损、最大需求电流；
可手动切换 4 组独立定值区，适配变压器空载 / 带载、并网 / 离线不同工况。
2. S‑3300 IPScom 电脑软件（核心运维工具）
完整功能菜单：文件管理、通讯连接、实时监测、继电器定值、工具设置；
监测界面：一次 / 二次量测、谐波、差动曲线、I/O 状态、相量矢量图；
定值管理：读写、对比、保存定值文件，批量下发装置；
记录操作：下载 SOE、故障 Target、穿越故障、录波波形；
通讯配置：串口 / 以太网 / 调制解调器参数、协议（Modbus/DNP3/IEC61850）；
辅助工具：输出测试、固件升级、设备校准、访问码修改。
通讯系统完整规格
物理接口
COM1：前面板 RS232（本地调试）；
COM2：背板 RS232，启用以太网后关闭；
COM3：背板 2 线 RS485 总线（多装置组网）；
可选 RJ45 网口；IRIG‑B 时标 BNC；
支持协议：Modbus RTU/TCP、DNP3.0、BECO2200、选配 IEC 61850；

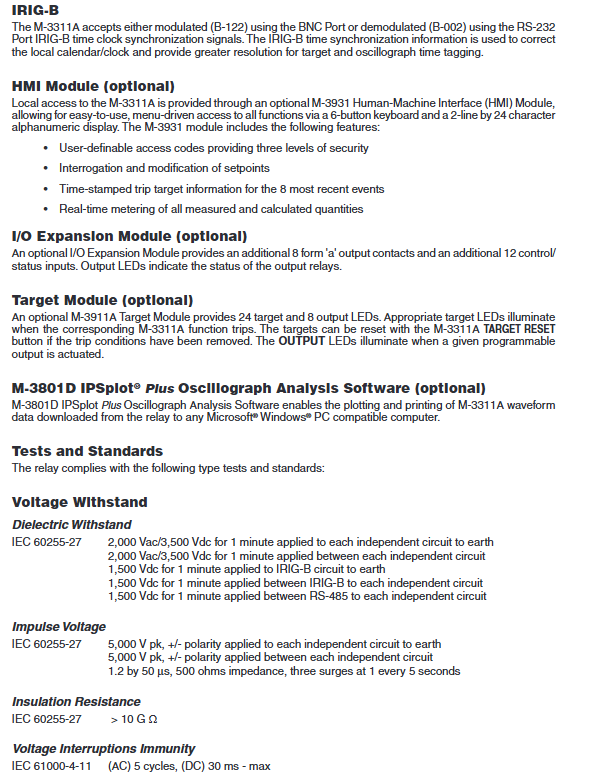

时钟同步：IRIG‑B 调制 / 解调信号，毫秒级时标统一所有事件；
组网能力：RS485 总线最多挂 32 台同系列保护。
系统配置与整定体系
1. 四组独立定值区
装置内置 4 套完整定值，切换方式：HMI 手动、上位通讯、外部无源接点触发；支持复制任意定值区至其他分区。
2. 系统基础设置项
绕组数量（2/3/4 绕组）、CT/PT 变比、变压器接线组别（Y/D/ 自耦标准 / 自定义相位补偿）、相序、零序滤波投退、输出脉冲 / 自保持模式、合闸跳闸回路监视、录波分区数量、触发源配置。
3. 保护整定参数规范
每项保护提供可调启动值、延时、曲线选择、输出触点分配；差动保护支持双斜率、多阶谐波制动门槛；所有功能均支持单独投退，灵活取舍保护配置。
机械、环境与安规标准

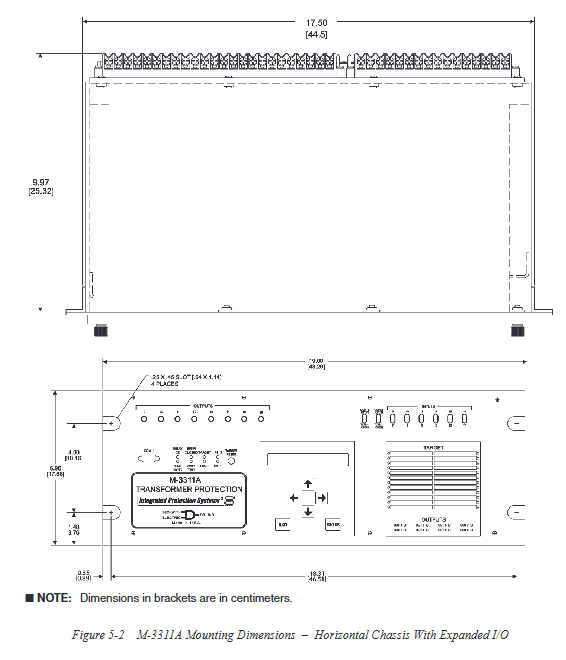

安装：标准 19 英寸机架，分普通 I/O（3U）、扩展 I/O（4U），提供水平 / 垂直开孔图纸；
环境：工作温度‑20℃~+70℃，存储‑65~+100℃，95% 无凝露湿度；满足 IEC 振动、冲击试验；
绝缘与 EMC：2kV 工频耐压、5kV 冲击耐压；静电 8kV 空气 / 4kV 接触、电快速脉冲 4kV、射频辐射抗扰；Class A 辐射发射；
认证：UL508、CSA、CE，符合 IEC 60255 继电保护通用标准；
触点容量：250Vdc 短时 30A 接通，长期 8A 承载，满足跳闸回路容量要求。
接线、安装与现场试验
端子定义：区分各绕组 CT、PT、状态输入、跳闸 / 告警输出、通讯、IRIG‑B；提供 2/3/4 绕组标准一次二次接线图；
施工规范：CT 二次严禁开路，PT 二次可靠接地；耐压试验前拔出插件保护装置；
整机校验章节：分硬件自检、输入输出测试、每项保护独立模拟校验步骤，配套标准测试回路、误差允许范围；
维护：无定期拆解保养，仅周期性保护传动试验；故障整机更换电路板。
