Beckwith M‑3425A 发电机综合保护装置说明书
时间: 2026-06-29浏览次数：
Beckwith M‑3425A 发电机综合保护装置说明书
Beckwith M‑3425A 发电机综合保护装置说明书
产品定位与整机标配 / 可选硬件模块
1. 整机标准硬件配置
信号采集：5 路电压输入、7 路电流输入，支持 1A/5A CT 二次规格；
I/O 基础：6 路可编程状态输入、8 路标准输出（6 常开 + 2 转换触点）；
通讯接口：前面板 RS232、背板 RS232、RS485；标配 COMTRADE/BECO 波形录波，可存储 416 周波故障数据；
事件记录：32 次故障带时标动作记录、512 条 SOE 事件日志；
计量功能：实时测三相电压 / 电流、序分量、有功 / 无功 / 功率因数、阻抗；
自诊断、IRIG‑B 时钟同步、4 组独立定值切换区。

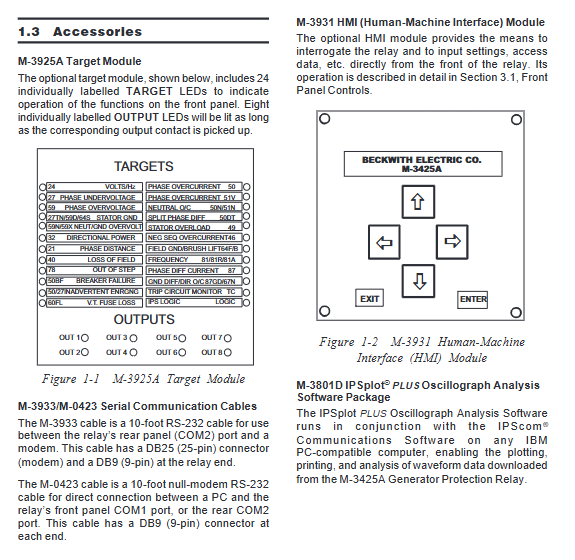

2. 可选扩展配件

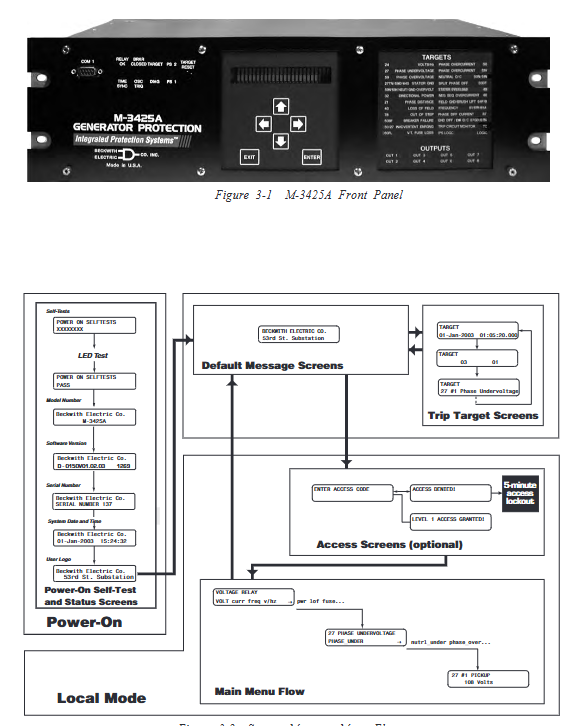

M‑3931 HMI 人机界面：2 行 24 字符液晶面板，三级权限密码本地整定；
M‑3925A Target 故障指示灯模组：24 路保护动作 LED，直观区分故障类型；
M‑3921 励磁接地耦合器：配套 64F/64B 转子接地、电刷脱落保护；
扩展 I/O：额外 8 输入 + 15 输出（仅 IPScom 软件配置）；
冗余电源、RJ45 以太网（支持 Modbus TCP / IEC 61850）；
配套工具：IPScom 组态软件、IPSplus 波形分析软件、20Hz 低频注入整套外设（信号发生器、带通滤波、专用 CT，用于 64S 定子 100% 接地保护）。
3 机械、环境与供电规格
安装：标准 19 英寸机架，分常规 / 扩展 I/O 两种高度，支持水平 / 垂直柜装；提供开孔尺寸图纸；
环境：工作温度‑20℃~+70℃，存储‑65~+100℃；耐受振动、冲击符合 IEC 60255；
供电：宽交直流双规格（AC110/120/230V、DC24/48/125/250V），扩展 I/O 机型双电源；
安规：UL508、CE、CSA 认证，绝缘耐压、静电 / 电快速脉冲浪涌满足电力设备 EMC 标准；
触点容量：跳闸触点短时 30A 接通，持续 8A 承载，感性负载分断能力合规 ANSI C37.90。
三大功能软件包划分（核心保护功能分类）
（一）基础保护包 Base Package（标配全部机型）
覆盖发电机常规电气故障保护，包含 ANSI 标准元件：
24 过激磁 V/Hz 保护（定时限 + 反时限双曲线）
27 三相欠压（三段定值独立延时）
32 方向功率（逆功率 / 低正向功率 / 过载三档，可用于停机联锁）
40 失磁保护（双偏移姆霍兹阻抗圆，带低压加速跳闸）
46 负序过流（定时限 + 反时限，防止转子过热）
50 瞬时相过流、50N 瞬时中性过流
50/27 非同期误合闸保护（失压闭锁过流）
50BF 断路器失灵保护
50DT 分相定时过流（可作裂相差动）
51V 带电压控制 / 电压约束反时限相过流
51N 反时限中性过流
59 三相过压、59N 中性点过压、59X 多功能匝间 / 母线过压
60FL PT 熔丝故障检测（内部逻辑 + 外部输入双模式，自动闭锁误动保护）
67N 剩余方向过流（零序接地定向保护）
81 四段频率高 / 低保护
87 相电流差动、87GD 零序列接地差动
IPSlogic 可编程布尔逻辑（与 / 或 / 非 + 延时，自定义联锁跳闸）
断路器磨损监测 BM、跳闸回路监视 TCM
（二）完整保护包 Comprehensive（在基础包上增加）
21 三段姆霍兹相间距离保护（系统后备，带负荷遮蔽、失步闭锁）
27TN 三次谐波中性点欠压（高阻接地 90% 定子接地）
49 定子热过载 I²t 保护
78 失步 / 振荡保护（三区域姆霍兹 + 遮拦特性，滑极计数）
81A 低频累积计时（防止汽轮机叶片共振疲劳）
81R 频率变化率 df/dt 低频减载
（三）可选订购独立保护功能（出厂选配，不可后期加装）
25 同期检查（压差 / 频差 / 相位闭锁，分热 / 冷母线合闸逻辑）
64F 转子励磁接地、64B 电刷脱落检测（需 M‑3921 耦合器）
64S 20Hz 低频注入式 100% 定子接地保护（整套外置信号设备配套）
各核心保护功能原理、整定范围要点
1. 电压类保护（27/59/27TN/59D/59N/59X）
27/59：三相独立三段定值，支持 RMS 宽频 / DFT 基波两种采样算法；
27TN/59D：利用定子两侧三次谐波电压差值，实现高阻接地发电机大部分绕组接地保护；
59X：开口三角 3V0 电压监测，用于定子匝间短路、母线接地；
64S：外部 20Hz 低频注入定子中性点，发电机并网 / 停机全工况实现 100% 定子接地，弥补三次谐波保护盲区。
2. 功率与失磁保护（32/40）
32 方向功率：
负值 = 逆功率（防止发电机被原动机倒拖电动机运行）；
正值分低有功、过载；第三元件可切换无功监测；
40 失磁：双偏移姆霍兹阻抗特性，区分轻载 / 满载失磁，低压工况缩短跳闸延时，避免系统吸收大量无功崩溃。
3. 电流差动与接地保护（87/87GD/67N/50N/51N）
87 相差动：百分比斜率，支持 CT 变比校正，主保护定子相间短路；
87GD 零序差动：低阻接地机组内部接地主保护；
67N 定向零序过流：区分机内 / 系统接地，防止外部故障误跳发电机；
4. 频率保护（81/81A/81R）
81 四段高低频告警 / 跳闸；
81A 累积低频时长，统计叶片共振损伤；
81R 频率变化率，快速负荷切投。
5. 21 距离 + 78 失步
三段姆霍兹阻抗，第三区专门用于系统功率振荡闭锁，区分永久性相间故障与同步摇摆，避免失步误跳。
6. 25 同期校验
合闸前同时校验电压差、频率差、相位角；支持空母线、带电母线多种并列逻辑，闭锁非同期合闸。
7. 64F/B 转子保护
耦合器向转子注入低频信号，测量励磁对地绝缘电阻，检测励磁绕组接地、碳刷脱开开路故障。
8. 辅助监测功能
BM 断路器监测：积分 I²t 统计电弧磨损，达到阈值告警；
TCM 跳闸回路监视：检测跳闸线圈断线、触点粘连；
60FL PT 断线：检测单相 / 两相 / 三相熔丝熔断，自动闭锁电压相关保护（27/59/40 等）；
IPSlogic 自定义逻辑：6 组独立逻辑单元，可通过输入、故障动作、定时组合实现联锁、自动切换定值组。
整机软件与通讯系统
IPScom® 上位软件：Windows 平台，支持定值读写、实时量测、故障录波下载、SOE 查看、逻辑编程；
通讯协议：标准 Modbus RTU/TCP、BECO2200，选配 IEC 61850；
时间同步：IRIG‑B 调制 / 解调信号，毫秒级时标，故障、录波、事件统一时间基准；
四组定值区：可手动 / HMI / 外部接点 / 通讯切换，适用于机组并网 / 孤岛、不同容量运行工况；切换过程装置短时闭锁保护约 1 秒。
安装、接线与调试章节内容
系统单线图：提供相差动、裂相差动两种主流 CT 接线方案，标注 PT/CT、中性点 CT、同期电压 VX、励磁耦合器完整端子接法；
端子定义：区分电压输入、三相 / 中性点电流、控制输入、跳闸 / 告警输出、通讯、耦合器专用端子；
接地规范：保护地独立粗铜线，CT/PT 二次单点接地，耐压试验需拔开插件避免损坏装置；
调试流程：
1）系统参数录入（CT/PT 变比、接线方式、相序、变压器移相补偿）；
2）启用所需保护功能，分配输出触点、闭锁输入；
3）整定各保护动作值、延时、曲线；
4）录波、事件、时钟配置；
整机标准化测试：手册第六章提供每个保护独立校验步骤、测试回路、合格精度标准，含自检测、模拟量校准、触点输出测试。
记录与诊断功能
Target 故障存储：保存最近 32 次跳闸，记录动作元件、电流电压、时标；
SOE 事件日志：512 条毫秒级事件，记录输入变位、保护启动、跳闸、通讯状态；
故障录波：COMTRADE 国际标准波形，可设置触发源（故障、外部接点、通讯命令），预录 + 故障后录波；
装置自诊断：上电自检、运行实时监测 CPU、内存、外设，故障代码 LED 闪烁提示，附录完整故障码对照表。
