Basler BE1-27 / BE1-59 / BE1-27/59 欠压 / 过压继电器
时间: 2026-06-29浏览次数：
Basler BE1-27 / BE1-59 / BE1-27/59 欠压 / 过压继电器
Basler BE1-27 / BE1-59 / BE1-27/59 欠压 / 过压继电器
通用基础信息
1. 产品定位与应用场景
三款均为固态电压监测保护继电器，采集 PT 二次电压，电压偏离整定阈值后延时输出跳闸 / 告警触点，五大典型应用：
电机保护
欠压（BE1-27）：电压跌落电机启动无力、过载，延时跳闸规避短时压降误动；过压（BE1-59）防止绕组绝缘击穿、闪络接地。
自动切换 ATS 控制
主电源欠压延时切换备用电源；主电源恢复过压监测，平稳切回市电。
分布式热电联产（并网防孤岛）
外网失电机组孤岛升压，27 欠压闭锁变电站重合闸；同时监测过压（无功电容投切升压），故障时快速解列发电机。
变压器保护
分接开关故障导致过励磁 / 欠励磁，BE1-27/59 双功能实现全区间电压保护。
高阻接地故障检测
三相三线 PT 开口三角接线，捕捉零序不平衡过压，普通过流保护无法检出的隐性接地故障。
2. 型号与 Style 编码规则
整机完整标识 = 基础型号 + 风格码（Style Number），风格码分段定义：
采样相数、电压量程、供电类型、瞬时 / 定时 / 反时限时序、触点类型、动作指示灯、安装方式（半嵌 / 突出）。
示例：A3F-E1J-A0S1F 代表单相采样、55~160Vac 量程、定时限、120Vac/125Vdc 供电、两路常开主触点、内部锁存指示灯。
3. 核心电气技术规格
（1）电压采样回路
适用频率 40~70Hz（50/60Hz 系统通用）；
三档可调采集量程：1~40Vac / 55~160Vac / 110~320Vac；
每相负载＜1VA，可持续承受最高 480Vac；
动作精度：整定值 ±2% 或 0.5V（取大值）；返回值为动作点 ±2%。
（2）时序模式（订货可选）
瞬时型：电压超整定 5% 以上，响应＜50ms；
定时限（Definite E1/E2）：0.0~9.9s，步长 0.1s，精度 ±2%/50ms；0 档等于瞬时；
反时限（短 / 中 / 长 C3/C4/D3/D4）：电压偏离越大动作越快，面板 01~99 档位调节，附全套 UV/OV 反时限曲线。
（3）输出触点容量
交流 120Vac：持续 7A 通断；
直流 250Vdc：短时 0.2s 30A，持续 7A，分断 0.3A；
感性负载分断仅 0.3A（L/R=0.04）；
可选常开 NO / 常闭 NC 主触点、辅助触点、电源监视触点。
（4）供电电源多规格
直流：24V (L)、48V (K)、125V (J/Y)、250V (Z)；交流 120/240Vac；宽电压输入，整机功耗 3.8~28.4VA。
电源监视触点：正常供电常闭点断开，失电自动闭合，用于装置故障告警。
（5）动作指示 Target
两种锁存红色 LED：
内部驱动：无需回路电流，适配 NC 触点；
电流驱动：跳闸回路至少 200mA 才可点亮，断电熄灭，上电恢复锁存状态，面板手动复位。
（6）环境、机械与认证
抗冲击三轴 15G、10~500Hz 2G 振动；2kV 工频耐压；
认证：UL508、俄罗斯 GOST-R；
整机 S1 壳体，重量 6.35kg；固态无安装角度限制。
前面板控件与指示灯
面板全部可调旋钮、指示元件：
UV Pickup：欠压动作门槛电位器
UV Time：欠压延时（定时 / 反时限）
UV Inst：欠压瞬时阈值
OV Pickup：过压动作门槛
OV Time：过压延时
OV Inst：过压瞬时阈值
红色电源 LED：通电常亮
UV/OV 动作 LED：电压越限点亮
Target 复位按钮：清除锁存故障灯
隐藏测试按键：非金属杆按压手动驱动输出触点校验回路
内部功能原理框图
信号链路
PT 降压→低通滤波（抑制 226Hz 以上高频干扰）→全波整流，交流转为直流幅值信号送入多路比较器。
比较器分组：欠压瞬时、欠时限时、过压瞬时、过时限时四路独立比较单元，BE1-27/59 中欠压逻辑优先级高于过压。
时序单元：检测越限信号后启动计时，达到设定时长才驱动输出继电器；反时限根据电压偏差大小动态缩短动作时间。
输出分类：主跳闸触点、辅助告警触点、电源监视触点、测试驱动回路。
锁存指示：故障触点闭合后 LED 锁存，断电暂消，重新上电恢复故障指示。
安装、接线、存储维护

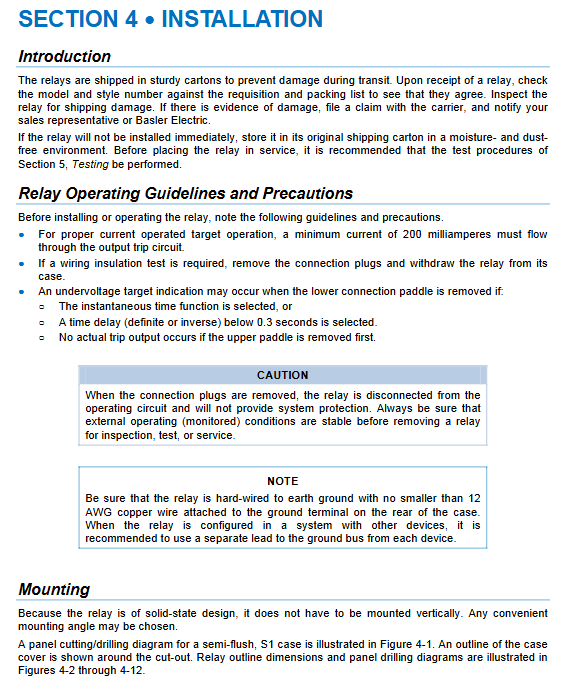

1. 安装方式
S1 壳体支持半嵌式、突出式两种面板安装，配套开孔、三视图图纸；固态结构无垂直安装强制要求。
2. 接线关键要求
主线≥14AWG，接地≥12AWG 独立地线；
2 PT 二次侧就近单点接地，多组互感器仅一处接地；
检修耐压试验需拔出端子底座抽出机芯，防止损坏；
提供单相 / 三相交流、直流跳闸全套标准接线图，区分 27 欠压、59 过压、27/59 一体机端子定义。
3 维护与存储
无定期保养，仅定期整机功能校验；故障无法现场维修，整机更换；
闲置备品每年通电 30 分钟，延长电解电容寿命；
存放防尘防潮，运输使用原厂包装箱。

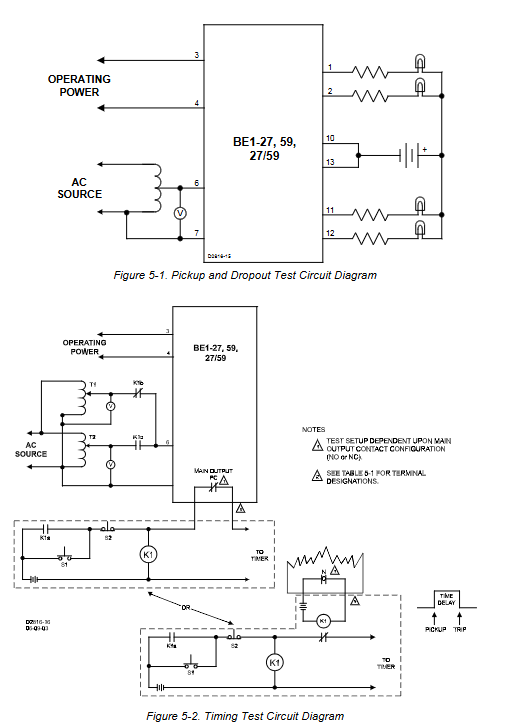

标准化整机测试流程
包含供电监视、动作值（Pickup）、延时三大类测试步骤，配套专用测试回路图，给出各电压量程合格区间、时序误差标准：
电源监视测试：断电校验触点闭合；
欠 / 过压动作值校验：缓慢升降电压记录触发点，匹配 ±2% 精度要求；
瞬时 / 定时 / 反时限时序测试：分别校验 00、01、99 档位动作时长，对照曲线误差范围。
