Basler AVC63-12 / AVC125-10 励磁电压调节器
时间: 2026-06-29浏览次数：
Basler AVC63-12 / AVC125-10 励磁电压调节器
Basler AVC63-12 / AVC125-10 励磁电压调节器
产品工作基本原理
AVC63-12、AVC125-10 用于同步发电机励磁绕组稳压：
采集发电机单相 / 三相输出采样电压，与内部基准对比生成误差信号；
误差信号控制直流励磁输出，动态调节励磁电流，稳定机端电压；
集成多项标配功能：V/Hz 频率补偿、反时限过励保护、残压起励、并联调差、线路压降补偿、辅助信号输入接口，可搭配无功控制器、励磁限流器等外设联动。
完整电气技术规格
1. 供电输入（取自发电机 PT/PMG 永磁机）
支持单相 / 三相，适配 50/60/400Hz 中频机组
参数 AVC63-12 AVC125-10
额定输入电压 90~153Vac 180~264Vac
持续最大容量 1092VA 1750VA
2. 电压采样回路
单相 / 三相可选，每相负载＜1VA；采样电压 90~139Vac / 180~264Vac 两档。
3. 励磁功率输出（F1+、F2-）
参数 AVC63-12 AVC125-10
持续励磁 12Adc@63Vdc 10Adc@125Vdc
10 秒短时强励 24Adc@125Vdc 20Adc@250Vdc
励磁绕组最小电阻 5.25Ω 12.5Ω

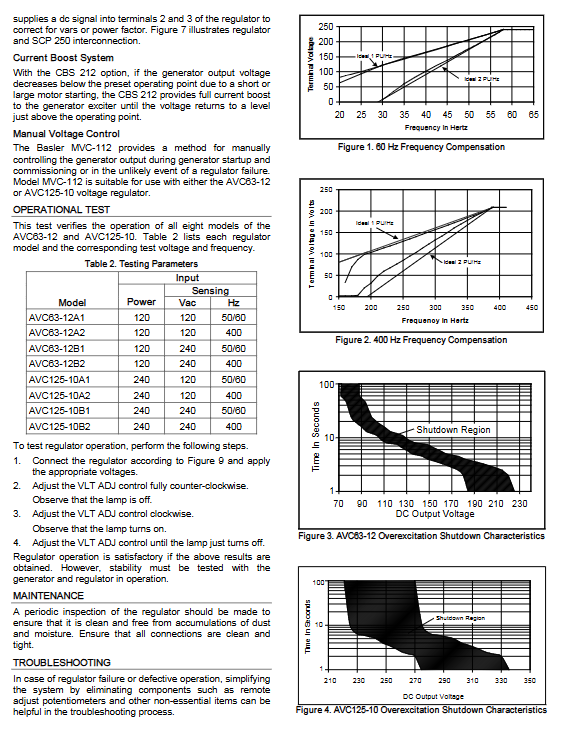

4. 核心控制性能指标
调压精度：设定值 ±0.5%；
温漂：40℃温差仅 ±0.5% 电压偏移；
响应速度：＜4ms；
残压起励：AVC63-12 最低 6Vac，AVC125-10 最低 12Vac；
并联调差（DRP）：0~10% 额定电流可调（0.8PF）；
线路压降补偿 LDC：CT 反向接线启用，仅补偿电感性线路压降；
辅助输入端子 2/3：±3Vdc 模拟信号，对接 SCP250 无功控制器、EL200 励磁限制器。
5. V/Hz 低频频率补偿
跳线二档斜率：1PU V/Hz、2PU V/Hz；
拐点可调：50/60Hz 机型 45~65Hz，400Hz 机型 300~430Hz；
机组降速时自动压低励磁，防止超速过压。
6. 反时限过励停机保护
输出电压越高，保护动作时间越短：
AVC63-12：125Vdc 约 10s 停机，210Vdc≤1s；
AVC125-10：250Vdc 约 10s 停机，370Vdc≤1s；
超限时励磁输出归零保护励磁绕组。
7 电磁兼容与安全认证
认证：UL508、CSA、CE；
EMC：辐射 / 传导发射 Class A，4kV 接触 / 8kV 空气 ESD，2kV 电快速脉冲，工频磁场抗扰；
型式试验：三轴 20G 冲击、18~2000Hz 4.5G 振动；
环境：工作 / 存储 - 40~70℃，最大 95% 无凝露湿度。

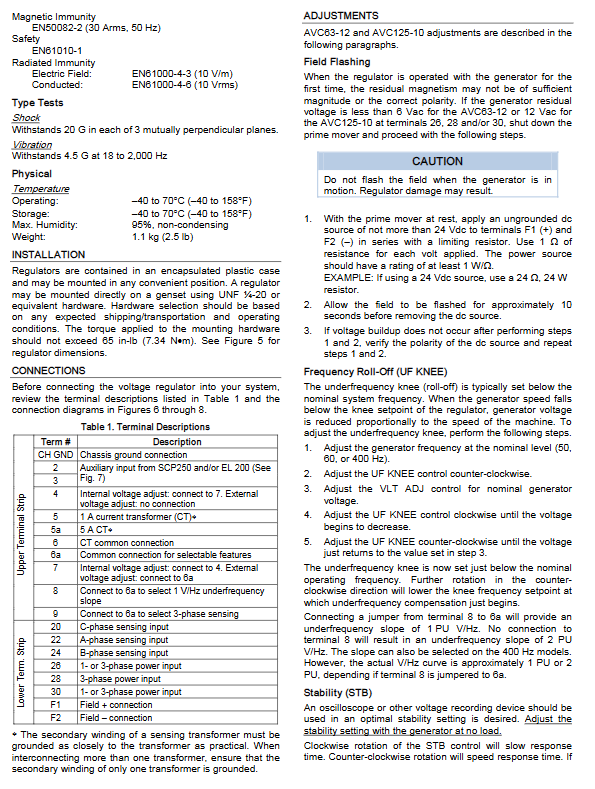

硬件端子定义（上下端子排）
上端控制端子
1 CH GND：机壳保护地
2、3：辅助模拟输入（接 SCP250/EL200）
4、7：内置调压电位短接；断开接外部 10kΩ 远程电位器
5/5a：1A / 5A 电流互感器 CT 公共端
6、6a：功能公共跳线端子
8：跳线至 6a → 1PU V/Hz 斜率；不接为 2PU
9：预留
20/22/24：A/B/C 三相电压采样
26/28/30：单相 / 三相供电输入（PMG/PT 取电）
下端功率端子
F1：励磁正极输出；F2：励磁负极输出
接线关键要求
电压 / 电流互感器二次侧就近单点接地，多 CT 仅允许一处接地。
全部可调电位器与整定步骤
1. VLT ADJ 基准电压
短接 4-7 启用面板旋钮；断开可外接 10kΩ 远程电位器（阻值越大电压越高）。
2. UF KNEE 低频拐点整定
机组额定频率运行；
逆时针旋到底，调电压至额定；
顺时针旋至电压开始下跌，再回调至电压恢复，拐点即设定完成。
3. STB 稳定性（阻尼）
空载调试：逆时针加快响应易振荡，顺时针减缓；先调到轻微振荡再回退消除，带载复测。
4. DRP 并联调差
顺时针增大无功调差，多机并联均分无功；CT 反接切换为线路压降补偿。
5. FAC CAL 工厂校准电位器
仅出厂使用，现场禁止随意调整；偏移后可重新校准最大输出电压。
起励、充磁操作（Field Flashing）
机组停机才可操作，运转充磁会烧毁调节器：
24V 以内直流电源串联限流电阻（1Ω/1V，如 24V 配 24Ω/24W）；
F1 接 +、F2 接 - 通电 10 秒；
无升压调换电源极性重试；
适用发电机残压不足、无法自起励场景。
可选配套扩展模块
ICRM-15 浪涌抑制模块：降低上电冲击电流；
EL200 励磁限流器：快速限制最大励磁电流，信号送入 AVC 辅助端子；
SCP250 无功 / 功率因数控制器：±3V 信号修正调压设定，并网机组控制无功；
CBS212 电流增强系统：短路 / 电机启动时瞬时强励，提升电压支撑；
MVC-112 手动励磁控制器：AVR 故障或调试时备用手动调压。
安装、测试与维护
1. 机械安装
环氧树脂封装整机，任意角度安装；采用 1/4-20 螺栓，扭矩≤7.34N・m；附带整机尺寸图纸。
2. 出厂功能测试电路
外接指示灯负载，通过调节 VLT ADJ 观察灯亮灭，验证调压输出功能。
3. 维护要求
定期清理灰尘潮气，紧固全部接线端子；故障排查建议先断开远程调压、辅助外设简化系统定位问题。
启动与故障排查流程
典型故障及处理
无法起励升压：停机充磁；断电 1 分钟复位过励保护；检查励磁回路无短路；
电压无法达到额定：核对采样接线、负载是否短路；
电压振荡不稳：重新整定 STB 稳定旋钮、检查原动机调速器；
降速后电压不下降：重新调整 UF KNEE 拐点，核对 V/Hz 跳线；
过励频繁跳闸：排查短路、重载、励磁绕组短路。
