Basler L301kc 彩色三线线阵相机操作手册
时间: 2026-06-29浏览次数：
Basler L301kc 彩色三线线阵相机操作手册
Basler L301kc 彩色三线线阵相机操作手册
整机核心硬件规格
1. 传感器核心参数
感光芯片：Kodak 三线彩色 CCD（红 / 绿 / 蓝独立行），每行 2098 像素；
像素尺寸 14μm×14μm，行间中心间距 112μm，填充率 100%；
非均匀性：光响应平均＜5%、最大＜10%；暗信号典型 ±1DN（0dB 增益）；
光谱响应 350~850nm，700nm 后滤光片失效，必须搭配红外截止滤镜保证色彩。
2. 行频与像素时钟
带空间校正：最大行速率 8.0kHz；关闭校正最高 9.2kHz；最低 1kHz；
像素时钟分三档：
20MHz（8bit RGB 模式）、40MHz（双像素 8/10bit）、60MHz（单像素 8/10bit）。
3. 供电与环境
供电：12VDC±10%，整机功耗＜5.1W；
工作温：0~50℃；存储温 - 65~+85℃；湿度 20~80% 无凝露；
抗振动、冲击符合工业标准，外壳需通风散热防止高温烫伤。
4. 镜头与机械基础
镜头接口：F 口；
外壳高精度平面 / 平行度加工，前置、侧面均预留 M4 安装孔。
相机接口、线缆、硬件电路
1. 两类接口（后置）
26pin MDR Camera Link 接口：传输图像数据、RS-644 串口、ExSync 外触发、Integrate 曝光同步信号；定义 LVDS 差分信号引脚；
6pin 广濑微型推拉电源座：12V 直流输入，严禁反接。
2. 配套线缆规范
Camera Link 数据线：原厂 3m/5m 标准件，最大推荐长度 10m；专用线缆可引出 IntEn 曝光信号；
电源线：双屏蔽双绞线，最长 6 米，电源端屏蔽接地。
3. 内部收发芯片
图像发送 DS90CR287，帧采集器接收推荐 DS90CR288/288A；串口收发采用 DS90LV047A/048A 差分芯片，标准 RS-644（Camera Link 内置串口）。
4. 输入 / 输出信号详解
输入信号：ExSync 外触发
控制行读出与曝光，分边沿 / 电平 / 可编程三种曝光模式；信号必须跳变，最小高电平 0.35μs。
输出信号
Pixel Clock 像素时钟：数据采样基准；
Line Valid（LV）：有效行标识；Data Valid 恒等于 LV，无单独作用；
Integrate Enabled（IntEn）：曝光起止差分信号，可做闪光灯同步；普通线缆无法引出，需 Basler 专用线。
5. 五大图像输出模式
模式 像素时钟 数据格式说明
20MHz 8bit RGB 20MHz 单时钟周期同时输出 R/G/B 各 8bit，彩色原生输出
60MHz 单像素 8bit 60MHz 逐行依次输出 R/G 单 8bit
60MHz 单像素 10bit 60MHz 原生 10bit ADC 输出
40MHz 双像素 8bit 40MHz 单周期输出两组像素，提升带宽
40MHz 双像素 10bit 40MHz 双通道 10bit 高精度输出
6. 串口通信 RS-644
标准 8N1 串口，可通过 Basler k-BIC 转换器转为 RS232 直连电脑；提供 CCT + 图形工具与底层二进制指令两套配置方式。
7. 后置状态 LED
上电橙灯常亮为正常；故障时红绿交替闪烁，不同闪烁次数对应不同报错代码。
核心成像功能（相机内部算法）
1. 工作流程原理
三线 CCD 同步曝光，模拟信号经独立 VGA 增益电路、10bit ADC 模数转换；存入 FIFO 缓存，经空间校正对齐三色像素后通过 Camera Link 输出。
2. 曝光两大工作模式
（1）ExSync 外触发模式（产线编码器标配）
边沿控制：完整 ExSync 周期全部曝光，上升沿读出；
电平控制：仅 ExSync 低电平阶段曝光；
可编程：上升沿启动曝光，时长由 Timer1 寄存器设定。
（2）Free Run 自由运行（无外部触发）
内部 Timer1（曝光时长）+Timer2（行间间隔）控制行频，支持边沿 / 可编程两种子模式。
限制：总周期不得小于最小行周期，超限报行频过载故障。

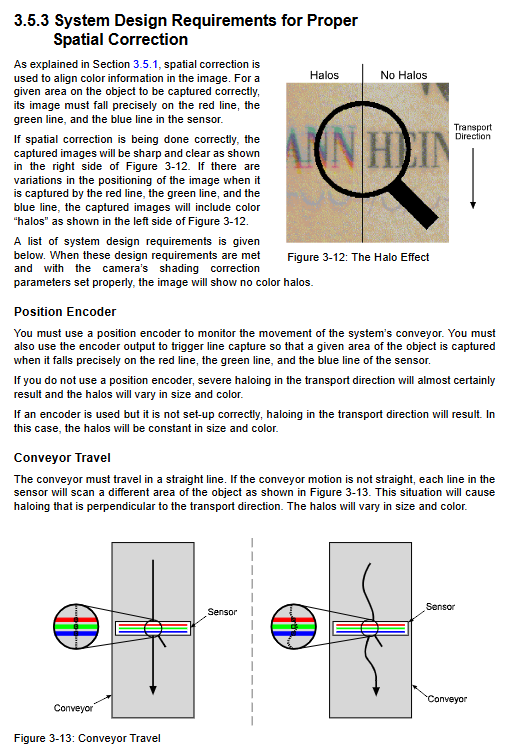

3. 空间校正 Spatial Correction（本机核心特色）
原理
R/G/B 感光行物理间隔 112μm，运动物体同一位置会分三次被三色行捕获，直接输出会出现彩色拖影 / 色边（光晕）；相机内置 FIFO 缓存多行数据，按设定偏移对齐 RGB，消除色差。
使用强制条件
仅 8bit 输出模式可用，10bit 自动关闭校正；
必须编码器逐行触发、输送速度稳定；
传感器必须与输送方向垂直、物面平行，推荐远心镜头；
需配置两个关键参数：
校正延迟行数：物体移动跨三色行所需编码器步数（1~16）；
起始行：物体先经过红行设 Red，先蓝行设 Blue。
配套系统计算公式
给出放大倍率、视场宽、图像宽高比标准计算公式与工程实例。
4. 增益 Gain 与偏移 Offset（白平衡调节）
三色通道独立可调增益：96（0dB）~1023（33.6dB）；增益抬升同步放大噪声；
偏移 0~255 可调，用于压低暗电平；
建议优先调节光源 / 曝光，少用高增益。
5. Digital Shift 数字移位
10bit 原始 ADC 数据可左移 1/2/3 档，等效放大 2/4/8 倍；存在饱和限制，强光场景禁止高移位，分 8/10bit 两套移位规则与使用限制。
6. AOI 感兴趣区域
可截取每行指定像素区间输出，减少数据量，但不提升最大行频；配置起始像素、输出长度两个参数。
7. 六组内置测试图（故障诊断）
无光学成像，直接输出标准渐变图，用于线缆、采集卡、通讯故障排查：
灰度渐变；2. 移动垂直灰度；3. 移动水平（校验空间校正）；4/5/6 单红 / 绿 / 蓝渐变；
使用限制：开启测试图时空间校正、移位功能失效。
8. 参数配置集（非易失存储）
三类参数组永久保存在相机 EEPROM：
Work Set（RAM 临时当前参数，断电丢失）；
Factory Set（出厂默认，只读不可改）；
15 组 User Set（用户自定义参数，可保存、开机自选加载）；
支持设置开机默认加载组。
9. 相机自检测
实时监控行频溢出、FPGA 故障、EEPROM 校验错、串口指令错误等，状态可通过工具 / 二进制指令读取，后置 LED 同步报错闪烁。
相机配置：CCT + 图形工具 + 底层二进制指令
方案一：CCT + 可视化软件（Windows）
Basler 官方图形配置工具，通过 RS-644 串口连接相机；功能：可视化修改全部参数、一键保存用户配置、导出参数文件、自动生成底层指令；支持在线刷新相机实时状态。
方案二：二进制串口底层指令（二次开发用）
1. 通讯帧标准
帧结构：STX 起始 (0x02)+ 描述符 + 数据 + BCC 异或校验 + ETX 结束 (0x06ACK/0x15NAK)；小端字节序；
校验规则：描述符 + 数据异或得到 BCC 校验码，出错返回 NAK。
2. 完整指令集（读写分开）
覆盖全部硬件功能：
曝光模式、Timer1/Timer2、空间校正参数、数字移位、AOI、三色增益 / 偏移、输出模式、测试图、相机复位；
读取类指令：固件版本、序列号、型号、内部温度、整机故障状态、串口波特率；
存储类：拷贝工作集 / 用户集、设置开机配置组；
串口波特率修改指令（默认 9600，重启恢复默认）。
每条指令提供 ID、数据长度、读写标识、取值范围与实操示例。

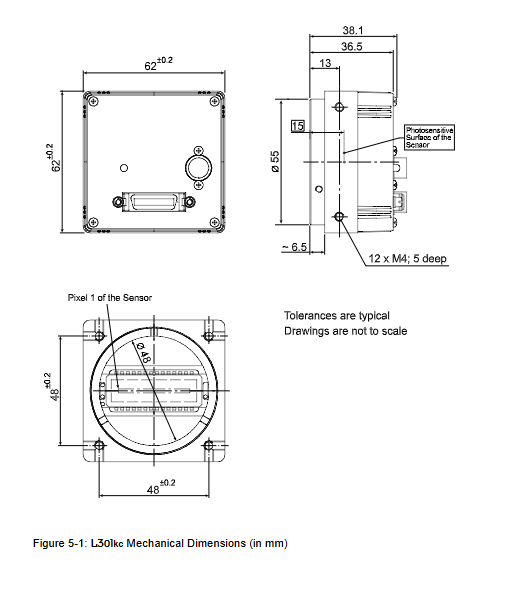

机械尺寸与安装规范
整机毫米图纸：长宽厚、前置 / 侧面 M4 安装孔位置；
F 镜头座尺寸；
CCD 芯片定位公差（平移、旋转精度）；
安装警告：拆封立即装镜头，避免传感器积灰。
完整故障排查手册
分四大类故障树形排查流程，配套报修信息采集清单：
无图像：依次排查供电、LED 报错、ExSync 触发、时序参数、采集卡、线缆；
图像质量差（全黑 / 全白 / 噪点 / 彩色光晕）：
色边光晕→空间校正参数 / 安装垂直度 / 输送平行度异常；
噪点高→温度过高、曝光过长、增益过高、交流光源；
过曝 / 欠曝→光圈、曝光、增益调节；
硬件接口故障：Camera Link 线缆、采集卡配置文件、硬件替换定位；
RS-644 串口通讯失败：串口参数 8N1、软件端口占用、线缆故障；
LED 故障闪烁码速查表
3 闪 = 无 ExSync 触发；5/6 = 配置集读写失败；7=FPGA 指令错误；8=FPGA 加载失败；无灯 = 供电不足。
报修必备资料
相机 ID、序列号、采集卡型号、CCT 版本、故障详细描述、当前参数文件、故障截图 / 测试图。
