Basler CBS 212A 电流增强励磁系统
时间: 2026-06-29浏览次数：
Basler CBS 212A 电流增强励磁系统
Basler CBS 212A 电流增强励磁系统
产品概述与核心工作原理
CBS 212A 是无刷发电机专用励磁辅助增强设备，依靠发电机出线侧两台功率电流互感器 CT 取能，为发电机励磁绕组提供强化励磁电流；
触发工况：发电机机端电压跌落至无法维持正常励磁电流时自动投入，主要应对两大场景：
电机启动冲击负载；
发电机出线短路故障，快速抬升励磁、支撑系统电压、保障故障可靠切除。
核心功能特点
短路故障瞬时响应，无延时投入强励；
短时最大励磁输出直流 20A，可持续输出 10 秒；
仅在发电机电压过低时自动激活，正常工况不介入；
适配 50Hz/60Hz 无刷同步发电机；
励磁强制输出电压上限可通过跳线调节；
覆盖多种功率等级发电机组，适配广范围应用。
产品应用优势
瞬时提供强励支撑，稳定电网电压，提升系统暂态稳定性；
省去昂贵的永磁发电机 PMG 及配套励磁强化方案，降低设备成本；
接线简单、参数调试便捷，大幅缩短现场调试投运周期。

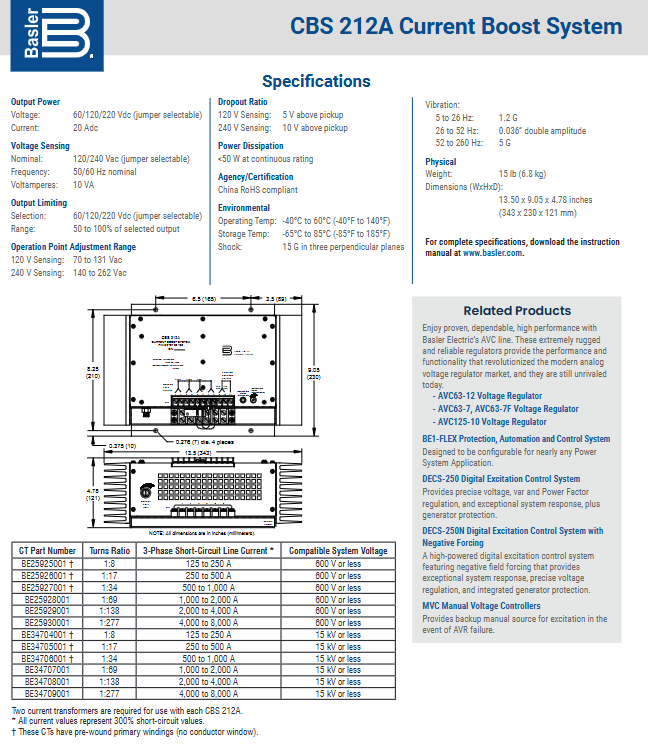

电气规格参数
1. 励磁输出参数
最大直流输出电流：20 Adc；
连续额定工况功耗：＜50W；
输出电压档位（跳线切换）：60/120/220 Vdc；输出限幅可调区间：选定档位的 50%~100%。
2. 电压采样回路
额定采样电压：120Vac / 240Vac（跳线二选一）；
适配频率：50/60Hz；采样回路负载：10 VA；
动作电压调节范围：
120V 采样：70~131 Vac；
240V 采样：140~262 Vac；
回落差值：120V 采样时高于动作值 5V 复位；240V 采样时高于动作值 10V 复位。
3. 配套 CT 要求与选型表
硬性要求：单台 CBS 212A 必须搭配2 台同规格 CT使用；
CT 分两大电压系列：600V 及以下低压系统、15kV 及以下中高压系统；
变比覆盖 1:8 ~ 1:277，适配三相短路电流 125A~8000A；
带†标识型号为预制一次绕组，无穿心窗口；
表格清晰列出 CT 料号、变比、适配短路电流、系统额定电压。
4. 输入过载耐受
CT 侧取自发电机出线短路电流，可承受 300% 额定短路电流冲击。
环境、抗振冲击与认证
温度区间
运行温度：-40℃ ~ +60℃；
存储温度：-65℃ ~ +85℃；
抗冲击：三轴任意方向可承受 15G 冲击；
抗振动分级
5~26Hz：1.2G；
26~52Hz：双振幅 0.036 英寸；
52~260Hz：5G；全程无损坏、性能不衰减；
环保认证：符合中国 RoHS 标准。
机械尺寸与重量
外形尺寸（宽 × 高 × 深）：13.50 × 9.05 × 4.78 英寸（343 × 230 × 121 mm）；
整机重量：15 lb（6.8 kg）；
面板配置：输出限幅选择跳线、输出调节旋钮、4 个 7mm 安装固定孔。
典型接线方案

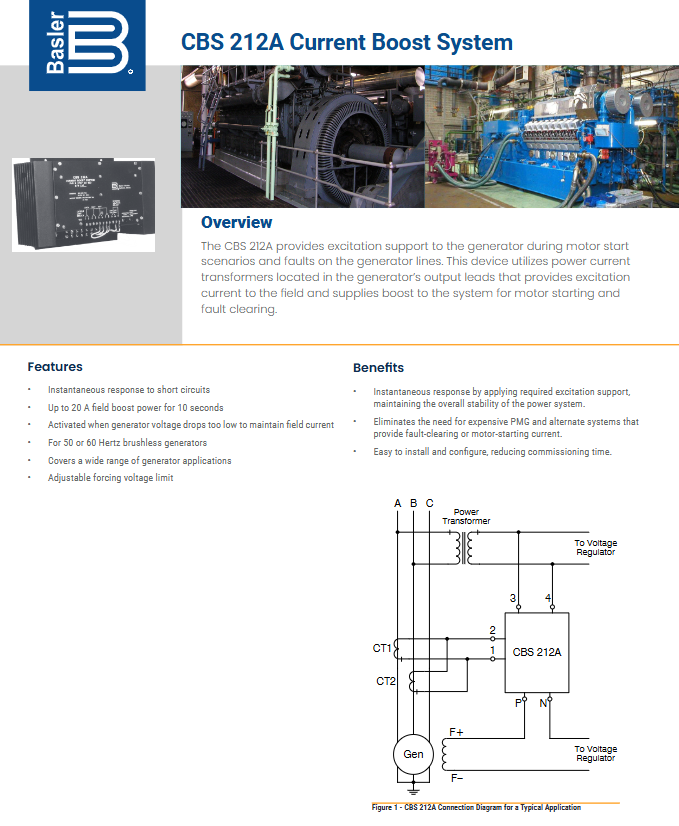

文档附图 1 为标准应用接线：
A/B/C 三相发电机出线接入两台 CT（CT1、CT2）；
CT 二次侧接入 CBS 212A 取能；
CBS 输出 F+、F - 连接发电机励磁绕组；
P、N 端子接入电压调节器 AVR 采样回路，联动调压系统协同工作。
