Basler BE3-25 同步检查继电器
时间: 2026-06-29浏览次数：
Basler BE3-25 同步检查继电器
Basler BE3-25 同步检查继电器

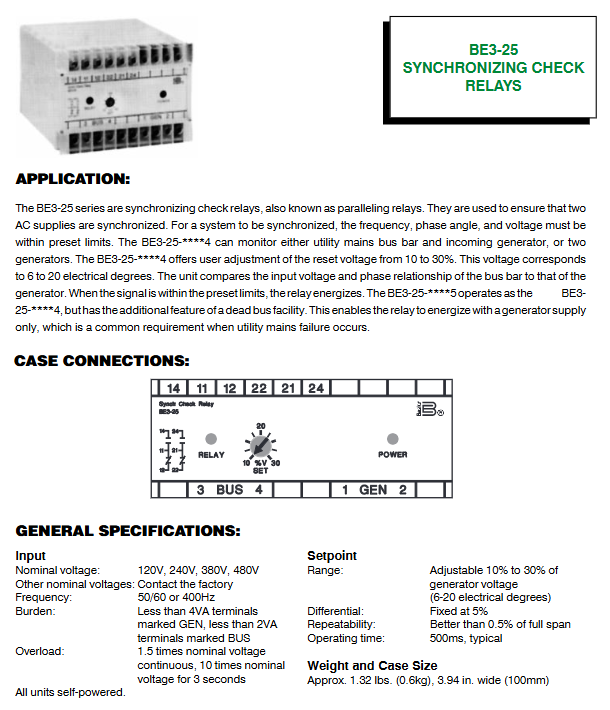

产品应用与两款细分型号功能区别
1. 核心用途
BE3-25 属于同步校验继电器（并网并联继电器），用于两路交流电源并网前校验，只有电压、频率、相位角三者同时在设定阈值内，继电器输出触点闭合，允许合闸并网；可监测母线 + 待并发电机，也可用于两台发电机之间同步。
2. 两个型号版本差异
**BE3-25-**4
基础款：仅同时采集母线 BUS、发电机 GEN 两路电压做同步比对；
同步压差整定范围：发电机电压 10%~30%，对应电气相位角 6°~20°；
压差固定回差 5%，重复精度优于满量程 0.5%；典型动作时间 500ms。
BE3-25-5
在 4 型全部功能基础上增加失压母线（Dead Bus）功能：仅发电机侧有电、母线失电时继电器也可吸合，适用于外网停电、机组孤岛启动场景。
端子定义与硬件结构
机身端子排布：14、11、12、22、21、24；功能端子标识：
3：BUS 母线电压输入
4：GEN 发电机电压输入
2：电源指示灯 POWER
SET 旋钮：同步压差 / 相位角整定旋钮
整机为 DIN 导轨卡扣式安装，净重约 0.6kg（1.32 磅），宽度 100mm（3.94 英寸）。
通用电气输入规格
额定输入电压
标准档位：120V、240V、380V、480V；特殊电压可向工厂定制。
支持频率
50/60Hz 工频，也可选 400Hz 中频机型。
输入负载（Burden）
发电机 GEN 端子负载＜4VA；母线 BUS 端子负载＜2VA。
电压过载耐受
长期可持续承受 1.5 倍额定电压；短时 3 秒可承受 10 倍额定电压冲击。
供电方式
整机自供电，无需外部辅助电源。
整定参数指标
可调压差区间：发电机额定电压 10%~30%，对应 6~20 电角度；
固定回差：5%；
重复精度：优于满量程 0.5%；
典型动作响应时间：500ms。
输出触点性能参数
触点类型：DPDT 双刀双掷
交流负载额定
250V AC，5A，非阻性负载，容量 1200VA；
直流阻性负载
125V DC，1A，容量 120W；
机械寿命：500 万次动作；
绝缘耐压：输入、外壳、辅助回路之间 4kV RMS/50Hz 耐压 1 分钟；
冲击耐压：5kV 瞬态冲击，满足 IEC 801、EN 55020 电磁标准。
环境、防护与电磁兼容性能
1. 温度范围
正常工作温度：0℃ ~ +60℃
功能耐受温度：-25℃ ~ +70℃
存储温度：-40℃ ~ +70℃
温度系数：0.03%/℃（200ppm/℃）
2. 湿度
相对湿度 95%，无凝露环境可用。
3. 电磁抗扰
射频干扰 RFI 等级 N；
高频干扰测试：2.5kV/1MHz，符合 IEC 255-4；
满足 BS EN 61010、ANSI C37、VDE、IEC 801 等多国电气安全标准。
4. 防护等级与材质
壳体 IP50，接线端子 IP30；
阻燃等级 UL94 V0；防护等级 II 类（IEC 348）。
5. 安装规范
适配 35mm 标准 DIN 导轨（DIN-EN 50022、BS 5584）；任意角度均可安装，无垂直安装限制。
认证、订货编码规则
产品认证
UL 认可、CSA 认证、CE 合规，满足全球主流设备准入标准。
订货编码规则
完整设备标识 = 型号 BE3-25 + 完整风格码（Style Number）；
风格码分段定义：输入相数、传感电压规格、额定频率、外部辅助电源、输出类型，每一栏选择对应字母 / 数字组合构成完整型号。
