Basler BE1-32R / BE1-32O/U 方向功率继电器操作手册
时间: 2026-06-29浏览次数：
Basler BE1-32R / BE1-32O/U 方向功率继电器操作手册
Basler BE1-32R / BE1-32O/U 方向功率继电器操作手册
通用信息（产品定位、七大应用场景、型号编码、完整电气规格）
1. 产品核心定位
两款固态继电器通过采集系统电压、电流计算有功功率 P=EIcosθ，判别功率流向，用于单相 / 三相电网的过功率、欠功率、逆功率保护；BE1-32R 仅检测单向过 / 逆功率；BE1-32O/U 集成过功率 + 欠功率双检测；不建议在功率因数＜0.1 工况使用。
2. 七大典型工业应用场景
防电机运行（逆功率保护）
同步发电机失去原动机，被电网拖动变为电机，会损坏汽轮机、柴油机、燃气轮机；表格给出不同原动机逆功率保护整定区间：水轮机 0.2~2% 额定 kW、汽轮机 0.5~3%、柴油机最高 25%、燃气轮机最高 50%；可配置延时规避并网暂态误动。
分布式并机控制（热电联产）
电网进线功率超限自动启动发电机；电网功率过低自动停机，BE1-32O/U 一机同时实现超发 / 欠发监测。
发电机过载保护
功率越限触发报警、切负荷、启动备用机组。
联络变压器 / 配网保护
监测两台主变潮流，防止反向送电、过载。
机组延时电气跳闸
大型汽轮机组非电气故障跳闸时，延时断开断路器，排出管道余汽。
断路器分位监测
检测进线开关断开后功率反向，联动分闸隔离。
无功功率（Var）监测
通过调整采集电压相移 90°，将有功功率继电器改造用于无功潮流监测，识别发电机失磁工况。
3. 型号与风格编码规则
设备完整标识由型号 + 风格码（Style Number） 组成，印在面板、插拔底座、机壳内部；风格码分段定义：采集输入类型、功率测量量程、输出触点类型、供电规格、时序类型、动作指示器、辅助输出、安装方式等，附带编码拆解示例。
采集输入共 5 类：
A：单相相电压 + 单相电流（无相序敏感）
B/V：线电压 + 单相电流（60Hz B、50Hz V，相序敏感）
C：三相线电压 + 单相电流（无相序敏感）
D：三相相电压 + 三相电流（无相序敏感）
E：两相电流 + 三相线电压（二瓦计法，相序敏感）
4. 全套电气性能规格
（1）电流 / 电压采集回路
适配标准 5A 二次 CT；分多档采集量程，区分连续、1 分钟、1 秒短时过载电流；
电压取自 PT 二次，持续耐压 150% 额定，采集负载＜1VA；
各档位 CT 回路阻抗（Burden）详细表格，用于 CT 二次负载校核。
（2）动作指示器（Target）
可选内置驱动型 / 电流驱动型；电流驱动型最低动作电流 200mA，电子锁存 LED，面板手动复位；断电熄灭，上电恢复锁存状态。
（3）输出触点容量
区分交流阻性、直流阻性、感性负载分档额定电流，支持常开 NO / 常闭 NC/SPDT 辅助触点、电源状态监视触点。
（4）供电电源
4 类供电规格（24Vdc/48Vdc/125Vdc&120Vac/250Vdc&240Vac），标注功耗、输入电压范围；R 型 24Vdc 最低启动电压 14V，运行后可低至 12V。
（5）动作精度
单相：PF=1 时误差 ±2% 设定值；0.5＜PF＜1 时 ±5%；
三相：PF=1 时 ±2%，0.5＜PF＜1 时 ±5%；
返回值：动作值 95% 可靠返回。
（6）时序特性（三种时序模式）
瞬时型：2 倍动作功率下，60Hz 响应＜80ms，50Hz＜100ms；欠功率瞬时响应更快（＜50ms@60Hz）；
定时限（Definite Time）：0.1~9.9s（×0.1 倍率）、1~99s（×1 倍率），00 档位 = 瞬时；时序误差 ±5% 或 50ms；
反时限（Inverse Time）：仅过功率可用，多组标准反时限曲线，面板拨码 01~99 选择曲线。
（7）功率整定范围
表格列出单相 / 三相、120V/208/240V 下所有高低量程档位功率设定值（0.5W~6000W 区间）。
（8）环境与机械、型式试验
温度：工作 - 40℃~+70℃；存储 - 65℃~100℃；
抗振：10~500Hz 2G 三轴振动；抗冲击：三轴 15G；
绝缘耐压、浪涌抗扰、射频抗干扰符合 IEEE、IEC 标准；
重量：S1 壳体最大 13.5lb，M1 壳体 18.5lb。
面板操作与指示灯（Front Panel Controls）
全部整定元件、指示灯、复位按钮集中于前面板，包含：
量程切换开关（高 / 低功率档）；
过功率拨码延时、延时倍率开关（0.1/1.0）；
过功率档位调节旋钮（Tap）；
欠功率电位器（10%~95% 过功率设定）；
两路动作指示灯（Over/Under Pickup LED）、电源指示灯；
动作指示器复位按钮；
输出测试隐藏按键（非金属杆手动触发校验输出）；
档位功率对照表印刷于面板。
功能原理说明
信号采集流程
CT/PT 采集电流电压送入内部 kW 乘法变换器，计算真实有功功率，输出直流模拟电压送入比较器，与面板整定阈值对比，触发时序回路、输出继电器、锁存指示器。
相序敏感性
B/V/E 采集方式对 ABC/ACB 相序敏感，接线必须匹配相序；A/C/D 无相序要求。
输出回路分类
主保护输出：过功率、欠功率独立触点；
辅助输出：可选 NO/NC/SPDT；
电源状态监视：供电丢失时触点变位；插拔底座会短接状态输出。
电源与指示器逻辑
整机隔离宽幅电源，无极性；电子锁存指示器仅可手动复位，断电暂消、上电恢复。
安装、接线、维护、存储

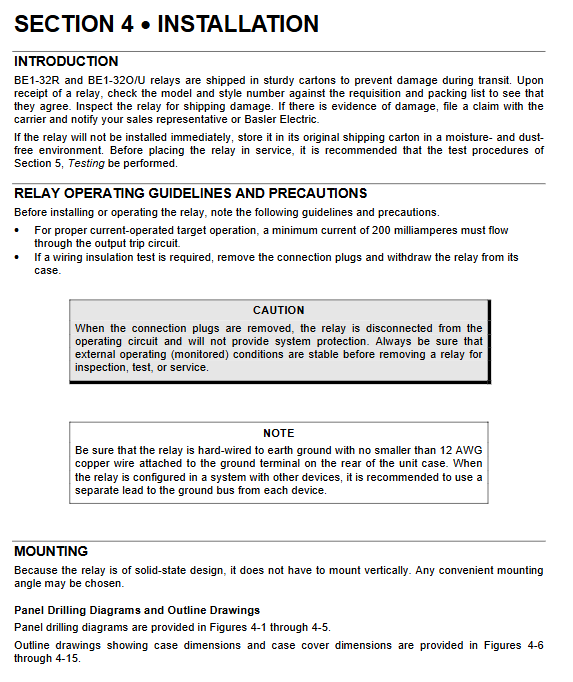

1. 安装规范
固态无机械结构，无垂直安装强制要求；提供 S1、M1 两种壳体的半嵌式、突出式安装开孔尺寸、整机外形三视图；安装螺丝规格、面板开孔图纸齐全。
2. 接线规范
主回路接线≥14AWG，接地≥12AWG 独立地线；
分五大类图纸：控制回路总图、5 种采集类型内部接线、BE1-32R/BE1-32O/U 外部标准接线、5 类采集方式现场接线图；
耐压试验前必须拔下插头抽出机芯，防止设备损坏；电流驱动型指示器跳闸回路需保证≥200mA 电流。
3. 维护与维修
无定期预防性维护，仅按周期做整机校验；
电路板不支持现场维修，故障直接更换插拔机芯；返修需联系厂商获取授权；
配套专用测试插头：无需抽出设备即可在线校验内部回路。
4. 存储要求
闲置设备每年通电 30 分钟，延长电解电容寿命；存放环境防尘防潮。

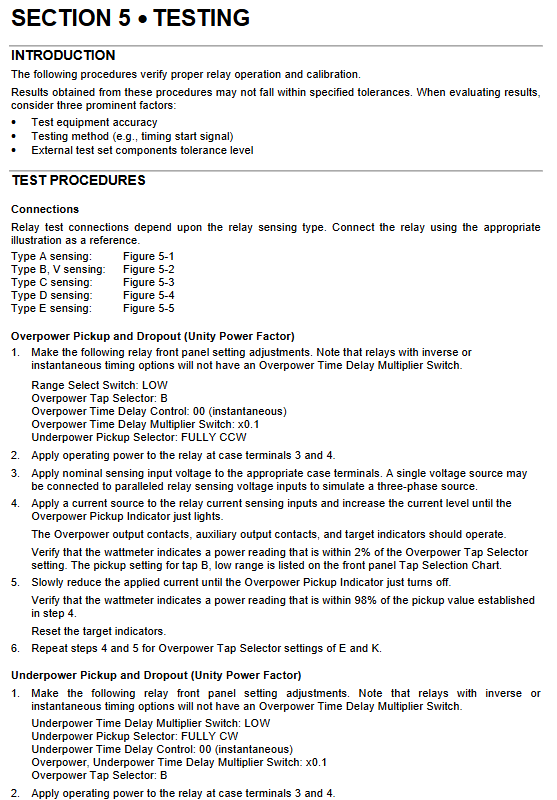

整机校验测试流程
提供标准化现场校验步骤，配套 5 种采集方式专用测试接线图，覆盖全部校验项目：
过功率动作 / 返回值校验（单位功率因数）；
欠功率动作 / 返回值校验；
瞬时动作时间测试；
定时限延时精度测试（过 / 欠功率分开）；
过功率反时限曲线校验；
每种测试给出面板整定参数、标准合格误差范围、功率换算公式（不同采集类型对应不同功率计算公式）。
