Basler Electric PRS-250 Veri-Sync 同步继电器

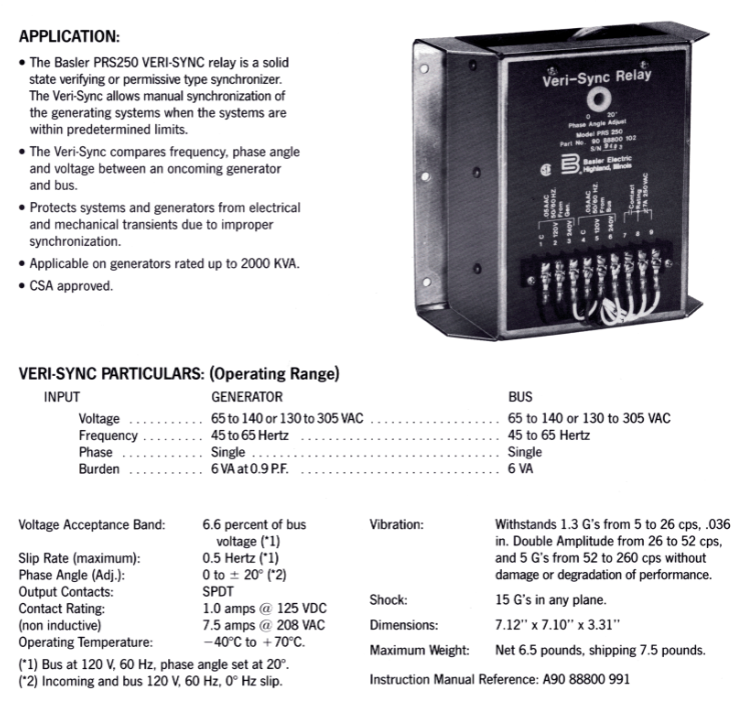

输入电气参数（输入侧、发电机侧、母线侧通用电气规格）

工作电压

支持两种交流电压区间：65~140 VAC / 130~305 VAC，输入、发电机、母线三路电压规格一致。

工作频率

适用频率范围 45~65Hz。

负载功耗（Burden）

功率因数 0.9 工况下，功耗 6VA。

同步控制核心性能指标（同步判定阈值）

所有带 * 1 标注参数测试基准：母线 120V、60Hz，相位角设置 20°；*2 基准：输入与母线均 120V/60Hz、滑差 0Hz。

电压允许偏差区间：母线电压的 ±6.6%

最大允许滑差频率：0.5Hz

可调相位角：0 ~ ±20°

输出触点类型：单刀双掷（SPDT）

触点额定负载（无感负载）

直流：1A @ 125 VDC

交流：7.5A @ 208 VAC

环境耐受参数

工作温度：-40℃ ~ +70℃

抗振动性能

5~26Hz：可承受 1.3G 加速度

26~52Hz：双振幅 0.036 英寸

52~260Hz：可承受 5G 加速度

全程振动不会造成设备损坏、性能衰减。

抗冲击：任意轴向可承受 15G 冲击。

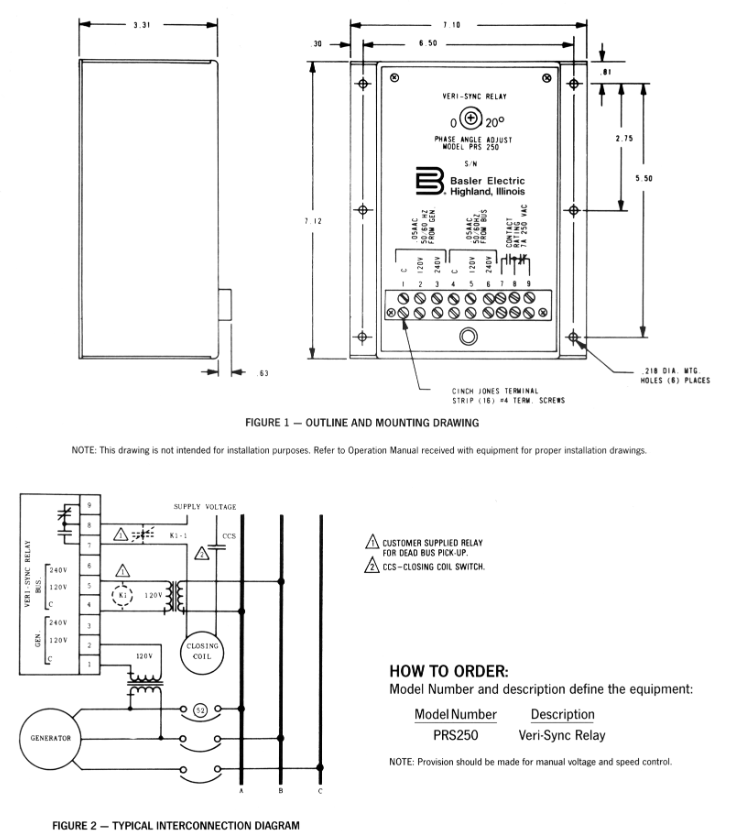

机械尺寸与重量

外形尺寸：7.12 英寸 × 7.10 英寸 × 3.31 英寸

重量：净重最大 6.5 磅，运输毛重 7.5 磅

接线、配套与使用说明

附典型互联接线图（Figure 2），区分发电机回路、母线线圈、合闸开关 CCS 等接线端子；

配套要求：需客户自备失压母线拾取继电器；CCS 为合闸线圈开关；

使用提示：设备使用场景需额外配置手动电压、转速调节装置；

配套手册编号：A90 88800 991。

订货信息

完整型号：PRS250

产品名称：Veri-Sync Relay（同步校验继电器）

型号唯一对应设备规格，型号与描述共同确定设备配置。
