Basler pilot 系列面阵工业相机 piA2400-17gc
时间: 2026-06-29浏览次数：
Basler pilot 系列面阵工业相机 piA2400-17gc
Basler pilot 系列面阵工业相机 piA2400-17gc

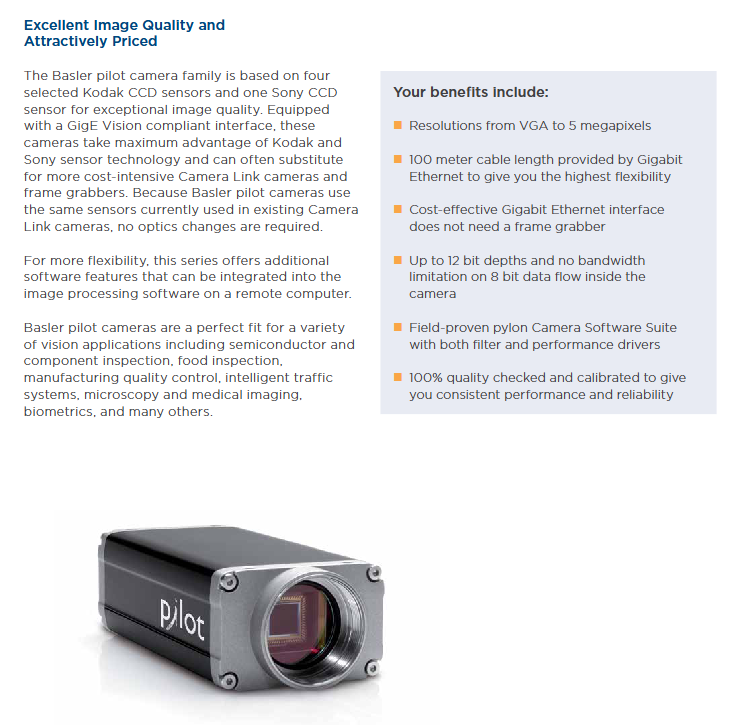

Basler pilot 系列相机产品概述
1. 产品定位与传感器方案
pilot 是 Basler 经济型千兆网工业面阵相机系列，搭载4 款柯达 CCD+1 款索尼 CCD，分黑白 / 彩色版本，覆盖 VGA 至 500 万像素，最高帧率 210fps；目标替代高价 Camera Link 相机与图像采集卡，无需更换原有光学镜头即可直接替换。
2. 接口核心优势
采用GigE Vision 千兆以太网标准接口，布线最长可达 100 米，无需额外采集卡，硬件成本更低；相机内部支持最高 12bit 图像深度，8bit 数据流无带宽限制。
3. 适用行业场景
半导体元器件检测、食品检测、制造业质检、智能交通、显微成像、医疗影像、生物识别等机器视觉领域。
4. 产品通用核心收益
分辨率覆盖 VGA~5MP，适配多场景；
千兆网 100 米长线，安装布局灵活；
省去采集卡，综合成本更低；
12bit 高动态图像输出；
配套成熟 pylon 软件，集成开发便捷；
出厂全检校准，成像一致性与稳定性强。
核心成像技术优势（产品差异化亮点）
逐行扫描全局快门 CCD
全系采用 Progressive Scan CCD 全局快门传感器，运动物体成像无拖影，满足精密检测需求。
双通道传感器均衡校准
Basler 自研双 Tap 输出均衡工艺，出厂统一校准，相比同传感器竞品无横向条纹，画面均匀度大幅提升。
六自由度高精度传感器对位
配套专属超高精度校准设备，以光轴为基准 6 轴自动装配传感器板；即使 piA2400gm/gc 仅 3.45μm 微小像素，也能保证全画幅焦深均匀，成像一致性拉满。
全 pilot 系列完整技术规格（重点标注 piA2400-17gc）
文档表格列出 6 款主流机型，核心参数统一、差异集中在分辨率、传感器、帧率：
参数大类 通用标准 piA2400-17gc 专属参数
分辨率 各机型不同 2456×2058 像素
传感器 柯达 / 索尼 CCD，逐行扫描全局快门 Sony ICX625，2/3 英寸光学靶面
像素尺寸 其余机型 7.4×7.4μm 3.45×3.45μm（全系最小像素）
帧率 17~210fps 区间 17fps
图像输出格式 黑白 8/16bit、YUV422、Raw 原始图像 8/16bit 打包格式 同通用标准
同步方式 外部信号触发、软件触发、自由运行 -
曝光控制 边沿触发、电平触发、可编程曝光 -
机械结构 机身 86.7×44×29mm；C 口镜头；重量约 220g；工作最高 50℃；防护 IP30 -
数字 IO 2 路光耦隔离输入、4 路光耦隔离输出 -
供电 12~24VDC，广濑 12 针接口，配套线缆最长 10m 典型功耗＜5.9W（全系最高）
合规认证 CE、FCC、RoHS、GigE Vision、GenICam -
系统兼容 Windows/Linux 32/64 位系统 -

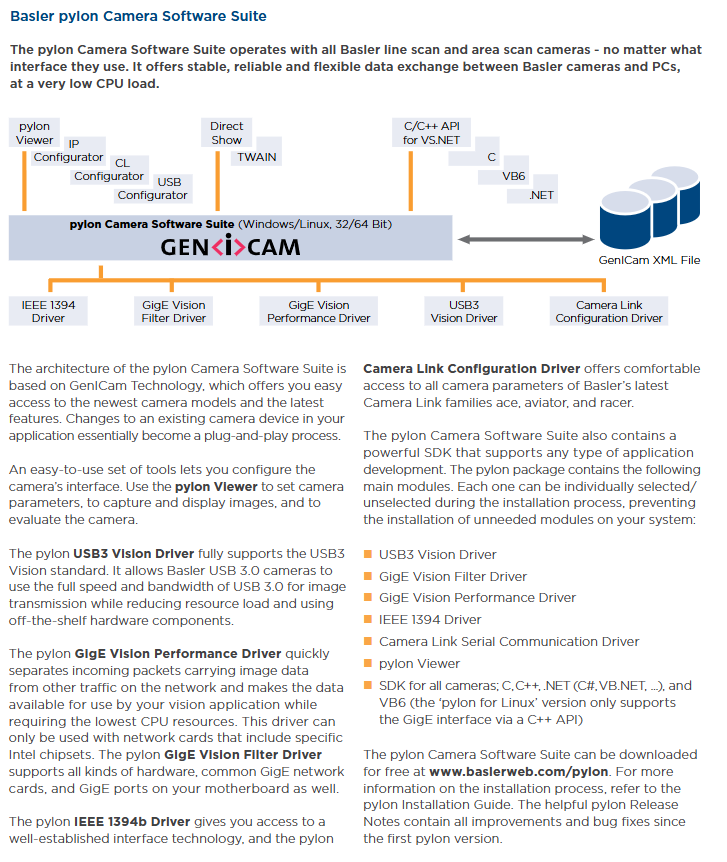

pylon 相机软件套件（配套原厂免费工具）
1. 整体特性
全系列 Basler 线阵 / 面阵相机通用，基于 GenICam 标准架构，设备即插即用，CPU 占用率低，官网免费下载。
2. 完整组件模块（可按需选择性安装）
驱动程序
GigE Vision 双驱动：高性能驱动（适配特定 Intel 网卡，低 CPU 占用）、通用过滤驱动（兼容所有网卡 / 主板网口）；
USB3 Vision、IEEE1394b、Camera Link 串口驱动；
可视化工具
pylon Viewer：参数配置、图像采集、相机性能调试；多接口配置工具（IP/CL/USB）；TWAIN 兼容接口；
开发 SDK
支持 C/C++、.NET（C#/VB.NET）、VB6；Linux 版仅提供千兆网 C++ 开发接口。
3. 架构优势
依托 GenICam XML 标准，更换相机型号无需大幅修改上层视觉应用程序，集成便捷。
成像质量标准、原厂品控
图像质量测量标准
完全遵循EMVA 1288 国际工业相机成像标准统一测量信噪比、灵敏度等指标，原厂可下载标准化测试报告。
全链路严苛品控
符合 ISO9001、CE、RoHS 等全球质量规范；出厂前完成全套光学、机械测试；搭载专用软硬件校准工具，批量成像性能统一稳定。
