Basler BE1-11g 发电机综合保护装置
时间: 2026-06-26浏览次数：
Basler BE1-11g 发电机综合保护装置
Basler BE1-11g 发电机综合保护装置
产品定位

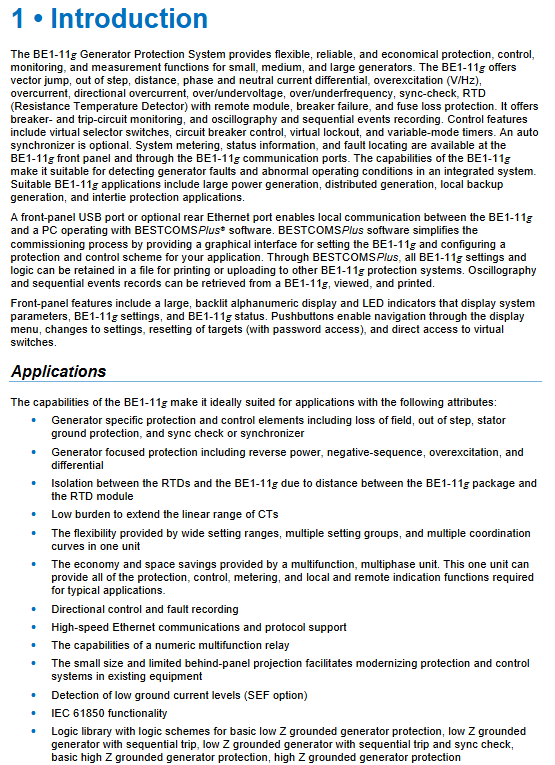

BE1-11g 为一体化多功能发电机微机保护测控装置，单台集成全部发电机标准 ANSI 保护、同期控制、断路器管理、电能计量、故障录波、事件 SOE、可编程逻辑 BESTlogicPlus、多协议通信，替代多台独立电磁 / 数字继电器，支持单机、厂用、并网、离网、高阻接地发电机场景，可选自动同期、远程 RTD 测温、IEC61850 数字化站功能。
硬件与人机界面
1. 机箱型号区分（J/H/P 三种柜体）
J 型：12 个 LED 指示灯、10 路开入、最多 8 路开出，带专用虚拟开关操作按键；
H/P 型：简化 5 个状态 LED，4 路开入、5 路通用开出；
统一配置 128×64 背光 LCD、前置 USB 调试口、后置 RS485、可选以太网。
2. 面板操作功能
四向导航键 + Edit 编辑 + Reset 复位，分级密码权限（6 级权限：只读 / 控制 / 操作员 / 定值 / 设计 / 管理员）；
LCD 自动优先展示告警、故障目标，支持屏幕休眠、语言切换（英 / 俄）、对比度调节；
故障 / 跳闸 LED 带记忆锁存，需手动复位；面板可直接查看实时量、定值、事件、开关状态。
3. 开关量 I/O 系统
输入回路

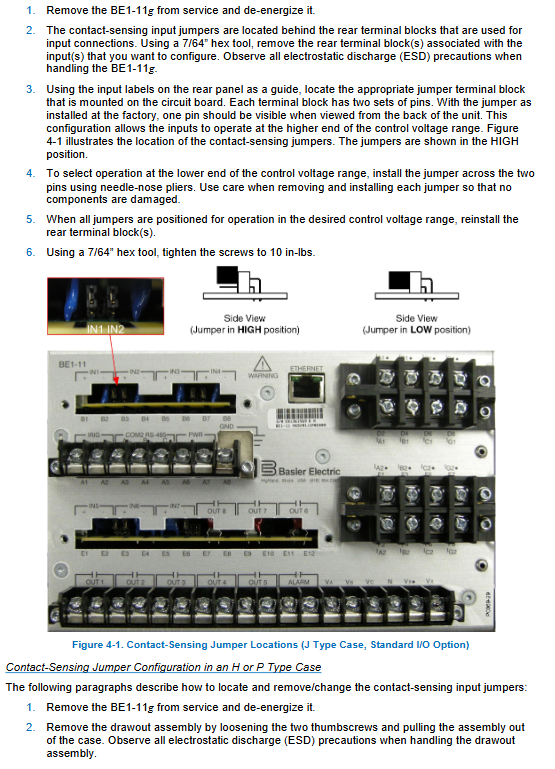

可跳线适配 24/48/125V 交直流控制电压；
每路输入防抖、识别时间独立可调，逻辑变量可自定义名称、分带电 / 失电两种状态标签；
可采集断路器位置、外部保护闭锁、定值切换、同期允许、远方控制信号。
输出继电器
通用输出均为跳闸等级触点，1 路专用故障安全型告警输出 OUTA；
每路输出支持保持定时器、强制置位 / 脉冲测试（调试专用）；
装置自检严重故障时，所有输出强制闭锁，仅告警触点动作。
4. 采样输入硬件
CT：支持 1A/5A 二次，可选双组 CT（主变 + 发电机），低负载设计；
PT 支持三相三线、三相四线、单相、辅助 Vx 残压输入（3 次谐波接地检测）；
可选外接 RTD 温度模块（最多 14 路绕组 / 轴承测温）；
采样采用 DFT 离散傅里叶算法，过滤谐波，精准序分量计算（正序 V1、负序 V2、零序 3V0、I2 负序电流）。
5. 通信硬件三路独立隔离接口
前置 USB：本地 BESTCOMSPlus 调试，优先通道；
后置 RS485：Modbus RTU、DNP3；
可选以太网 RJ45：Modbus TCP、DNP3、IEC61850、NTP 网络对时；
时钟同步：支持 IRIG-B 硬对时、NTP 网络，后备电容维持 24 小时走时，锂电池长期备用。
全套 ANSI 标准发电机保护元件
手册对每一类保护提供：动作原理、判据公式、逻辑框图、设置界面、闭锁条件、跳闸 / 报警输出、曲线配置、试验方法。
1. 电压类保护（24/25/27P/27X/59P/59X/47/78V）
24 过激磁（V/Hz）：防发电机 / 主变磁通饱和，支持反时限 + 两段定时限复合曲线，可单独报警、延时跳闸，PT 断线 60FL 可闭锁；
25 同期检：并网必备，同时校验压差、频差、相角差；区分有压 / 无压分闸逻辑，支持角度补偿适配 Δ/Y 变压器；可选 25A 自动同期插件，自动调节电压频率并网；
27P 相欠压 / 59P 相过压：5 组欠压、4 组过压，可配置 1/2/3 相动作，支持定时限 / 自定义反时限曲线，用于甩负荷、失电保护；
27X 辅助欠压 / 59X 辅助过压：监测 Vx 残压 3 次谐波（100% 定子接地 64G 核心元件）、正负序电压，实现发电机高阻接地故障保护；
47 负序电压：监测三相不平衡、非同期合闸；
78V 失步矢量跳跃：孤岛保护，电网丢失时检测电压相角突变，快速跳开并网开关，防止非同期重合。
2. 频率类保护（81 共 8 组元件）
支持过频、低频、df/dt 频率变化率（孤岛高频核心保护）；可选择主 PT 或 Vx 残压作为采样源，配置低电压闭锁防 PT 断线误动；IEC61850 机型缩减为 4 低频 + 2 过频 + 2ROCK。
3. 电流保护（50 瞬时 / 51 反时限 / 46 负序 / 67 方向）
50 瞬时过流6 组：三相、接地、负序、不平衡多种模式，可带方向闭锁；
51 反时限过流7 组，内置 22 种国际标准曲线（IEEE/GE/ABB），支持用户自定义曲线、电压约束（发电机后备保护专用）；46 负序电流集成在 51 元件内，匹配发电机 I²t 发热限值；
67 方向过流：正序、负序、零序多极化方式（电压 / 电流极化），区分正向 / 反向故障，用于并网线路相间接地故障选择性跳闸。
4. 差动主保护（87 相差动 / 87N 中性差动）
仅带差动硬件型号支持，发电机主保护：
87 相电流差动：双斜率百分比制动，2/5 次谐波涌流闭锁，瞬态 CT 饱和监视，分普通比例制动、磁通平衡两种 CT 接线模式；
87N 中性点差动：灵敏定子接地保护，监测中性点 3I0 与机端接地 CT 差值，适配 Y 型高阻接地机组。
5. 功率与失磁保护（32 功率 / 40Q 无功型 / 40Z 阻抗型）
32 正 / 反向功率2 组：防止发电机逆功率（汽轮机失汽倒拖电机）、并网反向送电；可分三相总功率或分相动作；
40Q 无功型失磁：监测发电机吸收大量反向无功，简易失磁保护；
40Z 阻抗圆失磁：双偏移姆霍圆，精准区分低载 / 满载失磁工况，大型发电机标准配置。
6. 距离后备 21、失步 78OOS、断路器失灵 50BF
21 距离保护两段姆霍阻抗特性，作为发电机升压变、出线远后备；支持 Δ/Y 变角度补偿；
78OOS 失步保护：监测阻抗变化速率，区分振荡与短路，防止机组失步损坏轴系；
50BF 断路器失灵：保护跳闸后故障电流持续，延时跳上游电源，双判据（电流存在 + 断路器位置）。
7. 温度保护 49RTD
外接 RTD 模块采集定子 / 轴承温度，多段定值报警、跳闸。
8. 定子接地 64G（27X+59X 组合）
利用机端 PT 三次谐波电压 + 中性点零序电压，覆盖 0~100% 整个定子绕组接地故障，高阻接地发电机必备。
9. PT 断线 60FL、跳闸回路监视 52TCM
60FL 检测 PT 熔丝熔断，自动闭锁所有电压依赖保护（24/25/27/59/21/40Z 等）；
52TCM 持续监测跳闸线圈回路断线、失压，提前告警。
控制、逻辑与定值系统
43 虚拟控制开关5 组：本地面板 / 远方通信均可分合闸、投退保护、切换工况；支持脉冲 / 保持模式；
62 可编程逻辑定时器8 组，6 种时序模式，搭建复杂联锁；
86 闭锁元件：故障跳闸后手动复归总闭锁，防止多次故障冲击；
101 断路器虚拟控制：远方 / 本地分合闸，带防误逻辑；
4 组独立定值组：正常 / 冷负荷 / 紧急 / 特殊工况，可逻辑自动切换或外部接点切换，适配机组启停、并网、孤岛不同运行模式；
BESTlogicPlus 可视化可编程逻辑：拖拽式图形编程，所有保护输入输出、开入开出、定时器、虚拟开关自由互联，自定义联锁、告警、跳闸逻辑，支持离线仿真。
测量、录波、事件与运维数据
实时计量：三相电压 / 电流、序分量、有功 / 无功 / 功率因数、频率、RTD 温度；
电能统计正向 / 反向有功、无功小时电量；
需量统计1~60 分钟自定义窗口最大负荷；
负荷曲线长期连续负荷存储；
电能质量IEC 61000-4-30 B 级标准，监测电压暂降、骤升、不平衡；
SOE 事件顺序记录：半周波时标，记录全部开入、保护动作、告警、定值切换；
COMTRADE 标准故障录波：故障前后波形，配套免费 BESTdata 软件解析；
断路器寿命统计：操作次数、故障开断 I²t 累计，达到阈值告警。
BESTCOMSPlus 上位软件
Windows 平台，支持 Win7~Win11，需.NET 框架；
三种连接方式：前置 USB、后置 RS485、以太网；
核心功能：整机图形化定值配置、BESTlogic 逻辑绘图、参数上传下载、参数文件保存批量拷贝、录波导出、曲线绘制、保护单点仿真测试、批量打印定值；
配套 BESTdata 免费工具读取 COMTRADE 故障波形。
通信、安全、时钟
三通道独立通信互不干扰，支持多主站同时访问；
权限分级密码，可限制各通信口读写权限（如以太网仅允许读取、禁止遥控）；
时钟源优先级：IRIG-B > NTP > 本机 RTC，支持夏令时自动修正；
可选 IEC61850 GOOSE 快速跳闸、MMS 数据上送，满足数字化变电站。
安装、接线、端子
面板嵌入式安装，提供 J/H/P 型开孔尺寸；
强弱电端子分区，CT/PT 二次严格接地规范；
提供三相三线、四线、残压 Vx、双 CT、RTD 模块全套标准接线图；
全套试验流程
手册提供标准化试验规范，分为三类：
出厂验收试验：整机上电、显示、通信、I/O、时钟全检；
现场投运试验：每一类保护元件单独加量校验动作值、时限、闭锁逻辑；
定期预防性试验：年度校验项目清单；
配套 FAQ 故障排查章节，覆盖通讯失败、保护误动、录波异常、面板无显示等常见问题。
维护、备件与硬件规格
日常仅紧固端子、定期备份定值；
唯一可更换备件：时钟锂电池（5 年更换周期）；
闲置设备每年通电 30 分钟延长电容寿命；
完整硬件参数：交直流工作电源、触点容量、温湿度、抗振动冲击、各保护整定范围、全套动作时间曲线图表；
RTD 远程测温模块独立章节，包含接线、参数配置、测温保护设置。
