Basler VR63-4C/UL 模拟励磁调压器
时间: 2026-06-26浏览次数：
Basler VR63-4C/UL 模拟励磁调压器
Basler VR63-4C/UL 模拟励磁调压器
核心电气技术参数
1 励磁直流输出能力
长期连续：4A / 63V，252W；
1 分钟强行励磁：7A / 100V，700W（输入 120Vac 工况）；
适配励磁绕组直流电阻：15Ω ~ 100Ω，低于 15Ω 禁止使用。
2 交流供电 / 采样回路
单相输入采样一体（共用端子 3、4），工作区间 85~139Vac，50/60Hz±5%，容量 450VA；
调压调节范围：85~139Vac；
调压精度：空载至满载＜±1%；
响应速度：采样电压 ±5% 扰动下，小于 1.5 个周波；
整机最大功耗 12W，内置 EMI 电磁滤波。
3 环境与机械指标
抗振动：5~26Hz 1.2G；27~52Hz 0.036 英寸双振幅；53~1000Hz 5G；
抗冲击：三轴 20G；
净重 283g（10 盎司），任意角度均可安装。
内置两大核心保护 / 功能
1 频率补偿（V/Hz 低频限制）
作用：机组降速时抑制电压抬升，改善突加负载性能，避免低频过磁通。
出厂默认 50Hz 拐点 45Hz；
60Hz 机组只需剪断外部 HZ 跳线，拐点切换至 55Hz，剪断线头做好绝缘；
配套频补偿特性曲线图，电压随频率线性降低。
2 过励停机保护
励磁直流超限时延时切断励磁输出，延时与过压幅值成反比：
95V±5V 区间：反时限延时，电压越高跳闸越快；
超过 140V±5V：0.2 秒内立即切断励磁；
复位方式：降低输入电压至 6Vac 以下，停机原动机或断开调压器电源至少 2 秒自动复位。
4 残压起励
内置固态起励电路，发电机仅 6Vac 残压即可自主建压；残压不足时需外接直流起励。
安装与接线规范

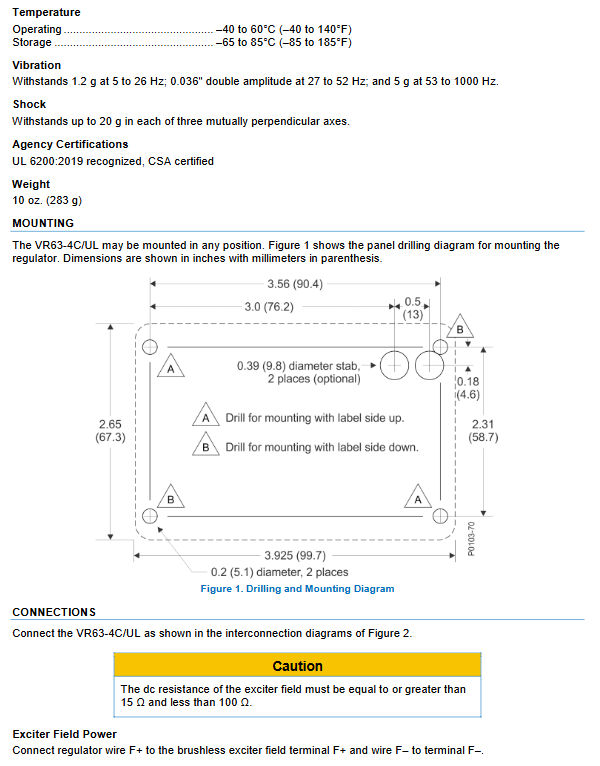

1 安装开孔
提供两种开孔尺寸（标签朝上 / 朝下两种安装方向），预留 2 个 Φ9.8 安装孔，整机外形尺寸图纸。
2 4 种标准接线方案
覆盖不同发电机接线形式：
三相四线 208/240Vac 机组；
单相 120/240Vac 带中性；
三相三线 240Vac 机组；
单相 120Vac 无中性；
关键接线要点
F+、F - 严格对应励磁机绕组正负极；
输入前端必须配置 250V 5A 高分断熔断器；
采样与供电共用端子 3、4；
远程调压改造：剪断板载 VAR 跳线，外接 1kΩ 1/2W 电位器。
面板可调旋钮
整机两只一字螺丝刀调节电位器：
VOL 电压调节：顺时针升压；可替换外置远程电位器；
STAB 稳定调节：顺时针→阻尼增大、超调减小、响应变慢；逆时针→响应快、电压波动大。
完整操作流程
1 开机前准备
核对励磁绕组电阻 15~100Ω；
检查全部接线、熔断器；
本机电压旋钮完全逆时针（最低），远程电位器调至中间。
2 机组启动
升额定转速，依靠残压自主建压；
缓慢顺时针调电压至额定值；
带载观测稳定性，配合 STAB 旋钮消除振荡。
3 残压不足起励操作（Field Flashing）
机组静止时，≤12V 直流电源串联 3~5Ω 限流电阻，短时（3 秒）接 F+/F-；启动后测 3、4 端子电压≥6Vac 即可正常建压，多次无效判定 AVR 损坏。

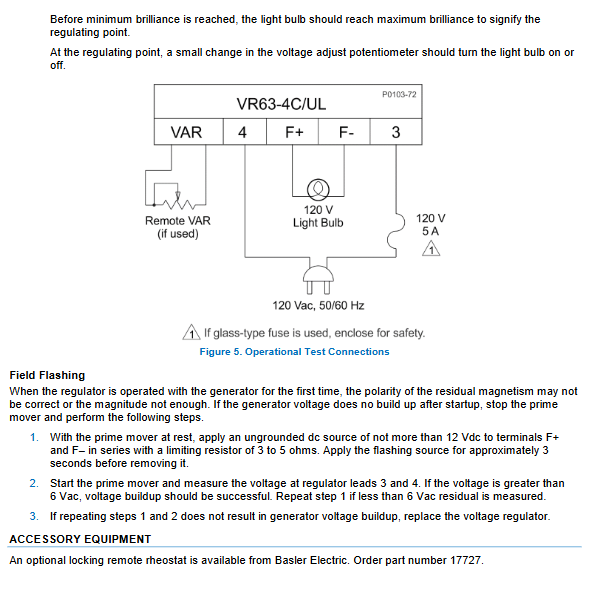

离线台架测试方法
120Vac 50/60Hz 供电，白炽灯模拟励磁负载；
电压旋钮逆时针到底上电，灯泡短暂闪烁；
缓慢顺时针调节，灯泡亮度平滑变化，临界点微小调节即可通断灯泡，代表调压功能正常。
可选配件
巴斯原厂锁定型远程调压电位器，件号 17727。
