Basler BE1-DFPR 配电馈线保护继电器
时间: 2026-06-26浏览次数：
Basler BE1-DFPR 配电馈线保护继电器
Basler BE1-DFPR 配电馈线保护继电器
第 1 章 通用信息与硬件规格
1. 整机核心功能分类
（1）全套保护元件（ANSI 标准）
定时限过流 51P（相）/51N（中性）：12 条标准延时曲线（S/L/D/M/I/V/E/A/B/C/G/F，含 BS142 国标曲线），支持积分复归；
瞬时过流 50P/50N；
固定时限过流 50TP/50TN；
低频减载 81（低频跳闸 + 频率恢复自动重合）；
欠压保护 27、过压保护 59；
断路器失灵保护 BF；
闭锁功能：BT1 闭锁中性过流、BT2 闭锁全部固定时限过流。
（2）自动重合闸 79
最多 4 次分档延时重合，配置重合失败计时器、总周期计时器、复位计时器；支持分段时序配合下游分段器 / 熔断器，具备失压闭锁、外部投退控制。
（3）测量与数据记录
实时量：三相电流 / 中性电流、三相电压、频率、有功 / 无功 / 视在功率、功率因数；
需量统计：1~60 分钟区间最大 / 最小电流、功率需量；
电度量：有功 / 无功小时累计；
故障存储：最多 40 条故障事件，带时标（10ms 分辨率），记录故障类型、电流电压、断路器动作、定值组；
断路器寿命统计：累计开断次数、累计 I²t。
（4）4 组独立定值组
Normal 标准、Aux1 冷负荷、Aux2 紧急、Aux3/Aux4 特殊工况；外部开关量切换定值，Aux2 优先级最高，冷负荷模式可自动投入。
（5）IO 与通信资源
输入：多路开关量（重合投退 / 闭锁 / 断路器位置 / 用户可编程输入）；
输出：2 路跳闸、2 路合闸、断路器失灵输出 BLTC 调压分接开关闭锁、7 路故障目标继电器、多路可编程告警；
通信：前面板 RS232、背板 RS232 / 可选 RS485，VT100 终端协议，支持参数上传下载、远程监控。
2. 电气硬件参数
CT/PT 适配：支持 1A、5A 二次电流；PT 二次 60~130V，支持三相三线 Delta / 三相四线 Y 接法切换；
工作电源：48Vdc / 125Vdc / 120Vac，可选双冗余供电；
触点容量：跳闸触点短时 30A（0.2s），持续 3A；阻性负载 250Vdc 0.3A；
环境：-40℃~+70℃运行，抗振动冲击，95% 无凝露湿度；
存储寿命：内置锂电池时钟，非易失存储擦写上限 10 万次；
机械：19 英寸 5U 机架，支持横 / 竖安装，配套专用测试模拟器。
3. 型号编码规则
型号字母区分 CT 二次（1A/5A）、供电类型、是否带欠频 / 欠压、测试模块、横竖安装、通信接口。
4. 12 种过流延时曲线
内置短反、长反、标准反、极反、超反、定时限、4 类 BS142 标准曲线，附完整曲线图表与计算公式、常数表。
第 2 章 面板控件与模块结构
整机分为 3 个可拆卸面板模块：
控制模块：单行 12 字符显示屏、上下选择按键、状态复位、LED 指示灯（过流 / 重合 / 频率 / 电压 / 故障自检等）；分状态模式、定值编辑模式，编辑模式下重合闸自动闭锁。

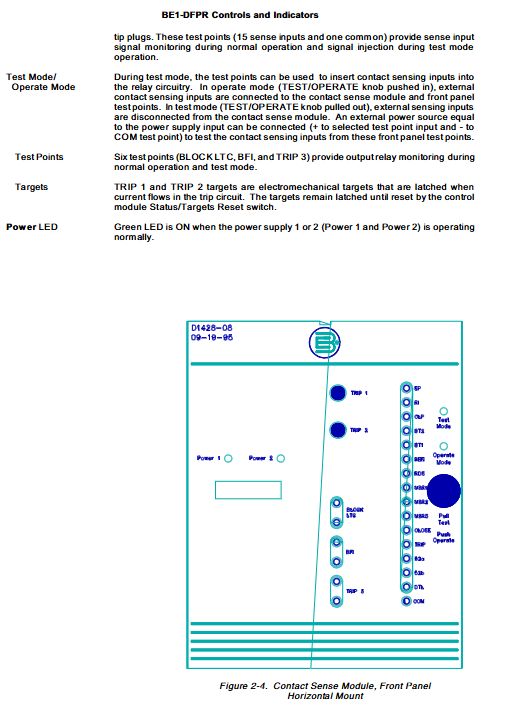

触点检测模块：测试模式推拉开关、15 个测试插孔、断路器位置 52a/52b 指示灯、电源指示灯、机械式故障目标指示器（TRIP1/TRIP2，手动复位）；测试模式可隔离外部回路，注入模拟信号。
磁变换模块：内置 CT/PT 隔离变压器，面板可掀开更换接线插头，内置 Y/Δ 电压接法切换开关。
两种运行模式
状态模式（上电默认）：循环查看实时电流、电压、频率、需量、故障目标、时间日期；
定值模式：仅前面板可修改基础参数（CT 变比、波特率、需量周期、时间），全部保护曲线、重合逻辑、可编程 IO 需外接终端修改；修改不保存可撤销。
第 3 章 详细功能原理
1. 模拟采集与信号回路
三相 + 中性电流、三相电压经隔离变 AD 采样，数字滤波抑制直流偏移与 2 次以上谐波，提升接地故障保护灵敏度；支持两相 / 三相功率算法。
2. 各类保护动作逻辑
过流保护（50/51/50T）
51 反时限：可选积分复归，区分相 / 中性独立曲线；
50 瞬时：速断保护，无延时；
50T 固定时限：独立整定延时，可被 BT1/BT2 外部接点闭锁。
电压保护 27 欠压 / 59 过压
分相检测，固定时限；可单独投退，设定阈值以下自动闭锁防 PT 断线误动。
低频 81 保护
低频延时跳闸，频率恢复后自动重合；设最低电压闭锁，PT 失电不动作，延时独立可调。
断路器失灵 BF
保护跳闸输出后，若断路器未分断、电流持续，延时触发 BFI 失灵输出，跳上游电源。同时监测跳闸回路完整性，断线告警。
3. 四段自动重合闸 79
1~4 次独立可调延时，配置：
RI 重合允许、RDS 重合禁止、DTL 强制闭锁永久分闸外部接点；
分段时序协调：下游保护先切除故障，本装置检测电流消失自动计一次重合；
BLTC 输出：故障跳闸后闭锁变电站有载调压分接开关，恢复正常后释放。
4. 定值组切换逻辑
外部开关量触发 4 组定值，Aux1 冷负荷可长时间失压后自动投入，Aux2 紧急模式优先级最高；切换时重合闸立即锁分闸。
5. IO 可编程功能
5 路用户自定义输入：事件触发、目标复位、定值切换、需量清零等；
多路可编程告警输出：电源故障、重合闭锁、断路器异常、保护动作、通信故障等，可接入 SCADA。
6. 通信功能

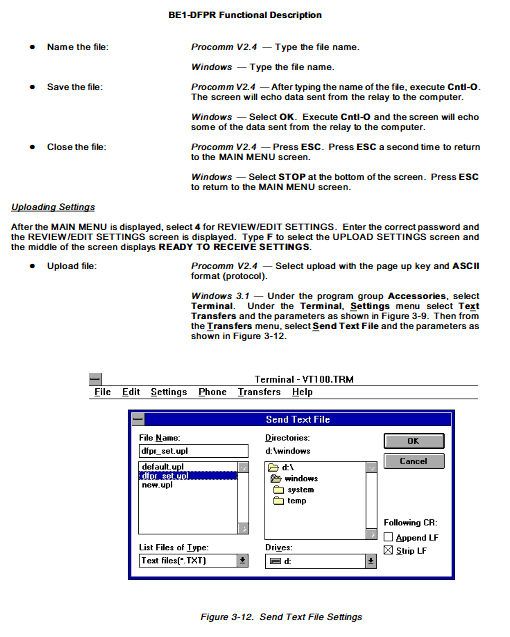

前后板 RS232 互斥，前面板优先；支持 ASCII 终端交互，参数上传 / 下载、故障记录导出；设置多级密码防止非法修改，可捕获终端日志保存文件。
第 4 章 安装规范
安装方式：19 英寸机架横 / 竖安装，提供开孔、外形尺寸图纸；设备外壳必须可靠接地（25 号接地端子）。
接线要求：端子适配 12AWG 及以下线缆，区分交流 CT/PT、直流控制电源、跳闸合闸、通信端子；
耐压试验：成套柜耐压最高 1500Vac，装置内部带耦合电容，耐压时存在微小泄漏电流；
可选测试插头：拔出原厂接线插头，替换测试插头，隔离一次二次回路方便离线校验；
隔离变压器配置：PT 二次不匹配时外接隔离变，三相三线 / 四线按图纸接线。
第 5 章 整机完整测试流程
1. 专用测试模拟器
配套 BE1-DFPR 测试台，模拟全部开关量输入、带状态指示灯，提供完整原理图，台架测试标准接线图。
2. 标准化校验步骤
前期准备：上电、模拟断路器合闸、跳闸回路监测接通；
时钟设置：面板修改日期时间，断电校验电池走时；
定值操作：面板基础参数修改、终端完整保护逻辑配置，支持加载出厂默认定值；
各保护元件单点校验：51/50/50T 过流、27 欠压、59 过压、81 低频，逐项施加模拟量，校验动作值、误差范围；
延时校验：逐条验证各保护动作时限、重合闸各段延时、失灵延时；
开关量测试：BT1/BT2 闭锁、重合投退、DTL、52 断路器位置、用户可编程输入；
输出触点校验：跳闸、合闸、BFI 失灵、BLTC、各路告警目标继电器；
整机自检模式：一键遍历全部 LED、输出触点，快速排查硬件故障；
跳闸专项测试、需量数据清零功能测试。
第 6 章 维护说明
日常：仅定期功能测试，无需日常保养；时钟锂电池寿命约 10 年，到期更换；
2 内部维修：无简易可替换分立元件，故障建议返厂维修；自行更换板件后必须完整复测；
3 存储要求：低于 40℃存放，每年通电 30 分钟延长电解电容寿命，高温环境电容寿命减半。
