Basler CBS310 / CBS320 电流强励系统
时间: 2026-06-26浏览次数：
Basler CBS310 / CBS320 电流强励系统
Basler CBS310 / CBS320 电流强励系统
总体说明与规格

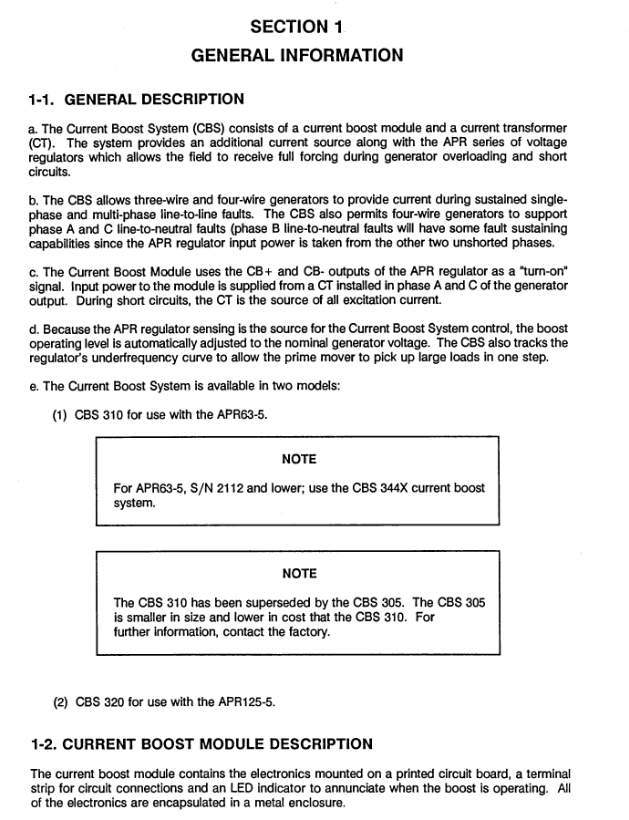

1.1 系统构成与工作逻辑CBS 整套系统由电流增强模块 + 专用电流互感器 CT两部分组成。
触发逻辑：采集 APR 调压器 CB+、CB - 触点信号作为投励触发；
供电来源：发电机 A、C 两相出线 CT，短路工况下 CT 输出作为唯一励磁电源；
适配机组：三相三线、三相四线同步发电机；
三相三线：支持相间短路持续励磁；
三相四线：可维持 A/C 相对地短路励磁，B 相接地可依靠另外两相电压维持一定励磁输出；
自动适配：系统根据发电机额定电压自动匹配强励输出门槛，跟随机端电压动态调节。
1.2 配套 CT 三种规格（按发电机额定电流选型）
CT 件号/适配机型/发电机额定线电流上限
BE21331-001/仅 CBS310/800A
BE21433-001/CBS310/CBS320/800A
BE21432-001/CBS310/CBS3202/400A
CT 副边耐压 2500Vac，带多副边抽头（标准 209 匝），可通过改变一次穿心匝数调整变比。1.3 电气核心
模块输入触发：10mA @1.5Vdc（来自 APR CB+/CB-）；
CBS310 最大输出功率 35W，CBS320 最大输出 70W；
励磁绕组适配阻抗：最小 25Ω、最大 100Ω；
CT 副边标准绕组 209 匝，支持多档变比组合。
1.4 环境与物理参数
存储温度：-65℃ ~ +85℃；工作温度：-40℃ ~ +60℃；
抗冲击：三轴 15G 耐受；抗振动、全封装防潮凝露；
重量：电流增强模块净重 2.84kg；各 CT 型号标注净重、包装重量；
机械图纸提供模块、三款 CT 开孔、窗口尺寸，安装参考。
安装、变比计算、接线方案
2.1 机械安装要求
CBS 模块：标准柜体背板安装；
CT 安装：发电机 A、C 两相线缆反向穿过 CT 窗口（两相穿向相反）；母线 / 电缆需足够绝缘、短路工况机械支撑；
CT 窗口尺寸需匹配电缆总截面积，选型时校核。
2.2 全套标准接线图纸手册提供多工况完整互联图：
208~240V 发电机 CBS 标准接线；
416~480V 发电机 CBS 标准接线；
3 CBS 搭配隔离变压器接线；
4 CBS 与 MVC 手动调压装置联合接线；
5 双 CT 分别采集 A、C 相的接线方案；
6 台架离线测试接线图。
2.3 CT 变比完整计算流程（核心章节）目标：通过一次穿心匝数 + CT 副边抽头匹配，控制短路时励磁电流，限制短路电流不超机组耐受值。基础计算公式
短路励磁电流：\(I_{Field}=E/R\)
2 CT 副边目标电流：\(I_{CTSEC}=I_{Field}×1.25\)
3 安匝计算：\(P_{AT}=209×I_{CTSEC}\)
4 每相一次匝数：\(N_{PRI}=P_{AT}/(1.73×I_{短路})\)，结果向上取整
5 长期安匝校核：连续额定电流 × 一次匝数＜800 安匝，超上限需联系厂商
两种选型方法

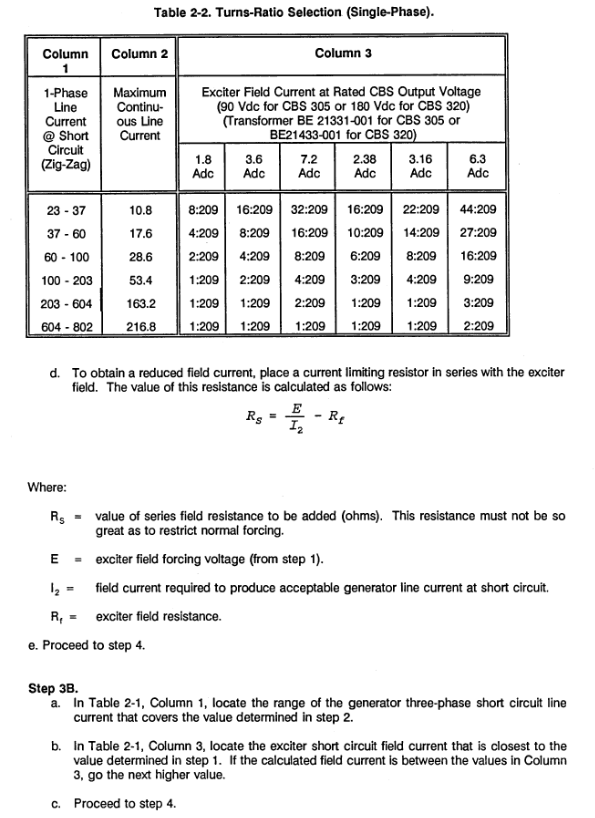

查表快速法（表 2-1 三相 / 表 2-2 单相）：根据短路电流、目标励磁电流直接匹配一次匝数：209 匝副边变比；
2 精密计算法：适用于高精度励磁整定场景，分步核算安匝、匝数、长期载流能力。
限流处理方案若计算得出短路电流超标，在励磁回路串联限流电阻：
\(R_{S}=E/I_{2}-R_{f}\)
Rs 为串联电阻，不可过大，避免正常工况强励不足。
2.4 延时继电器选配（可选拓展）1 功能：强励超时过励停机、手动模式闭锁 CBS 输出；
2 参数要求：最大延时 30s，线圈电压适配 208/240/277Vac；触点 240Vac 长期 7A、短时 45A；
3 逻辑：强励持续超时限，切断励磁回路保护转子。
投运校验与台架测试
3.1 现场安装校验步骤1 停机状态核查 CT 穿心方向、变比匝数、全部接线；
2 空载启动机组，先验证 APR 调压器基础调压功能；
3 在 CBS 输出端接入直流电压表，模拟故障工况检测强励输出；
4 实测 CT 二次电流，用变比公式校核与理论值一致；
5 带载、短路模拟工况完整验证强励投切。
3.2 离线台架测试流程120Vac 交流电源、60~100W 灯泡模拟励磁负载；
接线后通电，观察 BOOST 指示灯状态，断电后高压端子需等待指示灯完全熄灭再拆线，防止触电。
3. 工作原理总述CBS 全程由 APR 调压器自动控制，无人工操作；系统检测到发电机短路，CT 感应功率直接叠加至励磁绕组，提供顶值强励，提升系统短路容量，故障消失后自动退出强励。
