Basler UFOV250A / UFOV260A 低频过压模块
时间: 2026-06-26浏览次数：
Basler UFOV250A / UFOV260A 低频过压模块
Basler UFOV250A / UFOV260A 低频过压模块
产品描述与技术规格
（一）两大核心功能原理
1. 低频欠频保护（V/Hz 功能）
动作门槛：频率低于额定值 4~7Hz 时投入限制；老式旧版模块门槛为 10Hz，新版优化。
调节逻辑：频率越低，发电机电压按比例降低，转速恢复至额定后电压自动回升；电压下降速率略快于频率跌落速率。
起励优先级：机组初次建压时，AVR 起励继电器优先级高于本模块，不会干扰残压起励；长时间低速运行需保证起励回路正常供电。
特性曲线：电压 - 频率区间存在容差带，受温度、元器件公差影响。
2. 过电压保护
动作区间：整定范围额定电压 125%~150%，出厂默认 130% Un；
执行逻辑：检测到持续过压后驱动配套断路器脱扣，切断 AVR 输入电源，彻底关停励磁；脱扣后必须人工复位才能恢复调压；
故障判断：甩负荷频繁跳闸代表整定值过低，需适当上调躲过瞬时电压尖峰；跳闸后必须排查过压根源再复位。
断路器选型：单极（件 05390）/ 双极（件 05391），均支持 480Vac、50A 触点容量；SR-F/SR-H 机型必须使用双极断路器。
（二）电气规格
单相电压输入：支持 120/208/240/416/480/600Vac 多档，50Hz (250A)/60Hz (260A)；内置多抽头采样变压器，出厂默认 120V 档位。
欠频门槛：额定频率下浮 4~7Hz；过压整定 125%~150% Un。
（三）机械与环境参数
抗震抗冲击：多频段振动耐受，三轴 15G 冲击；
工作环境：-55℃ ~ +70℃；
安装方式：柜背板安装，任意摆放不影响性能；
重量：净重 4.5kg，包装 5.5kg。
工作原理详解
1. 欠频回路
机组低速时自动降低励磁输出，电压随频率线性衰减；启动阶段起励继电器屏蔽本模块，保证建压；长期低转速工况需确认起励回路持续供电。
2. 过压回路
持续过压触发断路器，断开 AVR 供电回路，硬切断励磁；跳闸后人工复位，需排查故障根源再投运；根据 AVR 型号匹配单 / 双极断路器。
安装、接线与配置

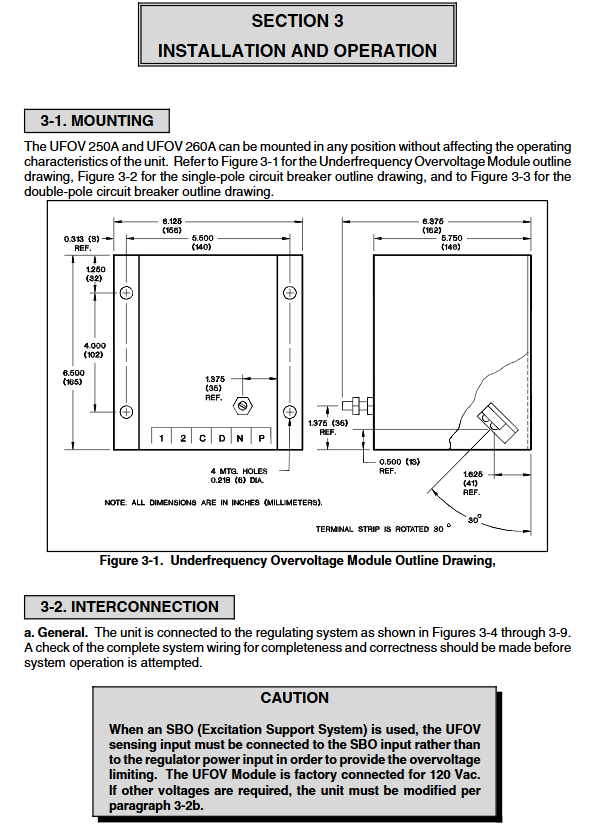

1. 机械安装

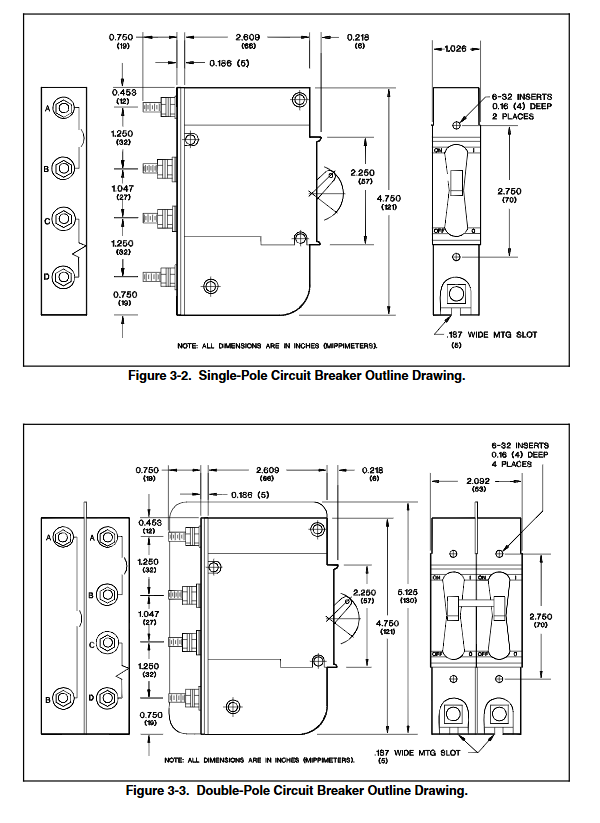

提供模块本体、单极 / 双断路器外形尺寸图纸，背板固定，无安装角度限制。
2. 输入电压档位调整
内部采样变压器带多电压抽头，默认 120Vac；机组电压非 120V 时，手动改接线至对应档位；机组电压超 600Vac 必须外接 PT 电压互感器。
3. 关键接线规范
通用端子：1、2 为电源采样输入；C、D 输出脱扣信号至过压断路器；N 为 AVR 联动端子；
多套标准接线图：适配 SR4/8A、SR32A、SR-F/SR-H/SR63H 等全系列 AVR；
搭配 SBO 励磁支撑系统：UFOV 采样不能接 AVR 电源，必须接入 SBO 回路；
搭配 EMI 滤波模块分两种接法：EMI248/208 需将 UFOV 端子 N 接滤波 F+，且该回路禁止接地；
新旧版本端子差异：老款 UFOV 端子编号 3/4/6，新款改为 P/C/D/N，接线点位变更，不可混用图纸。
配线注意事项
若 AVR 端子 A 用于起励电池回路，需额外加装隔离断路器，保护电池回路。
故障排查（4 类典型故障）
故障 1：额定转速下欠频功能误动作
核对机型 50/60Hz 是否匹配；
检查模块输入电压抽头接线是否正确；
模块硬件损坏，更换整机。
故障 2 频率下降时无降压限制作用
核对机型、输入电压档位；
实测频率是否低于额定 4~7Hz；
全面核查系统接线；
模块故障更换。
故障 3 过压时断路器不跳闸
检查线路虚接、断线；
重新整定过压动作值；
断路器线圈损坏，更换开关；
模块本体故障更换。
备品备件
列出核心可更换元器件板件、电感、采样变压器巴斯勒原厂件号，报修采购需注明模块型号。
UFOV260A 主板：9 1051 00 100
UFOV250A 主板：9 1051 00 101
配套扼流圈、采样变压器等配件编号。
