Basler MVC104 / MVC108 / MVC232 手动电压控制装置
时间: 2026-06-26浏览次数：
Basler MVC104 / MVC108 / MVC232 手动电压控制装置
Basler MVC104 / MVC108 / MVC232 手动电压控制装置

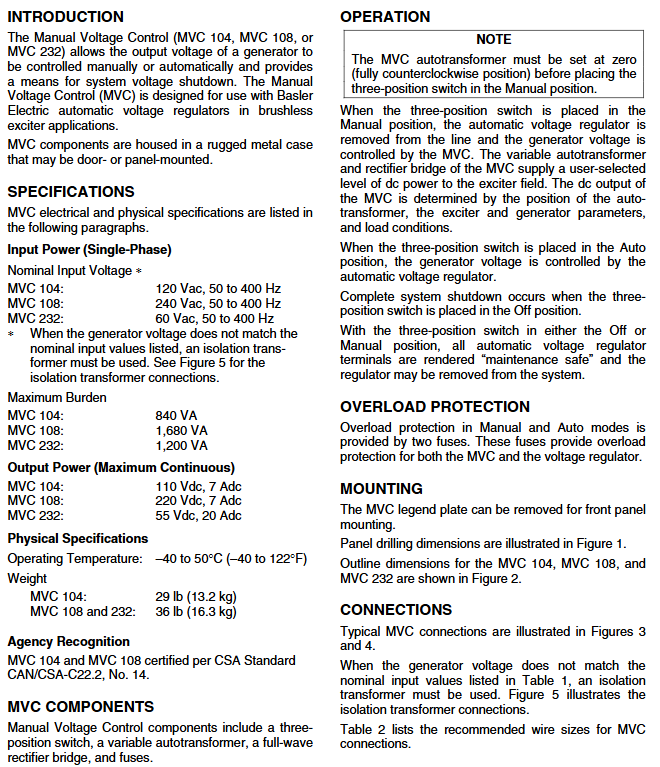

整机硬件组成
MVC 内部核心元器件：三位功能切换开关、可调自耦调压器、全波整流桥、过载保护熔断器。
三款型号关键电气规格
1. 单相输入电源（取自发电机电压）
型号 额定输入电压 输入频率范围 最大输入容量
MVC 104 120 Vac 50~400Hz 840 VA
MVC 108 240 Vac 50~400Hz 1680 VA
MVC 232 60 Vac 50~400Hz 1200 VA
补充：发电机电压与本机额定输入不匹配时，必须外接隔离变压器。
2. 直流励磁输出（供给励磁绕组，长期连续）
型号 输出直流电压 输出直流电流
MVC 104 110 Vdc 7 Adc
MVC 108 220 Vdc 7 Adc
MVC 232 55 Vdc 20 Adc
3. 物理与认证参数
工作温度：-40℃ ~ 50℃
重量：MVC104 13.2kg；MVC108/MVC232 16.3kg
认证：MVC104、108 通过 CSA CAN/CSA-C22.2 No.14 标准认证
三种工作模式与操作规范
面板三位转换开关共三档：Manual 手动 / Auto 自动 / Off 停机，有强制前置操作要求。
1. Manual（手动模式）
前置硬性要求：切至手动前，必须将面板自耦调压器旋钮完全逆时针旋至 0 位，防止励磁电压突升冲击机组；
工作逻辑：断开 AVR 自动调压器回路，由本机自耦调压器 + 整流桥输出直流励磁；旋转调压旋钮可连续调节励磁电流 / 发电机电压；
安全特性：切至手动档时，AVR 端子完全断电，可直接拆卸检修 AVR，无带电风险。
2. Auto（自动模式）
发电机励磁由配套 Basler AVR（SR/KR 系列自动调压器）全权闭环调压，MVC 仅作为切换旁路，不参与励磁调节。
3. Off（停机模式）
完全切断励磁供电，机组励磁归零；同手动模式一样，AVR 所有端子断电，满足检修安全条件。
过载保护
本机配备两路熔断器，同时为 MVC 自身与后端 AVR 调压器提供过载、短路保护，手动 / 自动两种工况下保护均持续生效。
安装要求
安装方式
面板嵌入式：可拆卸铭牌盖板，按手册开孔尺寸（图 1）打孔固定；
柜体柜门壁挂式：使用整机外形尺寸（图 2）布置安装空间。
配线线径标准（表 2）
L1/L2/L3/E1/E2/E3/1/2 端子：14 AWG 导线；
F1/F2/F+/F-/3/4/23/24 励磁功率端子：12 AWG 粗导线。
接线方案
标准接线图：提供两款主流 AVR 配套接线
图 3：适配 SR 系列自动调压器；
图 4：适配 KR4F/KR7F 系列自动调压器；
清晰区分发电机进线、MVC 输入、励磁直流输出、AVR 互联端子。

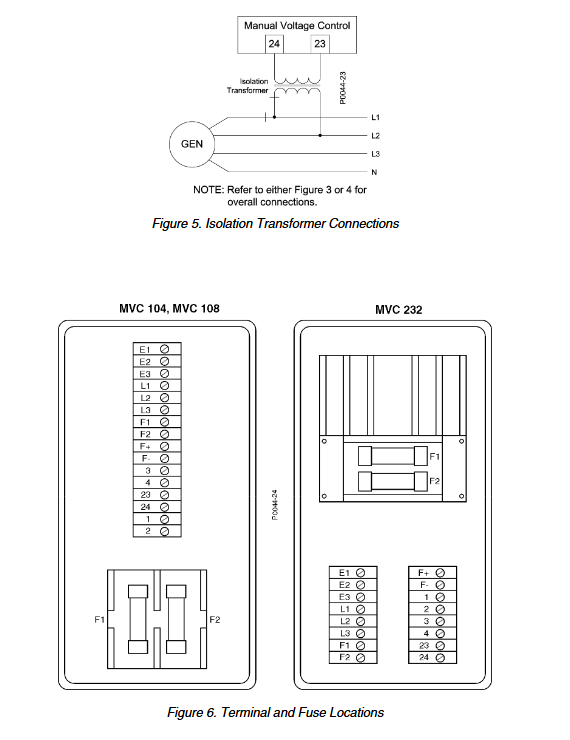

升压 / 降压适配：发电机电压和 MVC 额定输入不符时，按图 5 外接隔离变压器完成电压匹配。
端子布局：图 6 标注整机所有端子、熔断器物理位置，方便现场查找。
