Basler XR2002 / XR2002F PMG 励磁调压器
时间: 2026-06-26浏览次数：
Basler XR2002 / XR2002F PMG 励磁调压器
Basler XR2002 / XR2002F PMG 励磁调压器
通用信息与电气、物理规格
（一）核心电气性能参数
励磁直流输出能力
长期连续：7A / 63V（440W）；
强行励磁 1 分钟短时：10A / 90V（900W）；
适配励磁绕组直流电阻范围：9Ω ~ 100Ω；绕组小于 9Ω 必须串联功率限流电阻，满载超 7A 需更换大功率调压器。
交流输入（供电）分两种场景
场景 1：PMG 供电
单相：空载 180Vac / 满载 100Vac，额定 120Vac；
三相：空载 140Vac / 满载 70Vac，额定 80Vac；
频率范围 48~480Hz；
场景 2：发电机出线经隔离变供电
单相：空载 153Vac / 满载 90Vac；三相空载 110Vac / 满载 70Vac；
机端电压采样回路
支持 4 档额定采样：120V / 208/240V / 416/480V / 600Vac，调节区间均为额定 ±10%；采样负荷：PMG 供电＜5VA，外接互感器＜12VA；必须相 - 相采集，禁止相 - 中性，降低三次谐波干扰。
控制精度与动态指标
调压精度：空载至满载＜±0.5%；
温漂：50℃温差电压波动＜2%；
响应速度：采样电压 ±10% 扰动下＜10ms；
内置 EMI 电磁干扰滤波器，整机最大功耗 75W。
（二）XR2002F 独有频补偿功能（两款核心差异）
标准 V/Hz 压频特性：电压与频率线性下降，突加负载时延缓电压恢复，提升带载能力；面板 UF ADJ 旋钮调节拐点 45~65Hz，出厂预设 55Hz。
限幅 VLV/Hz 特性：低频降压、小幅转速波动时仍精准稳压，区分 50Hz/60Hz 两套曲线，通过 UF ADJ 调整拐点频率，兼顾重载与稳态调压。
面板配置：VOLT 电压调节、UF ADJ 频补偿调节、STAB 稳定度调节三只可调旋钮。
（三）物理环境规格
工作温度：-40℃ ~ +60℃；存储 - 65℃ ~ +85℃；
抗振动、冲击：多频段振动耐受，三轴 15G 冲击；
重量：净重 1.1kg，包装 1.4kg；安装建议竖直布置保证散热。
安装规范、接线与附件
1. 机械安装
整机立式安装最优，可直接固定机组底座，附带外形尺寸图纸；外壳开孔标准规格。
2. 励磁主回路接线要点
输出端子 F+、F - 接无刷励磁机励磁绕组，严格区分极性；绕组电阻不足 9Ω 串联功率限流电阻。
禁止励磁回路串分励灭磁开关；如需切断励磁，拆除 F + 与 53 号端子原厂短接片，外接巴斯勒 05407 单刀旋转开关。
所有交流输入相线必须加装高分断能力熔断器。
3. 两套完整接线方案

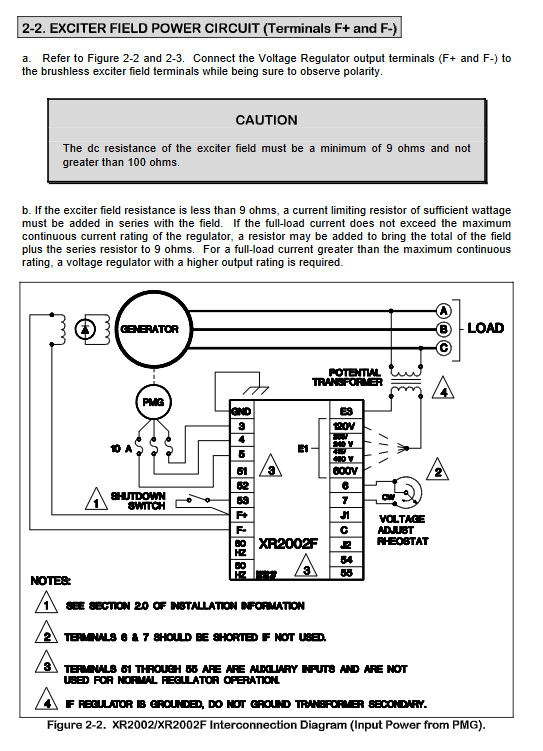

方案 A：PMG 作为供电电源（图 2-2）
单相输入端子 3、4；三相输入 3/4/5；励磁输出 F+、F-；机端采样 E1/E3 分四档电压端子匹配发电机。
方案 B：发电机出线经隔离变压器供电（图 2-3）
主输出经隔离 PT 接入调压器输入；变压器副边不可接地（若调压器外壳接地）；
独有起励回路：残压不足、极性错误时，外接直流电池起励，回路串联二极管、限流电阻，提供起励电流计算公式；起励开关在额定转速闭合 15 秒内建压。
4. 电压调节配置
面板 VOLT 旋钮：顺时针升压；出厂 6、7 端子短接；
外接 500Ω 远程电位器 R50：拆除 6/7 短路线，电位器滑片接 6，阻值最大时电压最低，面板旋钮变为量程微调。
5. 辅助端子（51~56）
用于拓展外设，正常运行 54 端子必须接内部短路线；001~236 老机型 56 号端子替代新版 55 号，无特殊外设禁止接线。
系统操作、调试步骤
1. 开机前前置检查
核对机型、50/60Hz 频率跳线（仅 XR2002F）、远程电位器短接片、54 端子短路线；
熔断器、灭磁开关、稳定跳线按表配置；
3 旋钮初始位置：VOLT 逆时针最低，STAB 中间，UF 保持出厂设置。
稳定跳线分两档：J1-C 为快速响应、C-C 为适中响应，配合面板 STAB 旋钮抑制电压振荡。
2. 完整开机流程
原动机升额定转速，闭合励磁开关；
缓慢旋转 VOLT 调至额定电压；搭配远程电位器精细校准；
空载、带载分别观察电压稳定性，出现振荡顺时针加大 STAB 阻尼；
XR2002F 单独测试低频 V/Hz 特性，降速验证电压随频率下降。
3. 分项调试步骤
（1）稳定度整定
空载调 STAB 至轻微振荡，再顺时针消除；带载反复投切负载验证无振荡，仍不稳定更换稳定跳线档位。
（2）V/Hz 标准曲线调试
接对应 50/60Hz 跳线；额定电压；
顺时针调 UF ADJ 至指示灯点亮，继续下调至电压约 90% 额定，再恢复 VOLT 至额定，完成低频降压特性设置。
（3）限幅 VLV/Hz 调试
转速降至目标拐点，调节 UF 使指示灯刚亮，恢复额定转速，低频降压功能生效。
4. 低速停机建议
原动机怠速时建议切断励磁开关，降低调压器损耗、延长寿命。
故障排查与整机出厂测试

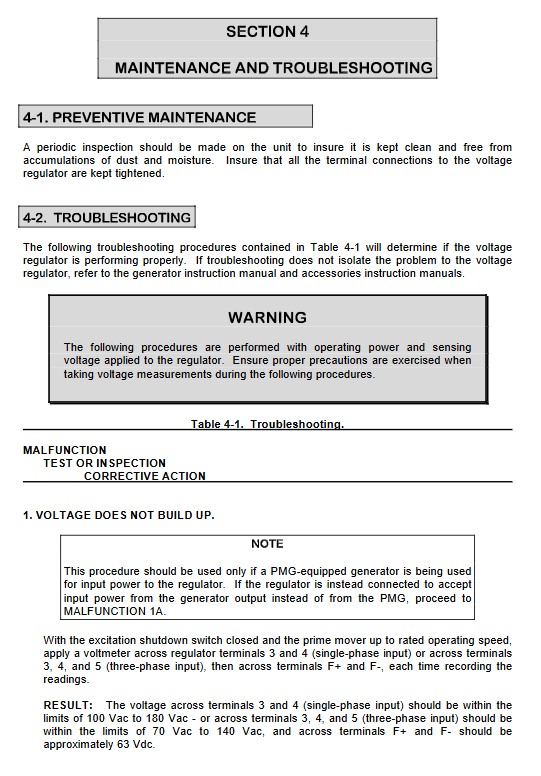

（一）六大典型故障排查表
无法建压
分 PMG 供电、发电机供电两套测量流程：测输入交流、励磁直流输出；输入电压异常查保险、线路；输入正常但 F+F - 无 63V 直流判定调压器损坏；发电机供电机型可执行起励操作。
电压反复升降、持续振荡：短接远程电位器端子测试，无效则更换调节器。
电压居高无法下调：断开励磁开关，核查采样端子匹配发电机电压，无采样电压查 PT、线路，硬件故障更换调压器。
调压振荡（ hunting）：先排查原动机转速波动，再调整 STAB 与稳定跳线，无效更换设备。
调压精度差：核对采样点、使用整流型电压表，检查波形畸变影响。
采样回路保险熔断：大概率存在两点接地环路，排查接地。
（二）整机离线出厂测试
外接 120V 交流、200W 以内灯泡模拟励磁负载；调节外接电位器，灯泡明暗随电位器平滑变化，STAB 逆时针切换响应速度为设备正常判定标准，该测试无法复现带载振荡类故障。
维护与替换备件
日常维护：定期吹扫灰尘、紧固所有端子；
核心替换件清单：主板、各类二极管、功率三极管、500Ω 25W 远程调压电阻 R50，列明巴斯勒原厂零件编号，报修需标注调压器型号。
