Basler DECS-400 数字励磁控制系统
时间: 2026-06-26浏览次数：
Basler DECS-400 数字励磁控制系统
Basler DECS-400 数字励磁控制系统
通用信息与整机规格

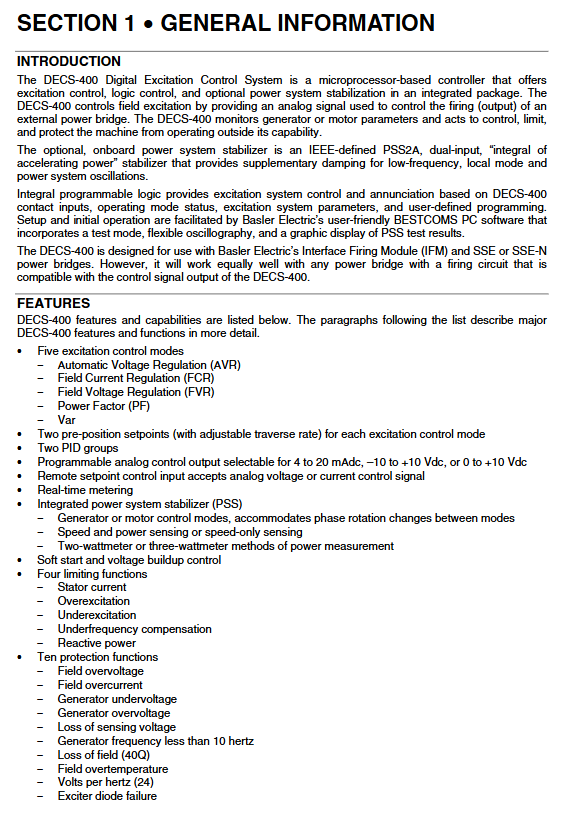

1. 核心五大控制模式
AVR 自动调压：恒机端电压调节，调压精度 ±0.2%，动态响应小于 1 个周波；
FCR 励磁电流调节（手动）：励磁电流闭环，电压互感器断线时自动切换备用模式；
FVR 励磁电压调节（手动）：励磁电压闭环，满足 WECC 机组试验标准；
VAR 无功恒控：并网恒定无功输出；
PF 功率因数恒控：并网恒定功率因数。
2. 核心功能汇总
（1）稳定控制
双组 PID 参数（PSS 投 / 切两套参数），内置 PID 计算器，支持主励磁机 / 副励磁机两套预设参数库，可自定义 PID。
（2）PSS 电力系统稳定器（选配 1XXX 型号）
IEEE PSS2A 双输入架构，加速功率积分算法；采集机组电压、两相及以上电流，抑制 0.1~5Hz 低频振荡；具备转速 / 功率双采集、频变闭锁、扭转滤波、多阶相位补偿、输出限幅等全套功能。
（3）限制器系统（四大类）
OEL 过励限制：分求和型、接管型两种，区分并网 / 离网工况，反时限特性，带冷却计时；
UEL 欠励限制：内置曲线或 5 点自定义机组进相曲线，防止失步、定子端部过热；
SCL 定子电流限制：两段时限，短时高定值、长期低定值；
VARL 无功限制：适配汽机扩容、发电机容量不变场景，限制滞后无功；
V/Hz/ 低频限制：防止主变、发电机过磁通，斜率、拐点可调。
（4）全套保护功能（12 项）
励磁过流、励磁过压、励磁超温、发电机过压 / 欠压、失压检测、失磁（40Q）、频率低于 10Hz、励磁二极管开路 / 短路、V/Hz 过磁通、隔离模块故障、电源低压；全部保护带独立延时、双组定值（主 / 备用机组），可驱动继电器报警跳闸。
（5）并网并联配套功能
无功调差、交叉电流差动补偿、线路压降补偿，实现多机组无功均分。
（6）预置位 / 无扰切换
每种控制模式设 2 组预设定点，可调升降速率；模式间自动跟踪、双 DECS-400 冗余主从跟踪，实现无扰切换。
（7）采集、计量与记录
实时测量：三相电压、三相电流、有功 / 无功 / 功率因数、励磁电压电流、温度、频率、频变率等；两路 4~20mA 模拟变送输出；
SER 事件顺序记录：存储 127 条事件，50ms 扫描精度，带时标；
故障录波（Oscillography）：兼容 COMTRADE 标准，最多 6 通道，支持预触发，可通过 BESTWAVE 查看；
长期趋势记录：最长 30 天参数连续存储。
（8）IO 接口资源
16 路开关量输入：6 路固定（AVR / 手动 / 升 / 降 / 启 / 停）、10 路可编程；
8 路继电器输出：看门狗、运行状态 2 路固定，6 路可编程（自保持 / 脉冲 / 锁存可选）；
模拟控制输出：4~20mA / 0~10V / ±10V 三选一，驱动外部功率桥；
辅助模拟输入：±10V 或 4~20mA，远程定值、限制缩放、外部 PSS 信号；
专用励磁隔离模块：采集励磁电压、分流器电流，隔离变送给主控。
（9）四路通信接口

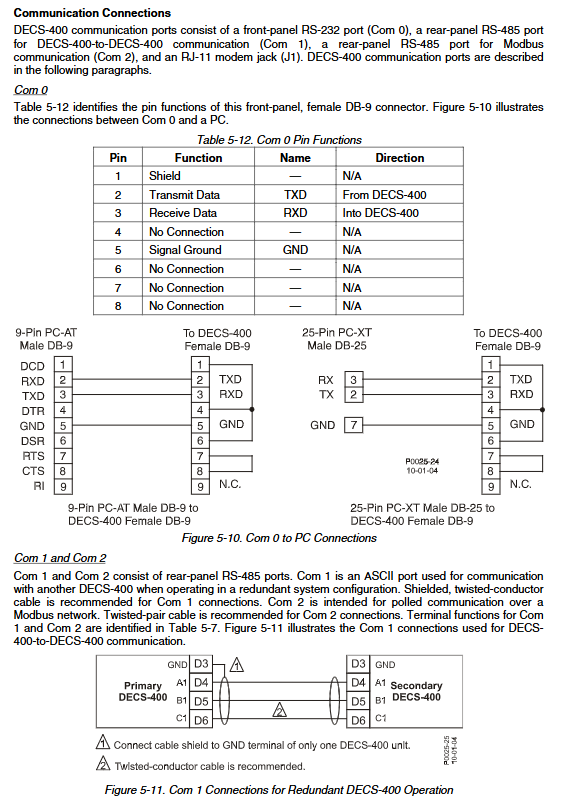

Com0：前面板 RS232，本地连 BESTCOMS；
Com1：背板 RS485，双机冗余主从跟踪专用；
Com2：背板 RS485，Modbus RTU；
Com3：RJ45 以太网 10BASE-T，Modbus TCP、NTP 对时；内置拨号 Modem（只读远程访问）；支持 IRIG-B 时钟同步。
3. 硬件电气规格
供电：交流 120V 或直流 24/48/125V 两种机型；
电压 / 电流互感器采集：PT 二次 120/240V，CT 二次 1A/5A，负荷＜1VA；
励磁采集：隔离模块支持 63/125/250/375/625V 励磁电压，50/100mV 分流器；
环境：-40~60℃运行，重量 680g，带 CE、UL、GOST-R 认证；
实时时钟：3.6V 锂电池，5 年更换周期。
前面板 HMI 人机界面
1. 面板硬件
128×64 背光 LCD、6 个按键（上下左右导航、编辑、复位）、6 个状态 LED（PSS 激活、预置位、上下限、平衡、编辑）；DB9 本地 RS232 口，抽拉式模块化结构，带锁紧卡扣。
2. 菜单 9 大主分支
运行状态、定值、PID 环路增益、实时测量、保护、限制器、PSS、系统参数、通用通信设置；完整树形路径，手册附全菜单路径清单。
3. 操作与权限
编辑流程：进入对应界面→按 Edit→输入密码→修改参数→保存 / 复位放弃；闲置 10 分钟自动退出权限；
两级密码：全局密码（全部参数修改）、定值密码（仅升降、模式、预置点等简易操作）；出厂默认 DECS4，断电同时按 Edit+Reset 恢复默认（会清空所有自定义参数，需提前备份）；
测量界面：同时显示 3 路实时量、当前定值百分比、运行模式、告警栏；告警最多 6 条缓存，可复位清除。
功能详细原理
1. 硬件信号通路
模拟采集（机端 / 母线 / 定子电流 / 励磁）→DSP 数字滤波处理；开关量输入检测；四路 DAC 输出控制信号、变送信号；继电器逻辑输出；多通信处理器并行处理。
2. 开机流程
软启动（电压缓慢爬升，防冲顶）、起励建压逻辑；建压失败告警；并网前电压匹配功能，自动追踪母线电压。
3. 各控制模式闭环逻辑
分别详述 AVR/FCR/FVR/VAR/PID 闭环调节逻辑、升降速率、上下限、预定位维持 / 释放模式。
4. 限制器完整逻辑曲线
含 SCL 两段时限、求和型 OEL 并网三档 / 离网两档、接管型 OEL 反时限曲线、UEL 五点进相曲线、V/Hz 斜坡特性，附带原理图与时序公式。
5. 保护动作逻辑
逐条说明励磁过流反时限、V/Hz 平方反时限、励磁二极管监测 EDM（通过纹波判别开路 / 短路）、失磁保护进相判据、不平衡闭锁 PSS 等内部判定逻辑。
6. PSS 完整模块拆解
速度通道、有功功率通道、机械功率合成、扭转滤波、四级相位补偿、洗出滤波器、逻辑限幅、端电压限制、频变闭锁模块，附完整框图与传递函数参数说明。
7. 冗余跟踪机制
内部跟踪（本机不同模式无扰切换）、外部跟踪（一主一备 DECS-400 通过 Com1 通信，故障无缝切换励磁）。
8. 录波 / 事件触发机制
逻辑触发、阈值触发、手动触发；记录变量全覆盖机组、励磁、PSS、限制器、控制回路信号。
BESTCOMS 上位组态软件
1. 软件基础
Windows 平台，依托.NET 框架，配套设备调试、参数备份、试验分析工具，支持 DECS-300 参数导入。
2. 四种通信连接方式
前面板 RS232、以太网 TCP/IP、背板 Modbus485、内置 Modem（仅查看，不可修改参数）；以太网支持 DHCP / 静态 IP、NTP 网络对时。
3. 软件核心页面分类
系统配置：机组额定参数、互感器变比、励磁类型、辅助输入、变送输出、暂态升压；
定值设置：AVR/FCR/FVR/VAR/PF 定值、预置位、软启动；
增益页面：主 / 副两套 PID（AVR/FCR/FVR/ 限制器 / PF/VAR 独立 PI 参数），内置 PID 计算器，输入机组时间常数自动生成增益；
限制器组态：OEL 两种模式、UEL 曲线、SCL、VARL、限制值缩放；
保护组态：所有保护定值、延时、励磁二极管监测参数；
PSS 完整组态：开关选择、滤波、相位补偿、限幅、频变闭锁全套参数；
逻辑编程：可编程与 / 或 / 非门、定时器，自定义联锁、报警、模式切换；
实时监测：所有电气量、I/O 状态、告警、模式状态；
录波与趋势：录波配置、事件查看、COMTRADE 导出、长期趋势记录；
分析工具：阶跃响应试验、频率特性伯德图、PSS 信号注入测试。
4. 文件功能
支持.de4 参数文件保存 / 读取、打印参数、文本导出，设备批量调试、备份。
安装、投运、维护
安装：整机安装尺寸、背板端子定义、强弱电接线（PT/CT/ 励磁 / IO / 通信接地规范）、隔离变压器选型、布线线径要求；
投运调试：上电检查、互感器极性核对、励磁回路检查、空载调压试验、PSS 整定、并网无功均分、保护定值校验、冗余切换试验；
维护：日常巡检项目、定期校验周期、锂电池更换（5 年）、故障排查、硬件更换步骤。
