Basler SR4A / SR8A 模拟励磁调压器
时间: 2026-06-25浏览次数：
Basler SR4A / SR8A 模拟励磁调压器
Basler SR4A / SR8A 模拟励磁调压器
产品两大型号核心区分（电气功率）
SR4A（小功率款）
供电输入：95~139Vac，50/60Hz，840VA；
励磁输出：持续 63Vdc/7A，1 分钟强励 90Vdc/10A；
励磁绕组最小直流电阻≥9Ω。
SR8A（大功率款）
供电输入：190~277Vac，50/60Hz，1680VA；
励磁输出：持续 125Vdc/7A，1 分钟强励 180Vdc/10A；
励磁绕组最小直流电阻≥18Ω。
共用电气参数
电压采样：支持 120/208/240/416/480/600Vac，单相 / 三相采样可选，负载≤10VA；
调压精度：满载全范围平均误差＜±0.5%；温漂：40℃温差仅 ±0.5%；
响应速度：60Hz 系统＜17ms，50Hz＜20ms；
调压范围：额定电压 ±10% 可调；
并机 CT 回路：额定 5A 二次，负载 25VA，单相约 8% 调差、三相约 6% 调差；
整机最大功耗 60W。
机械与环境规格
尺寸：高 292mm × 宽 213mm × 深 127mm，重量 5.8kg；建议垂直安装保证散热；
工作温度：-55℃ ~ +70℃；存储 - 65℃ ~ +100℃；
抗振：20~260Hz 耐受 5G 振动，满足车载发电机组恶劣工况；
硬件结构：无电解电容，硅整流管、稳压二极管、电阻、变压器组成，温湿度、振动耐受性极强。
型号编码规则（SRxx-A-2-B-15-B-3-E）
分段含义：
SR4A/SR8A：励磁功率等级；
并机配置：1 = 无并机电路、2 = 内置可调滑阻并机、3 = 外接并机电位器；
起励继电器：A 无、B 带密封起励继电器；
采样类型：15 单相采样、16 三相 Faston 端子采样；
外壳：B 带外壳；
调压电位器：2 内置、3 配套外置、4 带锁内置；
励磁适配：A＞150kW 有刷机组、B 静态励磁、E≤150kW 无刷励磁机组。
核心硬件选配附件清单
外部调压电位器（175Ω/2W，件号 03456）；
并机调差电位器（件号 03469）；
低频保护模块、EMI 滤波、隔离变压器、并机 CT、手动励磁模块、V/Hz 模块、过压保护、线路压降补偿、瞬态抑制滤波器、VAR/PF 控制器等扩展组件。

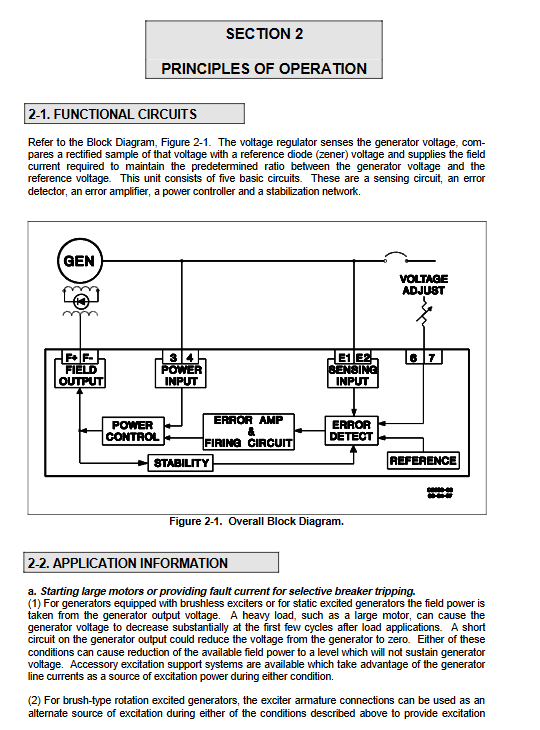

内部五大基础工作电路
整机闭环调压架构：
采样电路：采集发电机母线电压，内部变压器多档位抽头适配不同电压等级；
误差检测：采样整流电压与稳压基准二极管对比，生成偏差信号；
误差放大：放大电压偏差；
SCR 功率控制：可控硅调节励磁输出直流；
稳定补偿网络（R4）：阻尼振荡，平衡响应快慢。
并机两大无功均衡方案（核心功能）
1. 无功调差（Droop，可并外网 / 孤立母线）
原理：机组带感性负载时调节器自动轻微压降，实现多机组无功自然均分；
CT 安装在 B 相，二次信号叠加至采样回路；
纯阻负载电压几乎不变，感性负载压降、容性负载抬升电压；
单机运行可短接 CT 回路关闭调差。
2. 交叉电流差动补偿（Cross-Current，仅孤立母线，禁止并网）
全部机组 CT 二次首尾串联闭环，无功环流相互抵消，母线电压无跌落；
并外网时必须断开 CT 串联回路，切换为调差模式；
每台机组断路器辅助触点用于切分差动环路。
安装与接线规范
1. 安装要求
垂直安装利于散热，整机可直接固定机组壳体；端子线缆最小 16AWG 铜线。

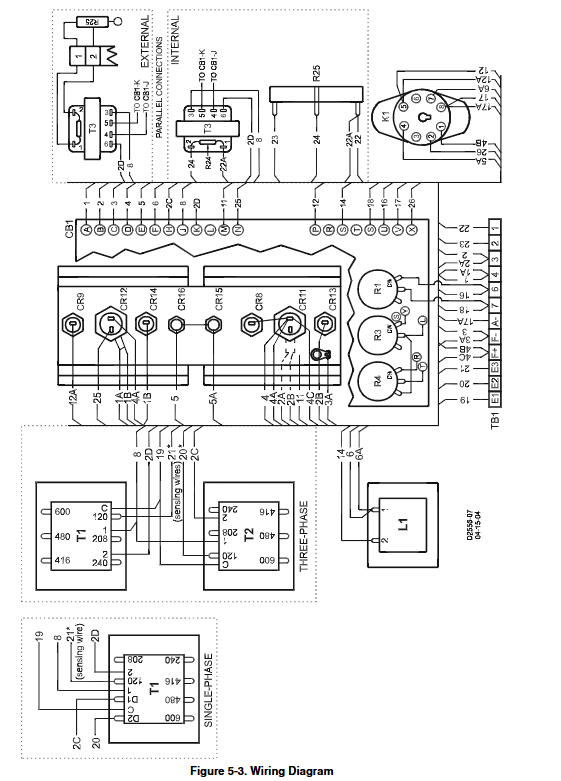

2. 关键端子定义
3、4：调节器交流工作电源；
E1/E2/E3：机端电压采样（单相 E1E3，三相 E1E2E3）；出厂默认 120V 抽头，可开盖更换变压器端子适配电压；
F+/F-：励磁输出直流；
A-：有刷励磁机辅助起励端子；
1、2：并机 CT 二次输入；
3. 励磁电阻硬性要求
励磁直流电阻低于标准（SR4A＜9Ω / SR8A＜18Ω）时，必须串联功率电阻，避免损坏调压器；空载输出建议≥10V 保证稳定。
4. 两种励磁标准接线
有刷旋转励磁：使用 A - 端子，短路起励回路适配短路工况；
无刷 / 静态励磁：不使用 A-，依靠 PMG 或发电机母线供电。
5. 严禁操作
励磁回路严禁带载断开，防止高压击穿器件；如需停机，切断 3/4 交流电源，禁止断开 F+/F-。
面板可调电位器功能
R1 电压调节：顺时针升压、逆时针降压，±10% 量程；
R3 量程基准：锁定调压上下限，出厂校准；
R4 稳定阻尼：顺时针偏稳定（响应慢、无振荡），逆时针响应快，过大会电压振荡；空载最易出现振荡，需预留稳定余量；
R25 并机调差滑阻：控制无功压降幅度。
整机操作流程
1. 单机空载调试
原动机至额定转速，残压足够自动起励；无残压执行充磁（F+、A - 外接≤125V 直流限流电源短时供电）；
R3 校准额定电压，R4 调至无振荡区间；
带载测试，调压误差＜0.5% 为合格。
2. 低速运行限制
长期低于额定转速会损坏励磁机与调压器，必须加装低频保护或断开 3/4 供电。
3. 并机完整操作步骤
单机先完成空载、负载测试，校验调差功能；
同步条件：频率、电压、相位、相序完全一致；
并网后通过调速器分配有功，调节 R1 均分无功；
故障区分：有功不均为调速器问题，无功不均为调压 / CT 极性错误。
起励（Field Flashing）操作
机组剩磁不足无法建压时：
停机状态，直流电源正极接 F+、负极接 A - 串联限流电阻短时通电；内部二极管隔离，防止电流倒灌损坏充磁电源。
维护、备件与故障排查
1. 预防性维护
定期清洁粉尘、紧固端子，禁止水洗；电路板带防护涂层，故障建议整机更换。
2. 核心备件
主控电路板、SCR 可控硅、整流二极管、采样 / 并机变压器、滤波扼流圈、起励继电器、各类可调电阻等，分 SR4A/SR8A 两套物料清单。
3. 整机简易台架测试
外接对应交流电源 + 负载灯泡，旋转 R1 观察亮度变化，快速判断调压回路好坏。
4. 典型故障对照表（覆盖全部常见问题）
电压无法建压：残压不足（充磁）、采样抽头错误、接线开路、转速不足；
起压后快速跌落：调压电位器损坏、起励继电器故障；
电压偏高不可调：采样丢失、R1 短路、基准电路故障；
调压精度差：采样点不一致、负载不平衡、励磁电阻不达标；
电压持续振荡：R4 阻尼过小、调速不稳、空载励磁电压过低；
并机无功分配不均：CT 极性反、调差滑阻设置错误、采样类型不统一。
