Basler SSR32-12 / SSR63-12 / SSR125-12 静态励磁调压器
时间: 2026-06-25浏览次数：
Basler SSR32-12 / SSR63-12 / SSR125-12 静态励磁调压器
Basler SSR32-12 / SSR63-12 / SSR125-12 静态励磁调压器
三大型号核心电气参数对比
1. 供电输入（调压器工作电源）
SSR32-12：90~153Vac 单相，50~240Hz，700VA
SSR63-12：90~153Vac 单相，50~240Hz，1200VA
SSR125-12：170~305Vac 单相，50~240Hz，2400VA
2. 励磁直流输出（F+、F-）
型号 持续励磁 1 分钟强励 励磁绕组最小直流电阻
SSR32-12 32Vdc / 12A 50Vdc / 20A 2.5Ω
SSR63-12 63Vdc / 12A 100Vdc / 20A 5.0Ω
SSR125-12 125Vdc / 12A 200Vdc / 20A 10.0Ω
3. 机端电压采样（E1/E2/E3）
支持单相 / 三相采样，4 档抽头可选：120/240/480/600Vac；每相采样负担 3.5VA，50/60Hz 系统自动跳线切换。
调压精度：空载至满载≤±0.25%；50℃温度变化温漂仅 ±0.5%。
4. 低频 V/Hz 特性（核心负载适应功能）
两种斜率可选：标准 1V/Hz、双倍 2V/Hz；
出厂拐点：50Hz 系统 48.5Hz、60Hz 系统 58.5Hz；突加大电机负载时 2V/Hz 模式快速降低励磁，减轻原动机冲击，转速恢复更快。面板 FREQ 旋钮可连续调整低频拐点。
UNDER FREQ 指示灯：低于设定频率常亮。
5. 过励保护逻辑
励磁输出持续达到额定强励电压 95%：延时 60 秒跳闸灭磁；
励磁输出超过 130% 额定强励电压：瞬时（＜1s）切断励磁；
配套外置过励断路器作为二级后备保护。
6. 起励残压要求
SSR32/63：发电机残压≥6Vac 自动建压；SSR125 需≥12Vac，残压不足需手动充磁。
7. 并机回路
并机 CT 二次额定 5A，负担 10VA；支持无功调差（Droop）、** 交叉差动（跨流）** 两种并机方案。
8. 机械与环境
整机封装防潮防尘；工作 - 40℃~+70℃，存储 - 40~+85℃；抗振动、冲击指标严苛；整机尺寸 229×282×91mm，净重 5.4kg。
面板可调控件与指示灯
VOLT（电压调节）：顺时针升压、逆时针降压，内置调节覆盖各档位 ±10%，外接 1kΩ/2W 电位器可远程 ±10% 调压；
STAB（稳定阻尼）：顺时针稳定、响应慢；逆时针响应快，空载易电压振荡，调试时调至无振荡且响应均衡；
FREQ（低频拐点）：顺时针抬高低频动作点；
DROOP ADJ（调差）：调整多机组并联无功压降幅度；
UNDER FREQ LED：频率低于设定值点亮告警。
系统配套可选配件
过励断路器：20A、277Vac，手动分闸 + 过励脱扣双重保护；
SCP250 无功 / 功率因数控制器；
SBO160 升压模块；
CT2~CT50 系列并机电流互感器；
EDM200 励磁二极管监测器；
EL200 最大 / 最小励磁限制器；
7 BE1/BE3 自动同期装置；
8 LDC300 线路压降补偿器、MVC112 手动励磁单元；
9 高低压隔离变压器（适配 240V~13.8kV 多种发电机电压）；
10 浪涌抑制模块：PMG、隔离变等高阻抗电源配套，吸收励磁回路尖峰电压，保护功率器件。
安装与完整接线规范
1. 安装要求

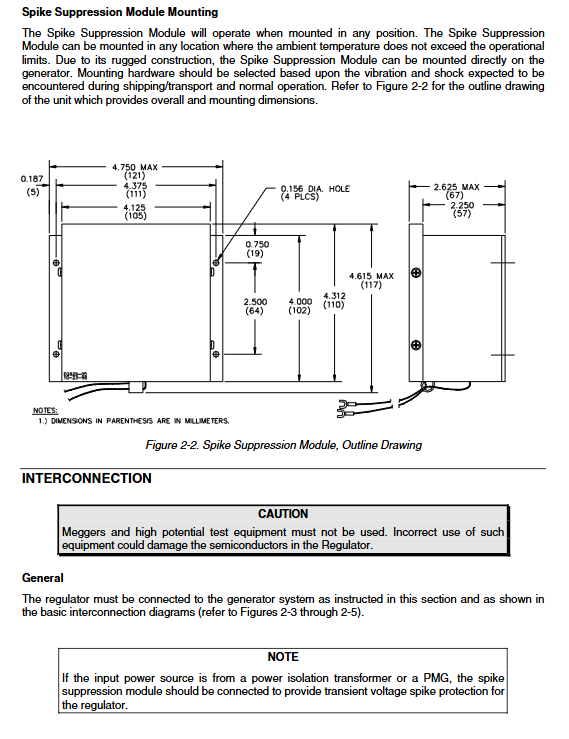

建议垂直安装保证散热；整机、浪涌模块均可直接固定发电机壳体，耐受振动冲击。
2. 关键端子 TB1、TB2 定义
TB2（功率 / 采样 / 励磁）
E1/E2/E3：三相电压采样；单 / 三相通过 TB1 跳线切换；
F+、F-：励磁绕组直流输出，严格区分极性；
3、4：调压器交流工作电源，发电机直供需接 B、C 两相；
1、2：并机 CT 二次输入。
TB1（控制跳线、外接端子）
21/22 短接 = 单相采样；断开 = 三相采样；
27/30 跳线 = 50Hz 模式，断开 = 60Hz；
29/30 短接 = 1V/Hz，断开 = 2V/Hz 低频曲线；
6、7：外接远程调压电位器，不使用需短接；
23、24：串联无功控制器、励磁限制器等外部控制设备；
30：屏蔽层接地端子。
3. 四大标准接线方案
发电机母线直接供电 + 三相采样；
发电机母线直接供电 + 单相采样；
3 PMG 永磁机独立供电（高频电源，跳线更改适配 120~240Hz）；
多机组交叉差动并机 CT 串联回路。
4. 硬性接线禁忌
励磁绕组直流电阻低于型号最小值，必须串联功率电阻；
励磁回路运行中严禁断开，产生高压击穿器件；停机仅允许切断调压器交流电源（3/4 端子）；
3 励磁回路、发电机输出同时接地时，必须加装隔离变压器；
4 PMG 等高阻抗电源必须配套浪涌抑制模块。
单机启动调试流程
接线全检，核对采样抽头、频率跳线、励磁极性；
2 原动机升额定转速，观察是否自动建压；
3 无残压起励操作：机组完全停机，≤12V 直流电源串联 25~30Ω 限流电阻，F + 接正、F - 接负通电 3 秒充磁；
4 VOLT 旋钮调至额定电压；
5 投 / 切负载，观察电压是否振荡，调整 STAB 阻尼；
6 低频测试：降速至拐点，UNDER FREQ 灯点亮，按需微调 F 旋钮；
7 满载校验调压精度≤±0.25% 为合格。
多机组并联操作（两种模式）
1. 无功调差 Droop（可并外网 / 孤立母线）
单机运行时开关短接 CT 二次，关闭调差；并机时断开，感性负载自动压降，无功自然均分；CT 安装在 B 相。
2. 交叉差动 Cross-Current（仅孤立母线，禁止并网）
全部机组 CT 首尾串联闭环，并联时母线电压无跌落；并网前需通过断路器辅助触点断开串联环路，切换为调差模式。
并机标准步骤
1 单机空载、负载测试正常，调差功能校验；
2 待并机组频率、电压、相序、相位同步后方合闸；
3 合闸后通过调速器分配有功，DROOP 旋钮调整无功均分；
4 有功不平衡为调速器故障，无功不平衡为 CT 极性 / 调差接线错误。
维护、台架测试与故障排查
1. 预防性维护
仅需定期紧固端子、清理外壳粉尘，整机密封无易损小件，故障直接更换板卡 / 整机。
2. 简易台架测试方法

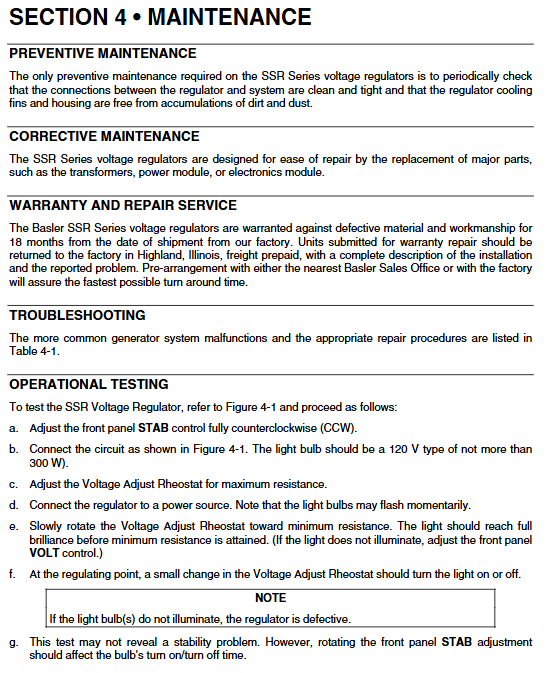

外接匹配交流电源，励磁端串联≤300W 120V 灯泡负载；旋转 VOLT 旋钮，灯泡亮度平滑变化、调节灵敏代表调压回路正常；旋转 STAB 会改变明暗响应速度。
3. 典型故障对照表
无法建压：残压不足充磁、采样断线、转速偏低、保险断开；
2 起压后快速跌落：远程调压回路开路、内部电路故障；
3 电压偏高无法下调：采样缺失、采样抽头选错；
4 电压持续振荡：STAB 阻尼过小、空载励磁电压偏低；
5 调压误差超标：采样点与测量点不一致、三相负载不平衡；
6 并机无功不均：CT 极性反、调差设置错误、采样类型不统一。
