Basler BE2000E 数字励磁调压器
时间: 2026-06-25浏览次数：

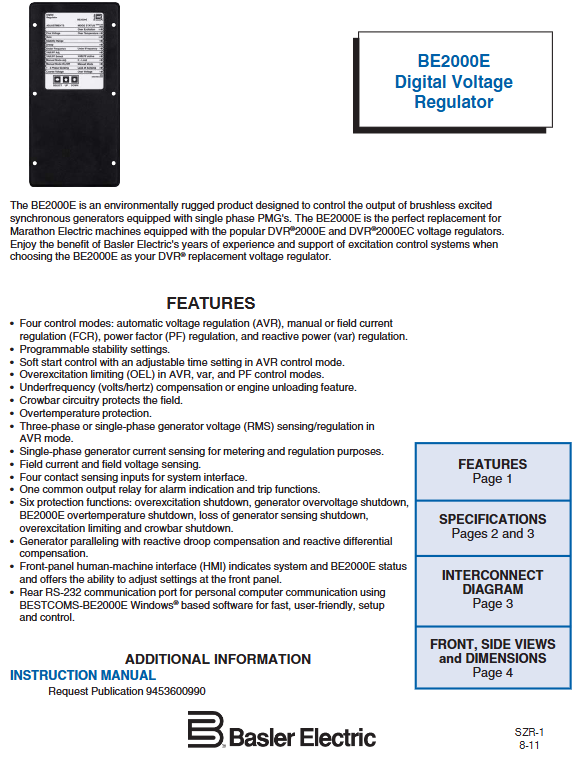

Basler BE2000E 数字励磁调压器
Basler BE2000E 数字励磁调压器
产品基础定位
BE2000E 是巴斯勒（Basler）工业级数字 AVR，专为带单相 PMG 永磁发电机的无刷同步发电机设计，核心替代 Marathon 原厂 DVR2000E / DVR2000E 老款调压装置，环境耐受能力强，适用于柴油 / 燃气小型同步发电机组，支持单机与多机并联运行。
核心四大控制模式
整机支持可切换 4 种运行模式，满足单机、并网并联场景：
AVR 自动电压调节（主模式）：稳定发电机输出电压，支持 1/3 相电压采样，具备软启动、V/Hz 低频补偿、过励限制；
FCR 手动励磁电流调节：直接控制转子励磁电流，斜率 0.01 步进可调；
无功 Var 恒调节：恒定无功输出，调节范围 - 100% ~ +100，步长 0.1%；
功率因数 PF 恒调节：恒定功率因数，调节范围 0.6 超前～0.6 滞后，精度 0.001。
全部内置功能特性
1. 调节与并网功能
可自定义稳定增益，优化电压动态响应，抑制振荡；
AVR 模式软启动，时间 1~120s 连续可调；
V/Hz 低频降载补偿（40~65Hz，0.01Hz 步进）；
两种并联补偿：无功调差、交叉电流差动补偿，实现多机组无功均分；
模拟辅助输入（-3~+3Vdc），可远程偏移电压设定点 ±30%。
2. 保护体系（6 重保护）
过励限制 OEL（AVR/Var/PF 模式有效）+ 过励停机保护（0~7.5Adc，延时 0~10s）；
励磁过压保护：0~250Vdc 拾取，固定 15s 延时跳闸；
发电机过压停机：105%~120% 额定，固定 0.75s 延时；
过热停机保护；
PT 电压采样丢失停机；
跨接 Crowbar 回路：吸收转子故障过电压，保护励磁绕组。
3. IO 与人机、通讯
4 路无源干接点输入：机组增减磁、Var/PF 模式使能、单机 / 并联控制；
1 路 A 型公共告警继电器：7A 长期载流，30A 短时 0.2s 接通，用于告警 / 跳闸输出；
前面板 HMI：状态指示灯、电压 / 增益 / 调差 / 欠频等本地调节旋钮；
后置 DB9 RS232 串口：搭配专用 BESTCOMS-BE2000E 上位软件完成参数整定、监控。
4. 采集监测能力
单相 CT 电流采样（5A 二次）；
励磁电压、励磁电流实时采集；
全电量计量：机端电压、电流、频率、有功 / 无功 / 视在功率、功率因数、相角，计量精度最高 0.5%。

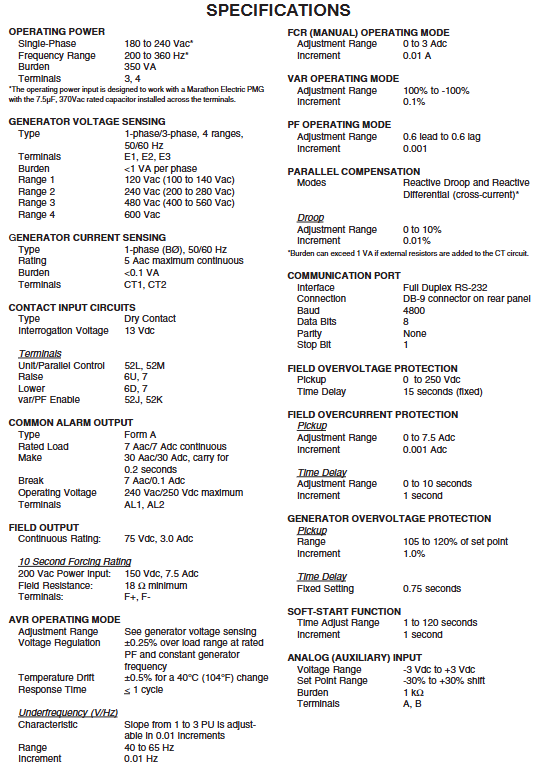

完整电气规格参数
1. PMG 工作电源（控制器供电）
输入 180~240Vac，频率 200~360Hz，功耗 350VA；需配套 7.5μF 370Vac 电容跨接 PMG 端子。
2. 机端电压采样（E1/E2/E3）
1/3 相兼容，4 档量程：120/240/480/600Vac，每相负担＜1VA，50/60Hz 通用。
3. 电流采样 CT1/CT2
单相 5A 持续额定，负担＜0.1VA。
4. 励磁输出 F+/F-
200Vac 供电下短时 10s 强励：150Vdc、7.5Adc；最小励磁电阻 18Ω。
5. 通讯 RS232
全双工，波特率 4800，8 数据位，无校验，1 停止位。
6. 环境与机械
工作温度：-40℃ ~ +70℃；存储 - 40~+85℃；
振动、冲击、盐雾符合 MIL-STD-810E 军工标准；
整机重量 690g，提供安装尺寸图纸。
精度指标（25℃、THD＜20% 条件）
电压稳态精度：额定功率因数、恒定频率下负载变化仅 ±0.25%；
温漂：40℃温差仅 ±0.5%；
响应速度：小于 1 个周波；
频率测量 ±0.2Hz；励磁电流 ±0.5%；有功 / 无功 ±3%；相角误差 2°。
面板操作与硬件接口
前面板：多状态 LED（过励、过热、失采样、过压、模式状态）；电压粗 / 细调、增益、稳定度、调差、欠频、Var/PF、手动励磁等物理旋钮；
端子定义：PMG 电源、三相电压、CT 电流、增减磁干接点、Var 使能、并联控制、告警输出、模拟远程输入、励磁 F+/F-；
配套资料：完整三相 ABC 标准外部接线图、设备正 / 侧外形尺寸图。
产品核心优势
完美兼容替换 Marathon DVR2000E 老款调压，改造无需改动励磁功率回路；
四模式自由切换，单机 / 多机并联场景全覆盖；
软硬件双重多重保护，转子、发电机设备安全性高；
宽温、抗振动军工级环境耐受，适配移动柴油机组；
本地旋钮快速调试 + PC 软件精细化整定双重操作方式；
6 完善无功调差 / 交叉并联功能，多台机组无功均衡稳定；
7 内置软启动、低频卸载，大幅降低机组启动与轻载故障风险。
