Basler DECS-2100 数字励磁系统
时间: 2026-06-25浏览次数：
Basler DECS-2100 数字励磁系统
Basler DECS-2100 数字励磁系统
系统整机应用方案分类
1. 全新定制成套励磁柜（Cubical Systems）
中小容量：双紧凑型整流桥方案，额定 1400Adc；
大容量 N+1 冗余方案：额定 3100Adc，搭配 Basler BE1 系列保护继电器；
大型火电实例：970MVA 汽轮发电机改造项目，14 台功率抽屉并联，单台故障不影响满负荷运行，最大励磁电流 8140Adc，实现旋转励磁改静态励磁，降低运维量；
柜体尺寸可选：标准深度 60 英寸；紧凑型整流桥方案最小仅 36 英寸，支持分段发货、适配现场原有母线布线。
2. 前端改造套件（Retrofit Kits，核心优势）
针对老旧 ECS2100、西屋等原厂停产励磁设备改造，无需整体更换功率柜，仅替换控制部分：
成本更低：复用原有长期耐用功率器件，仅更新核心控制单元；
风险更小：避免整套设备更换带来长期停机风险；
施工省时：定制预制面板，完美适配原有柜体开孔，接线改动量极少。
配套上位软件 BESTCOMSPro
替代旧版 ccTools，Windows 系统专用，免费授权，是 DECS-2100 调试、整定、监控、故障分析核心工具。
核心功能模块
简易向导界面：简化励磁初始化、现场调试流程；
内置发电机仿真器
离线仿真汽轮机 / 水轮机 / 柴油 / 燃气机组，可自定义同步电抗、暂态 / 次暂态参数、饱和特性、频率、动静负载、各类故障工况；调试参数无需真机上电即可预整定；
自动整定工具
自动识别机组增益、时间常数；配套阶跃响应、白噪声扫频、频率扫描工具，手动优化调压阻尼；支持最多 6 路参数实时曲线记录仪；
多视图组态
逻辑框图视图：可视化 ECM-2 功能块、信号互联关系；
精简执行视图：供熟练工程师快速查看参数；
故障诊断工具
完整 SOE 事件顺序记录、趋势曲线、全告警历史、故障数据日志，可导出回溯励磁异常；
BESTspace 自定义界面：多标签拖拽布局，保存个性化工作界面；
多设备批量配置、定值对比、固件升级。
全系列硬件模块详解（系统模块化组件）

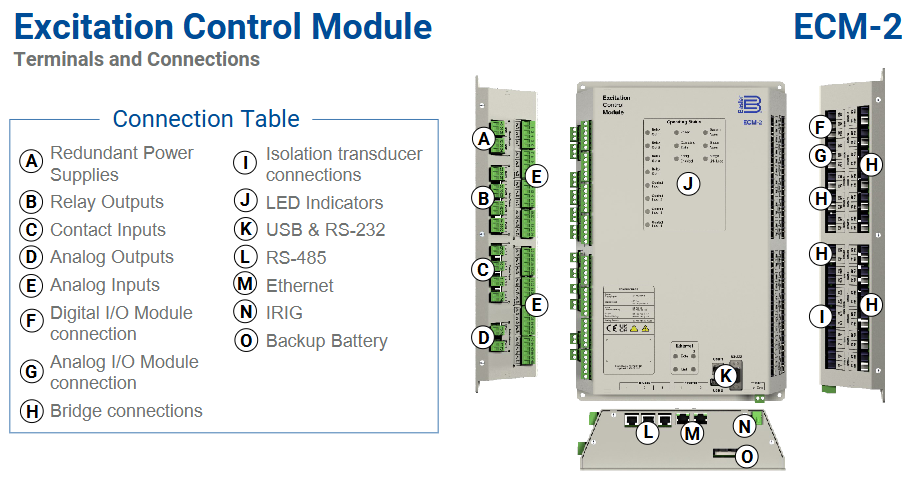

（一）ECM-2 励磁主控模块（系统核心控制器）
1. 硬件电气规格
供电：双冗余 24Vdc；
开关量输入：4 路 ±24Vdc/125Vac/dc；
继电器输出：4 路 7A 持续载流；
模拟输入：24 路交直流采集；模拟输出：2 路 4-20mA/±10Vdc；
通讯：双以太网、RS232、多路 RS485 Modbus、USB 主从、多路光纤、IRIG-B 对时；
扩展接口：光纤级联 BCM 整流模块、DIOM 数字 IO、AIOM 模拟 IO、IT 隔离变送器，最多管控 16 个整流桥；
尺寸：9.18×14×2.75 英寸，重 2.27kg。
2. 控制运行模式（多调节模式自由切换）
AVR 自动电压调节（主模式）；
励磁电流恒流调节；
励磁电压调节；
无功 Var 恒定调节；
功率因数恒定调节；
调差、线路压降补偿、多机组无功均分。
3. 全套限制器功能
最小励磁限制 MEL、欠励限制 UEL、过励限制 OEL、瞬时过流限制、定子电流限制、V/Hz 磁通限制。
4. 内置保护逻辑
过 / 欠压、过励、失磁保护、PT 电压丢失、三相不平衡、励磁接地、V/Hz 过磁通、定子过流等全套发电机励磁保护。
5. 改造适配
完美兼容旧 ECS2100 系统，搭配改造底板即可最小改动接线，保留原有全部扩展模块。
（二）BCM-2 整流桥控制模块
单台管控一套 6 脉冲 SCR 晶闸管整流桥，负责脉冲触发、桥体温度、功率回路监测。
硬件：双冗余 24V 供电、5 路开关输入、4 路 C 型继电器输出、7 路铂 RTD 测温、模拟采集、USB / 以太网 / 光纤通讯；
功能：输出 SCR 门极触发脉冲，实时监控整流导通、散热器温度、电源故障；
升级点：相比老款 BCM 增加输入通道、标识清晰，同尺寸同端子，可直接替换 DECS400/450、ECS2100 旧触发板。
（三）AIOM-2 模拟量输入输出扩展模块
光纤隔离通讯，拓展模拟信号采集与变送输出：
4 路模拟输入（4-20mA/±10V）、2 路 100Ω 铂 RTD；
8 路模拟输出；可级联两块，翻倍 IO 容量；
500V 电气隔离，拨码切换新旧设备兼容模式，直换老式 AIOM。
（四）DIOM-2 数字量 IO 扩展模块
光纤级联拓展开关量：24 路输入、16 路 C 型继电器输出；双模块串联最高 48 入 32 出；兼容 24V/125V 交直流输入，尺寸、端子与老 DIOM 完全一致，无损替换。
（五）IT-2 隔离变送器模块
电气隔离主控与高压励磁回路，单模块双路采集；支持高压直流 / 分流器小 mV 励磁电流采集，拨码切换量程，直换老式隔离变送器。
（六）FGD-2 励磁接地检测器
持续监测转子励磁对地绝缘，输出 0-15V 正比漏流信号给 ECM，分 800V 低压、1750V 高压两种型号，用于转子一点接地保护。
（七）DXCB-2 灭磁 / 跨接保护模块
故障时提供低阻抗泄放通道，吸收转子过电压，分灭磁 DX、跨接 Crowbar 两种工作模式；支持多台并联扩容，适配 600V/1000V 励磁电压等级，配套大功率放电电阻。
（八）IDP-1201 12 寸触摸显示屏 HMI
SVGA 彩色触控屏，24V 供电，USB / 以太网 / Modbus 通讯；本地 / 远程控制室均可安装，实时监视励磁电压电流、机组参数、告警、支持就地增减磁操作，兼容老款 PanelMate/IDP1200 改造。
（九）PT/CT 电压 / 电流采集板
PT 板：三相 PT 信号隔离衰减，一板信号分给最多 3 套主 / 备 / 监控 ECM；
CT 板：CT 二次信号升压变换，适配 ECM 采集，支持星型、三角接线。
功率整流桥（功率抽屉系列）
多规格晶闸管整流单元，可并联、N+1 冗余配置：
低压功率抽屉：600Vac 输入，1100Adc；
中压功率抽屉：900Vac 输入，1000Adc；
高压功率抽屉：1300Vac 输入，900Adc；
紧凑型整流桥 CRB（低压 / 中压）、SSE-N 小型整流桥；
全部配套 BCM-2 控制、冗余冷却风机、直流母线隔离端子。
