Basler BE1-851 过流保护装置说明书
时间: 2026-06-25浏览次数：
Basler BE1-851 过流保护装置说明书
Basler BE1-851 过流保护装置说明书
产品定位
BE1-851 是巴斯勒微机式多功能过流保护继电器，核心用于配网馈线、厂用电等无方向过流保护场景，集成保护、断路器控制、故障录波、事件记录、计量、可编程逻辑、远程通信一体化，支持老旧电磁继电器柜体改造，提供多种机箱尺寸（S1 标准机架、H1 半机架、F1 西屋 FT11 规格）。
整机硬件、电气规格
1. 硬件采样区分两大机型
H 型采样：2 相瞬时、2 中性瞬时、2 负序瞬时；1 相 / 1 中性 / 1 反时限过流，适配相间不平衡、电机负序故障；
G 型采样：2 相、4 路中性瞬时；1 相、2 路反时限中性，侧重接地故障保护，无原生负序元件。
2. 模拟电流输入
标准 5A/1A CT 二次输入，24 点 / 周波 16 位 AD 采样；支持三种电流算法可独立配置相 / 零序：
Fundamental 基波：滤除谐波，保护首选，暂态超越小；
Wideband RMS 全波有效值：包含全部谐波，用于热过载监测；
Average 均值：宽频适配老旧盘式继电器配合。
额定工况连续载流 20A（5A 机型），短时 400A/1s，CT 负担极低（≤0.004Ω）。
3. 开关量 IO
4 路可编程无源输入 IN1~IN4：可设置 4~255ms 识别 / 防抖时间，适配 AC/DC 控制电源；
5 路通用输出 OUT1~OUT（A 型常开跳闸触点）、1 路故障安全告警输出 OUTA（常闭 / 常开可选）；
输出满足 IEEE 跳闸负载标准，单触点短时 30A、长期 7A。
4. 供电规格
三档可选供电：24Vdc、48/125Vac/dc、125/250Vac/dc，整机功耗 6W，满载 8W。
5. 时钟与对时
内置实时时钟，电容后备可维持 8~24h 走时；可选锂电池（续航 5 年）；支持 IRIG-B 解调码对时，可配置 12/24 小时制、时区、夏令时。
6. 通信硬件
前方面板 COM0：RS232，本地调试；
背板 COM1：RS232 远程串口；
背板 COM2：RS485，支持 Modbus/DNP3/ASCII；
波特率 300~19200，三端口独立隔离，互不抢占访问。
7. 面板人机
两行 16 字符背光 LCD，5 颗状态 LED（电源、装置故障、次要告警、主要告警、跳闸），Edit 编辑键 + Reset 复位键；故障时自动弹窗显示故障靶点。
整机核心功能模块详解
（一）四大定值组（SG0~SG3）自适应保护
装置支持 4 套独立保护定值，实现负荷自适应切换：
手动切换：通过虚拟输入 / ASCII 指令 / HMI 手动选定组别；
自动切换：监测 51 过流负荷阈值，重载自动切高定值、轻载切灵敏定值，支持冷负荷识别；
切换闭锁：故障拾取期间禁止切换，防止保护失效；
组别切换告警、时序防抖动延时可配置。
（二）全套过流保护元件（ANSI 标准）
50 瞬时过流（带可调延时）
相 50TP/150TP、中性 50TN/150TN/250TN/350TN、负序 50TQ；延时 0~60s 可调，具备逻辑闭锁输入，故障拾取、跳闸双逻辑输出。
51 反时限过流
51P 相、51N 中性、51Q 负序；内置 IEEE 标准多条特性曲线（GE IAC、西屋 ABB、IEC、用户自定义曲线），支持积分复位特性，可整定时间拨号、拾取电流。
负序保护（H 机型专属）
针对两相短路、电机断相，相间故障等效 1.732 倍换算整定，适配三角 / 星型变压器低压接地后备保护。
（三）断路器失灵保护 BF
故障跳闸后检测持续故障电流，超时触发失灵远跳；50ms 最小延时，搭配快速电流检测回路，可逻辑闭锁、外部触发。
（四）79 自动重合闸
最多 4 次重合序列，支持多种上电模式（上电锁定 / 上电合闸）；可配置各次间隔、复位计时、最大周期时限；支持分段闭锁（SCB）、下游故障识别，重合过程可自动切换保护定值组。
（五）通用逻辑定时器 62/162（V/W 机型新增 262、362）
6 种工作模式：拾取断开、单触发不可重触发、可重触发、振荡器、积分计时器、自锁；用于延时告警、联锁、闭锁逻辑。
（六）虚拟控制元件（无物理接线）
43 系列虚拟选择开关：本地 / 远程 HMI / 串口操作，模拟就地切换压板；
101 虚拟断路器控制开关：虚拟分合闸脉冲输出，200ms 短时输出，无需外接控制开关。
计量、记录与告警系统
1. 实时计量
三相、中性、负序电流实时测量，精度 ±1%；界面 / 软件实时刷新，支持一次 / 二次电流单位切换。
2. 需量统计（指数算法）
分相、零序、负序独立需量窗口，记录今日峰值、昨日峰值、复位后峰值，超阈值自动告警。
3. 断路器监测
分合闸操作计数器；
故障开断 I/I² 累积容量，到达阈值告警；
跳闸回路连续监测（TCM，硬件绑定 OUT1 回路，检测保险熔断、线圈断线）；
分闸时间测量，记录故障清除时长。
4. 故障记录体系
故障靶点 Targets：记录触发保护元件，面板 TRIP 灯锁存；
故障摘要报告：存储 16 条故障信息，含时间、组别、故障电流、重合状态；
COMTRADE 标准录波：每条记录 15 个周波（3 周预故障 + 12 周故障段），最多 16 组录波文件，支持 BESTWAVE 软件解析；
SER 事件顺序记录：255 条事件，1ms 时标，记录所有 IO、逻辑、告警变位，用于故障时序复盘。
5. 分级告警
装置致命告警（RAM/ROM/ 电源 / AD 故障）：直接闭锁所有输出，OUTA 动作；
主告警 Major、次告警 Minor：可自定义 26 类系统 / 设备告警（通讯丢失、时钟失效、重合失败、过负荷等）；
用户逻辑告警 ALMLGC：自定义逻辑触发告警输出。

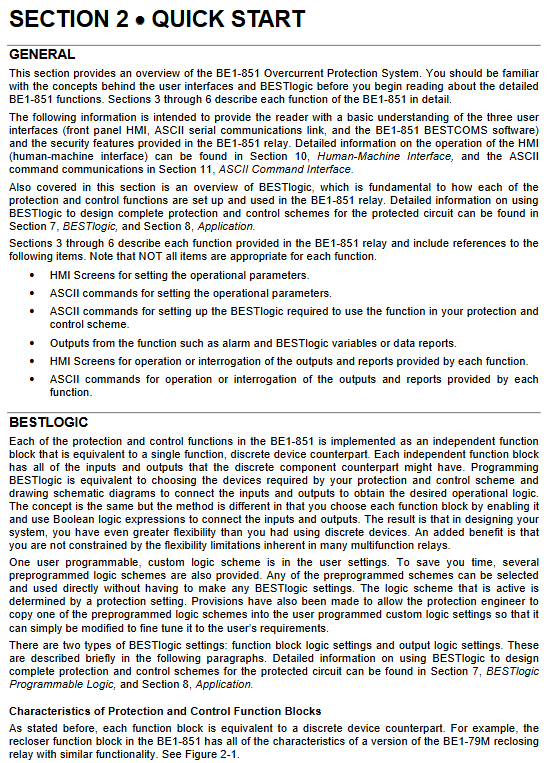

BESTlogic 可编程逻辑（核心特色）
设计逻辑：数字版二次接线，每个保护 / IO / 定时器为独立功能块，通过布尔表达式（与 / 或 / 非）互联，替代传统硬接线；
两种逻辑模式：预制标准馈线逻辑（一键启用）、用户自定义逻辑（自由搭建）；
区分两类设置：
功能块逻辑：启用 / 闭锁元件、绑定逻辑输入；
虚拟输出逻辑：映射硬件跳闸、告警触点；
支持虚拟中间变量 VO1~VO15，实现复杂联锁、压板模拟、告警联动；
配套软件 BESTCOMS 可视化拖拽编程，也可通过 ASCII 串口指令编辑逻辑。
三层人机操作方式
1. 面板本地 HMI
六组菜单：状态、控制、计量、故障记录、保护定值、系统设置；支持密码分级，故障自动弹窗，Reset 按键可复位靶点与告警。
2. ASCII 串口指令
全功能文本指令集，分五大类指令：C 控制、G 全局安全、M 计量、R 报告、S 定值；支持单条读写、批量文本文件上下装定值，适合自动化后台、调试终端。
3. BESTCOMS 上位软件（Windows 平台）
离线编辑定值、逻辑，现场再下装装置；
内置全部预制保护逻辑、曲线库；
录波文件下载解析、定值对比功能；
固件升级、批量设备统一配置；
支持故障数据导出、打印报表。
权限安全管理
四级独立密码：定值、报告、设备控制、全局管理员；
端口访问隔离：前方面板、前后串口可单独封锁写操作，仅开放只读；
5 分钟无操作自动退出登录，未保存修改丢失告警；
所有写入操作、登录行为记入安全审计日志；
管理员密码丢失无现场重置方案，必须返厂维修。
安装、接线、试验维护

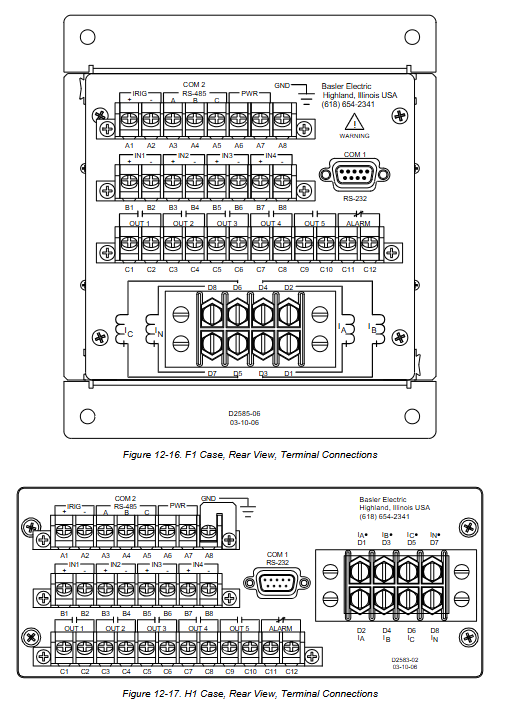

安装：多规格开孔，兼容 GE、ABB、西屋老式继电器柜体转接支架，任意角度安装；
接线规范：CT 回路禁止开路，端子紧固扭矩有明确标准，区分 AC/DC 输入跳线；
出厂投运、定期全套试验流程：保护元件、重合闸、通讯、录波、告警全项校验；
故障排查章节：通讯失败、保护误动 / 拒动、IO 异常、时钟丢失等典型故障定位方案。
