Basler APR 63-5 电压调节器
时间: 2026-06-25浏览次数:
Basler APR 63-5 电压调节器

Basler APR 63-5 电压调节器

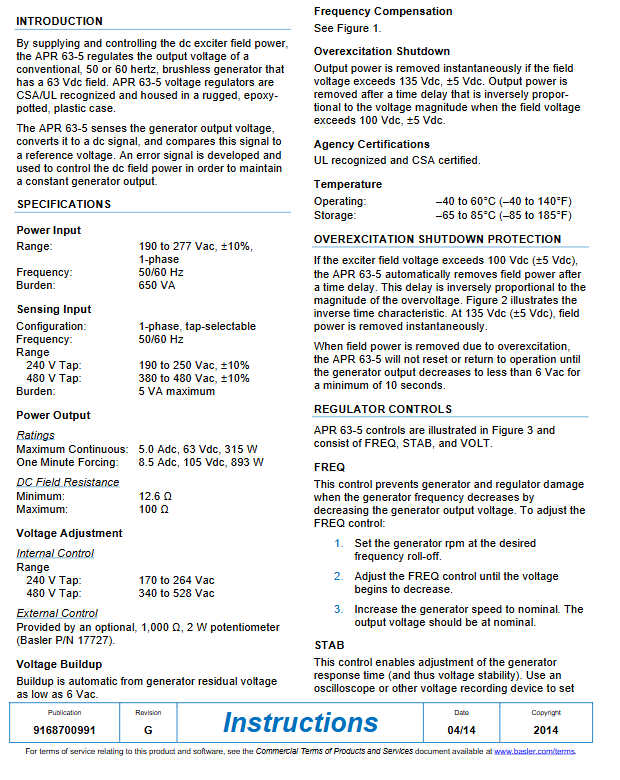

产品基础信息
产品型号:APR 63-5,物料编号 9168700107,巴斯勒无刷发电机励磁调压器
适用场景:适配励磁磁场额定 63Vdc 的传统无刷同步发电机,支持 50/60Hz 工频;环氧灌封坚固塑料外壳,通过 UL、CSA 认证
核心原理:采集发电机输出电压,转换直流误差信号,对比基准电压,实时调节励磁直流输出,稳定机组端电压


完整电气规格参数

1. 供电输入(调节器工作电源)
单相交流:190~277Vac(±10%),50/60Hz
功耗负载:650VA
2. 电压采集输入(PT 采样)
单相抽头可选:240V 档 / 480V 档
240V:190~250Vac ±10%
480V:380~480Vac ±10%
采样功耗最大 5VA;内置电压调节电位器,外部可选 1000Ω/2W 电位器实现远程调压
240V 内部调压范围:170~264Vac
480V 内部调压范围:340~528Vac
3. 励磁功率输出(接励磁机磁场 F+/F-)
持续额定:5Adc、63Vdc、315W
1 分钟强励:8.5Adc、105Vdc、893W
4. 环境温度
运行温度:-40℃ ~ 60℃
存储温度:-65℃ ~ 85℃


三大内置调节旋钮功能

面板配置FREQ、STAB、VOLT三个可调电位器:
VOLT(电压)
顺时针:升高发电机输出电压;逆时针降低
端子 6、7 短接为本地调压;替换为 1kΩ/2W 电位器可远程 ±10% 调压
STAB(稳定 / 阻尼)
控制电压响应速度,抑制电压振荡:
逆时针:响应变快,过度会造成电压持续振荡(低频摆动)
标准调试:顺时针转到刚好消除振荡的临界点
FREQ(频率补偿 / 低频降容)
低转速 / 低频率时自动降低输出电压,保护调压器与发电机:
调试步骤:
① 机组降至目标低频拐点转速;② 旋转 FREQ 旋钮至电压开始下降;③ 恢复额定转速,电压回到额定值
特性曲线:60Hz 机组 55Hz、50Hz 机组 45Hz 为拐点,低于该频率电压线性跌落


过励磁保护(核心安全功能)

1. 反时限保护逻辑
励磁电压>100Vdc(±5V):延时切断励磁,延时时长与过压幅值成反比,电压越高跳闸越快
励磁电压≥135Vdc(±5V):瞬时切断励磁输出
2. 复位闭锁逻辑
保护动作切断励磁后,不会自动复归;必须发电机输出电压降至 6Vac 以下并持续 10 秒以上,调压器才会恢复工作。

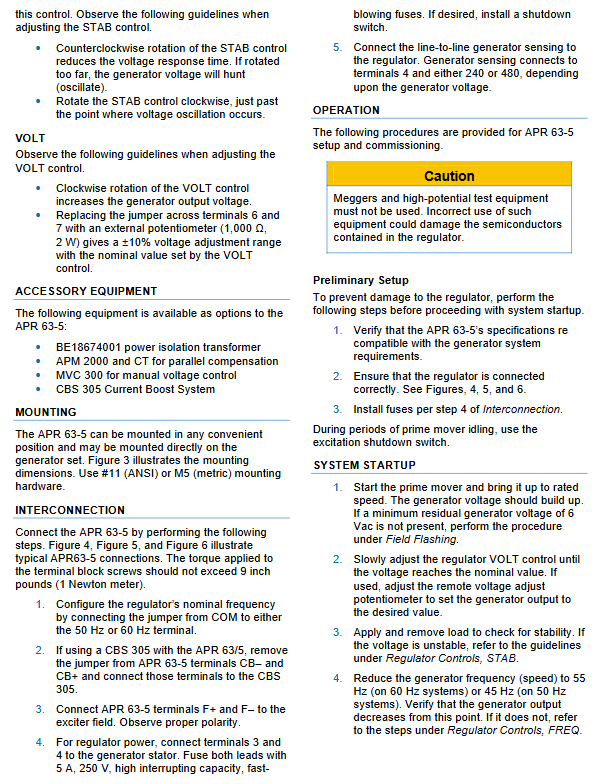

硬件安装与接线规范

1. 安装要求
可任意角度安装,可直接固定机组;安装孔 2 个,孔径 0.218 英寸;紧固件选用 #11 美标螺栓或 M5 公制
端子螺丝拧紧扭矩≤9 in-lb(1N・m)
2. 标准接线步骤
频率跳线:COM 端子接 50Hz 或 60Hz 端子,匹配机组工频;搭配 CBS305 并励组件时拆除跳线
励磁回路:F+、F - 接励磁机磁场,严格区分正负极
调压器供电:端子 3、4 接发电机定子,回路配 5A 高分断速熔保险,可增设停机开关
电压采样:端子 4 与 240/480 抽头接发电机线电压,按机组额定电压选择抽头
选配 CBS305 电流提升模块:拆除 CB+、CB - 短接线,外接模块
3. 可选配套附件
BE18674001 电源隔离变压器
APM2000 并联补偿电流互感器
MVC300 手动调压单元
CBS305 电流增强系统
4. 禁止操作
严禁使用兆欧表、耐压测试仪测量调节器,内部半导体易被高压击穿。


操作流程

1. 前期检查(启动前)
核对设备参数与发电机励磁规格匹配
复查全部接线极性、端子紧固
确认供电回路保险已安装到位
低速怠速场景建议投入励磁停机开关
2. 机组启动调试
启动原动机至额定转速,依靠剩磁起励(最低 6Vac 残压即可自动建压);无残压执行充磁流程
缓慢调节 VOLT 旋钮至额定输出;配备远程电位器同步校准
投切负载,观察电压稳定性,振荡则调整 STAB 阻尼旋钮
降速测试低频保护:60Hz 机组降至 55Hz/50Hz 降至 45Hz,电压应自动下降,异常重新调整 FREQ 旋钮
3. 残压不足・磁场充磁(Field Flashing)
机组初次起励无电压时执行:
原动机停机;使用≤48V 直流电源串联限流电阻(每伏 1Ω,功率≥1W/V)接 F+/F-
持续 30 秒后断开直流电源
重启机组,测量采样端电压>6Vac 即可正常建压,不达标重复操作
4. 台架整机测试流程
接入 240Vac 采样供电
VOLT 完全逆时针,指示灯熄灭;完全顺时针,指示灯点亮
回调旋钮至灯熄灭,验证调压区间正常


图纸与曲线说明

图 1 频率补偿曲线:展示 50/60Hz 机组低频拐点后电压跌落特性
图 2 过励磁反时限曲线:横轴励磁直流电压、纵轴跳闸延时,135Vdc 延时趋近 0(瞬时保护)
图 3:设备外形、安装尺寸、面板 FREQ/STAB/VOLT 旋钮、全部端子标识
图 4~6:单相 240V、480V、搭配隔离变压器三种标准外部接线图
图 7:试验室台架测试接线原理图
