Basler BE1-FLEX 综合保护控制系统
Basler BE1-FLEX 综合保护控制系统
产品概述（Introduction）
1. 产品定位
模块化多功能数字保护装置，适配馈线、变压器、发电机、电机、母线、电容器、并网点等几乎所有电力一次设备，支持单 / 多断路器自动化，兼顾保护、测量、告警、录波、事件记录。
2. 核心硬件扩展能力
模拟采集：最多 28 路 CT、16 路 VT；
开关量：72 路输入、48 路输出；
辅助采集：4-20mA/0-10V 模拟量、RTD 温度、50/100mV 分流直流采集；
硬件可现场增减板卡，无需更换整机，支持就地 / 改造 / 新建项目。
3. 人机与通信
7 英寸自定义触摸屏 HMI；
本地 USB、后置铜 / 光纤以太网、RS485；
同步时钟：NTP+IRIG-B，电容 + 电池双后备（电池续航 5 年以上）。
4. 记录存储能力
COMTRADE 标准故障录波（3000 万 + 数据点）；
8000 条 SOE 事件顺序记录；
安全审计日志、负荷曲线、变压器故障累计、电能质量、诊断日志等。
5. 全套保护元件清单（标准电力 ANSI 编号）
阻抗类：21P 相间距离、21N 接地距离、40Q 无功失磁、40Z 阻抗型失磁、78OOS 失步、78V 相跳变
励磁 / 过压类：24 过励磁、25 同期检、25A 自动同期、27 欠压、59 过压、47 负序电压
电流保护：37 瞬时欠流、46 负序过流、50 瞬时过流（相 / 地 / SEF）、50BF 断路器失灵、51 反时限过流、51TF 故障累计、76 直流过流
功率类：32 有功功率（逆功率 / 过功率）、55 功率因数
接地 / 差动：64G 定子接地、87 相间差动、87FB 磁通平衡差动、87N 中性差动
热保护：49RTD 电阻测温、49TC 热曲线（电机 / 变压器过载热模型）
控制类：62 逻辑定时器、66 电机启动次数、60FL 熔丝断线、79 重合闸、86 虚拟闭锁、101 断路器控制、52TCM 跳闸回路监视
自定义保护：可四则运算组态自定义保护逻辑
6. 软件核心 BESTlogic™Plus
拖拽式可编程逻辑，模拟传统继电器原理图组态，所有保护、开入开出、告警自由联动。
7. 型号配置器 Style Configurator
通过插槽板卡选型生成完整型号编码，区分机箱、电源、模拟板、IO 板、通信板、协议包、端子类型。
快速入门 Quick Start
设备验收：核对型号、外观破损；闲置设备每年通电 30 分钟延长电解电容寿命。
BESTCOMSPlus 软件安装要求
操作系统：Win7 SP1/8.1/10/11；最低 2.0GHz 处理器、1G 内存、200MB 硬盘；安装需管理员权限，预装.NET 框架。
连接流程：先装软件→USB 连接设备→上电→软件新建 USB 连接→上 / 下载定值与逻辑。
基础编程示例（馈线 50 接地瞬时 + 67 反向相间过流）：
下载设备数据→配置一次回路 CT/VT 变比→映射硬件 IO→启用保护元件→逻辑连线→保存上传装置。
安装 Mounting
机箱规格：K 型立式标准 S1 柜体开孔，可任意角度安装（屏幕不旋转）；安装螺栓扭矩 20~25 in-lb。
开孔图纸：整机正面、侧面尺寸、面板开孔尺寸。
适配转接板（兼容老式继电器柜体改造）：GE S2、ABB FT21/FT31、GE M1/M2、Multilin 345/745、19 英寸机架、旋转伸缩安装套件，提供对应物料号。
硬件组态 Hardware Configuration
1. 机箱插槽定义（固定顺序）
槽 1：电源板（仅可装电源）；槽 2：通信板专用；槽 3~7：IO / 模拟板；4/5/6/7 支持模拟采集板。
2. 各类板卡规格

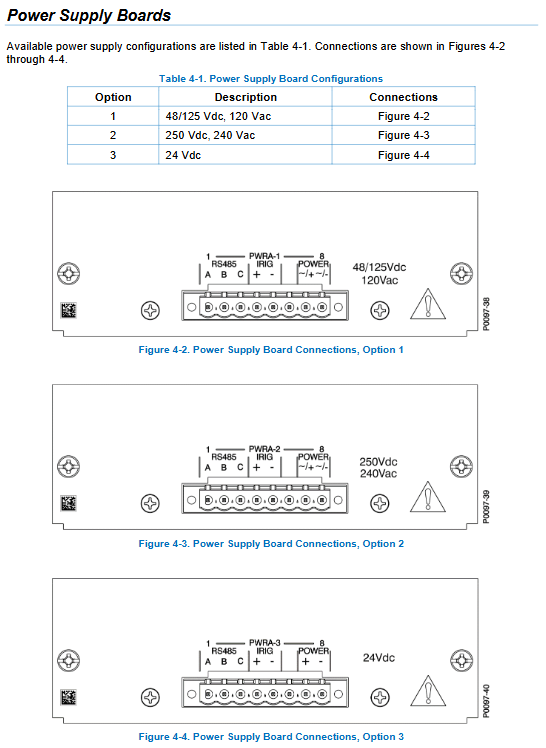

电源板 3 款：48/125Vdc+120Vac、250Vdc+240Vac、24Vdc；自带 RS485 接口。
通信板：铜网（单 / 双路）、光纤（单 / 冗余），支持 PRP/HSR 冗余，RJ45/LC 光纤口，协议包 1（Modbus/DNP）、包 2（加 IEC61850）。
模拟采集板：4/7 路 CT、4 路 VT、CT+VT 复合板，支持 SEF 高灵敏接地采集。
IO 辅助板：开关量输入输出、7 路 RTD 测温、mV 直流分流采集。
3. 接线扭矩规范
模拟板压接端子：8~11 in-lb，支持 2 根 10AWG；
IO 弹簧端子：4.4~5.3 in-lb，线鼻 8~10mm 剥线；
所有线缆使用 75℃铜导线。
4. 板卡更换流程
断电释放 ESD 防护，拆卸面板 / 背板，同型号板卡上电自动识别；更换硬件后需在软件更新硬件实例、校验定值。
典型接线 Typical Connections
覆盖馈线、发电机差动、变压器差动、磁通平衡差动、三相 VT（3 线 / 4 线 / 单相 PT）、CT 电流、4-20mA/0-10V 变送器、两 / 三线 RTD、直流分流器标准接线；规定 CT 进线最小 12AWG，整机可靠接地。
应用模板 Application Templates

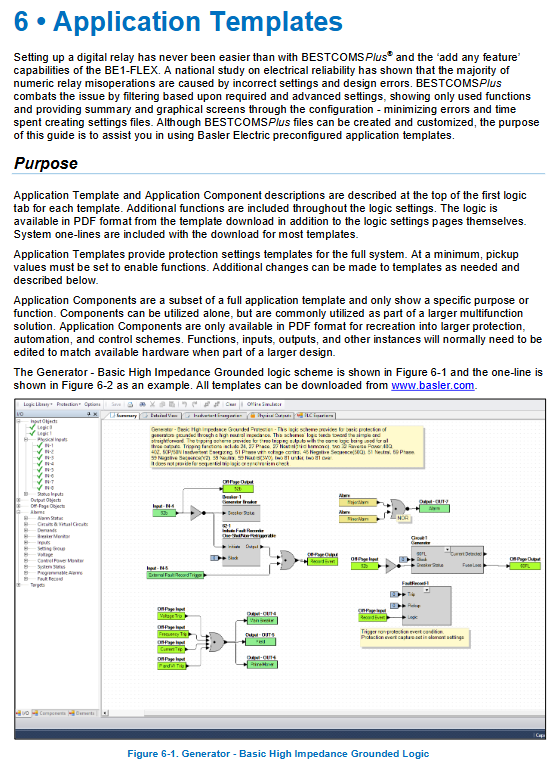

巴斯勒预制成套定值模板：馈线、变压器、发电机、电机、并网点，包含一次单线图、完整逻辑、保护定值，可直接导入 BESTCOMSPlus 修改使用。
模板使用流程：打开模板→匹配本机硬件插槽→配置 CT/VT/ 系统频率→启用保护、配置逻辑、上传装置。
虚拟回路功能：多组 CT 矢量叠加，无需额外互感器，适用于主变高低压侧电流汇总计量 / 保护。
人机界面 HMI
前面板硬件：7 寸触摸屏、USB-C 本地口、电源 / 故障 / 大小告警 / 跳闸 LED 指示灯。
屏幕功能：自定义主画面（单线图、断路器按钮、状态指示器）、目标 / 告警汇总、实时测量、故障录波、SOE、参数设置。
HMIC 编辑器：通过 SVG 图片自定义界面，配置断路器状态、指示灯、快捷标签、弹窗权限，支持 SBO 选控操作（防误动，需二次确认）。
权限与背光：可调背光、休眠定时；语言中英文切换；所有修改需对应权限密码。
网页 HMI（BESTnetPlus）：IP 访问，功能与本地触摸屏完全一致，可单独关闭网页服务。
BESTCOMSPlus 上位软件
软件功能：图形化定值编辑、拖拽逻辑 BESTlogicPlus、定值文件（bst4）、逻辑文件（bsl4）管理、COMTRADE 录波导出（配套 BESTdata 分析软件）、设备固件升级、多设备定值对比。
通信方式：USB 本地、以太网远程；支持批量上传 / 下载定值、安全配置、故障报告。
校验功能：软件自动识别超范围错误定值，错误项弹窗定位，不合格文件无法下装装置。
固件升级：上传固件包后装置自动重启，升级后默认定值加载，需重新上传用户工程。
安全权限 Security
7 级独立访问权限（读取、控制、写定值、逻辑编辑、固件升级、管理员、安全审计），各级密码独立，互不包含。
端口权限管控：USB、以太网、RS485、本地触摸屏可分别设置免登权限 / 密码权限，空闲自动登出锁定。
用户管理：默认账号 a/admin，支持新增用户、密码有效期；全部登录 / 操作记录存入安全日志（最多 200 条循环覆盖）。
限制：整机管理员密码全部丢失只能返厂维修，无现场重置方式；安全配置独立.bss4 文件存储。
电力系统组态 Power System Configuration
核心一次侧参数配置模块，包含：
回路设置：CT/VT 变比、二次额定电流 / 电压、相序 ABC/AC、VT 接线（4Y/3Δ/ 单相）；
序分量计算：正 / 负 / 零序电压电流、方向判别（最大转矩角 MTA、遮拦角、负荷侵入闭锁防误动）；
断路器监测：分合闸计数、故障开断容量累积、跳闸回路监视 52TCM；
电机资源：FLA 满载电流、启停电流判据；
RTD / 模拟量 / 分流输入分组、量程标定；
负荷统计、电能质量（电压骤升骤降、谐波）、多设置组（4 组定值 SG0~SG3，可逻辑自动切换，适配冬夏 / 轻重载场景）。
设备信息、时钟、定值组
设备信息：序列号、型号、固件、IP 地址、Style 硬件型号，以太网 DHCP / 静态 IP、NTP 服务器配置；
计时系统：IRIG-B、NTP、DNP3 三源对时，实时时钟后备电池更换步骤；
4 组定值组：离散 / 二进制逻辑切换、按负荷电流自动切换，用于冷启动、重载、系统检修差异化保护定值。
全套保护、控制、记录元件详解
每类 ANSI 保护独立成章，统一结构：功能原理、故障录波配置、逻辑输入输出、整定参数、时序曲线、闭锁条件（60FL 失压闭锁、外部 Block 逻辑），覆盖距离、差动、励磁、热保护、电机、重合闸、断路器失灵等全部装置功能。
事件、试验、故障排查、规格
记录功能：SOE 事件顺序、故障报告、图表记录仪、负荷曲线、故障累计；
试验：出厂验收、投运试验、定期试验全套测试流程；
故障排查：通信异常、硬件告警、保护误动 / 拒动、IO 故障定位；
整机电气、环境、协议、EMC、RoHS、海事等完整规格参数。
