Basler BE1-700V 数字电压保护继电器
时间: 2026-06-24浏览次数：
Basler BE1-700V 数字电压保护继电器
Basler BE1-700V 数字电压保护继电器
硬件、安装与端子接线
1 壳体与安装
结构：固定式面板安装，不可抽出，无插拔模块；提供完整面板开孔、长宽厚度英寸 / 毫米尺寸；任意角度均可安装，无垂直强制要求。

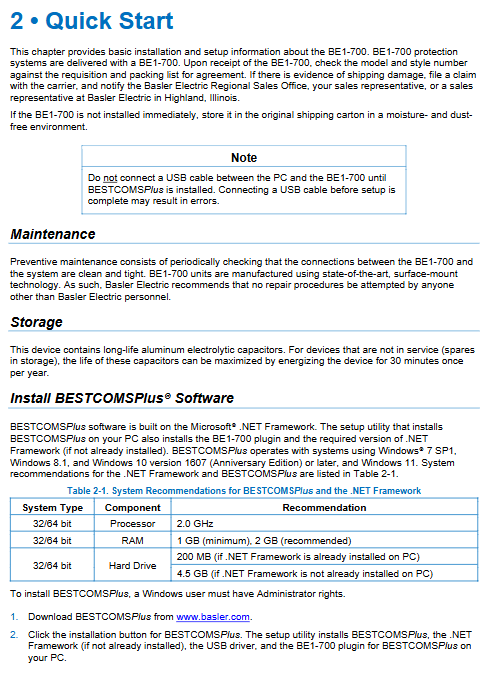

维护建议：备用设备每年通电 30 分钟延长电解电容；整机仅紧固接线预防性维护，故障返厂维修，禁止自行拆机。
2 输入输出硬件资源
4 路可编程开关量输入 IN1~IN4
外部直流湿电源驱动，可设置识别时间 (4~255ms)、防抖时间 (4~255ms)，用于断路器位置、外部闭锁、远方信号采集。
输出回路
5 路通用常开触点 OUT1~OUT5：可分配跳闸、告警、遥控输出，支持 200~2000ms 保持防抖动；OUT1 内置跳闸回路监测 52TCM；
1 路故障安全常闭告警输出 OUTA：装置死机 / 失电自动闭合，用于装置故障总报警；
输出驱动线圈必须并联续流二极管抑制 EMI 干扰。
电压采集端子
VA/VB/VC 三相 PT、VN 中性点、Vx 辅助电压（可接开口三角 3V0、单相 PT），支持 3 线 / 4 线、星型 / 三角 PT 二次接线。
通讯端子
前面板 USB-C 本地调试；背板 RS485、RJ45 以太网（选配）、IRIG-B 对时；独立接地端子要求 12AWG 铜线单点接地。
3 典型接线
包含三相四线 PT、三相三线 PT、单相 PT、同步并列双 PT、跳闸回路、断路器位置、远方控制、RS485 / 以太网全套标准接线图；区分一次主回路电压采集、二次控制回路布线，推荐 14AWG 及以上线缆。

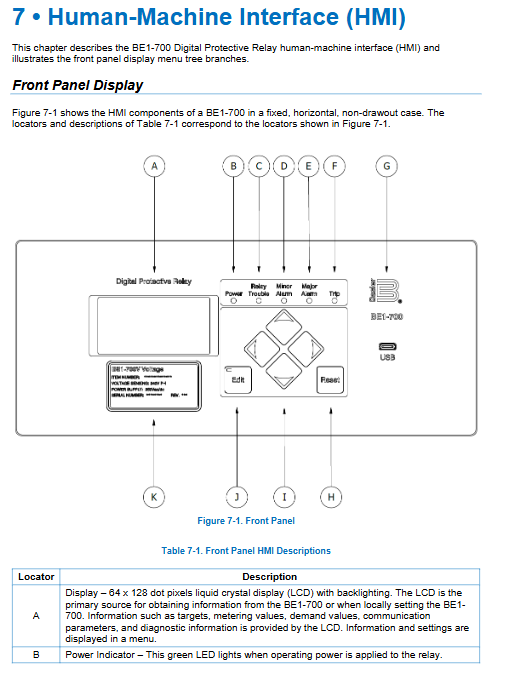

前面板人机界面 HMI
硬件组件：64×128 背光 LCD、电源绿灯、装置故障红灯、大小告警灯、跳闸锁存红灯、USB-C、复位键、编辑键、四向导航按键。
屏幕菜单两大分支：
计量分支：实时电压 / 相序 / 频率 / 同步差、设备状态、故障事件；
设置分支：系统参数、全部保护定值、通讯、逻辑、权限、时间；
操作功能：
编辑模式需分级密码，5 分钟无操作自动退出；
Reset 键清除锁存跳闸、告警；
屏幕休眠可调背光延时，支持画面自动轮巡实时数据。
配套上位软件 BESTCOMSPlus
1 运行环境
Windows7 SP1/8.1/10/11，最低 1G 内存，.NET 框架预装，管理员权限安装，内置 BE1-700 专用插件，配套离线逻辑模拟器、录波分析工具 BESTdata（读取 COMTRADE 标准录波文件）。
2 核心功能
通讯方式：USB 直连、以太网、RS485；支持设备搜索、自动重连；
文件管理：保存 / 上传 / 下载定值、逻辑文件（.bst4 定值、.bsl4 逻辑库），支持文件对比、批量导出 CSV 计量数据；
可视化配置：
设置浏览器：分系统、保护、IO、通讯、告警树形菜单；
计量浏览器：实时相电压、序电压、频率、同步相角、相量图，支持窗口悬浮分屏；
BESTlogicPlus 图形化可编程逻辑：拖拽元件、连线搭建保护逻辑，离线仿真验证；
固件升级：软件上传整机固件，升级后恢复出厂，需重新导入定值；
多语言：含简体中文界面。
权限与安全管理
采用 6 级分级访问权限，不同通讯端口（USB / 以太网 / 485）可独立设置无密码 / 密码访问等级：
6 级 Admin：增删用户、修改全部安全配置；
5 级 Design：编辑可编程逻辑；
4 级 Settings：修改所有保护定值；
3 级 Operator：清零计量、事件记录；
2 级 Control：远方遥控开关、断路器操作；
1 级 Read：仅查看，无修改权限；
配套密码有效期、登录失败锁定、访问超时自动降级只读；可单独设置前面板复位是否需要密码。
系统基础配置（电源、PT、时钟、设置组）
1 电力系统参数
设置 PT 二次相电压、额定频率 25~60Hz、相序 ABC/ACB；区分三相 3W/4W、单相、Vx 辅助 PT 接线模式，自动计算正序 V1、负序 V2、零序 3V0、三次谐波电压。采样每周期 32 点，自动随频率调整采样速率。
2 时钟系统
内置实时时钟，支持本地时区、夏令时；IRIG-B 码同步授时；所有故障、SOE 事件带高精度时间戳，时钟丢失触发告警。
3 双定值组（Group0/Group1）
两组独立全套保护定值，可通过开关量输入、重合闸状态、PT 断线 60FL 自动切换；切换时闭锁故障记录，避免动作误判；支持逻辑输出指示当前激活定值组，可设置切换防抖延时。
全套保护与控制功能元件（核心保护逻辑）
装置所有功能均为独立逻辑块，可通过 BESTlogic 自由组态，全部支持延时、闭锁、动作告警、故障录波触发：
1 电压类保护
24 过励磁保护（V/Hz）
监测伏赫兹比，防止变压器铁芯饱和过热；支持反时限（3 种指数曲线）、两段定时限，带预告警阈值，可设置冷却复位曲线，适配主变、厂变保护。
25 同步检
并列合闸闭锁，同时校验电压差、滑频、相角差；区分有源 / 无源母线检测，补偿不同 PT 相角偏移，可被 PT 断线 60FL 闭锁。
27P 相欠压（2 组独立）
三相相电压低电压保护，模式可选 1/2/3 相动作，设置低电压闭锁门槛，用于低压减载、失压跳闸。
27X 辅助欠压
监测 3V0 零序、Vx 基波、Vx 三次谐波，用于接地不平衡、发电机中性点电压监控。
47 负序过电压
检测缺相、相序接反、三相严重不平衡，电机 / 母线不平衡保护。
59P 相过电压（2 组）
相电压过压保护，抑制甩负荷过电压、谐振过压。
59X 辅助过电压
零序过压、开口三角接地故障监测。
2 频率保护（81，共 6 组独立元件）
可分别配置过频 / 欠频，监测三相主电压或辅助 Vx，带低压闭锁，孤岛保护、分布式电源高频切机专用。
3 PT 断线保护 60FL
通过正序、负序电压判据识别 PT 保险熔断、二次断线；可自动闭锁 25/27/47/59 全部电压保护，防止 PT 失压误动，触发专用告警。
4 控制逻辑元件
43 虚拟控制开关（4 路）
无需外部物理接点，面板 / 软件远方均可置位 / 脉冲，用于投退保护、切换运行模式；支持挂牌锁定。
62 通用逻辑定时器（2 路）
6 种工作模式：启动返回、单稳态、可重触发、振荡、积分、自保持，用于逻辑延时、合闸延时、联锁时序。
79 自动重合闸
最多 4 次重合序列，可设置闭锁重合、远方启动、下游故障计数协调、失电后锁定 / 恢复两种模式，配套合闸失败、最大运行计时。
101 断路器虚拟控制
远方 / 本地分合闸脉冲输出，记忆分合闸位置辅助接点，带操作挂牌功能。
52TCM 跳闸回路监视
持续监测 OUT1 跳闸线圈回路通断，断线、失压立即发出装置告警。
BESTlogic™Plus 可编程逻辑系统
装置核心组态工具，图形拖拽式编程，替代传统二次布线：
元件库：保护块、定时器、虚拟开关、门电路（与 / 或 / 异或 / 锁存器、上升下降沿触发、计数器）、输入输出端子；
分页绘图，支持跨页页间信号传递，自带离线仿真，可模拟所有逻辑状态校验联锁；
逻辑可单独保存、复用，下载前自动校验逻辑错误（悬空端口、非法连线标红）；
所有保护的 Pickup 启动、Trip 跳闸、Block 闭锁均可自由绑定输入、输出、告警、录波触发。
通讯、记录与告警系统
1 多通讯接口
本地 USB-C：仅调试上传下载；
RS485：Modbus RTU，可自定义地址、波特率、校验；
以太网 RJ45：同时运行 BESTCOMSPlus+Modbus TCP，DHCP 自动 / 静态 IP；
配套独立 Modbus 手册 9376700997。
2 故障记录功能
故障总报告：存储 16 条事件循环覆盖，记录时间、故障类型、激活定值组、重合闸状态、各保护动作 Target；
COMTRADE 标准录波：每周期 32 采样，最多 16 组录波，记录故障前后电压、频率、序分量，可导出 BESTdata 分析；
SOE 事件顺序记录：开关量变位、保护启动、装置告警带毫秒级时标。
3 告警体系
分 Major 重大、Minor 次要、装置内部故障三类锁存告警，断电不丢失；可自定义每路保护是否触发告警、能否复位；断路器操作超限、时钟丢失、通讯中断、固件异常均内置告警逻辑。
全套试验规范
手册独立划分验收试验、投运试验、定期校验、各保护单独试验章节，提供每类保护标准测试步骤、施加电压 / 频率方法、误差判定标准：
24 V/Hz 过励磁曲线校验；
25 同步角度 / 压差 / 频差测试；
27/59 高低压定值、延时试验；
47 负序不平衡模拟；
81 频率保护升降频试验；
60FL PT 断线模拟；
79 重合闸时序测试；
52TCM 跳闸回路监测校验；
IO 输入输出通断、逻辑仿真测试。
电气与环境规格
供电：24/48/125/250V AC/DC 宽范围，低功耗隔离电源；
触点容量：120VAC 持续 7A，直流分断 0.3A 感性负载；
耐压：对地 2121VDC，回路间 1500VAC；抗浪涌、射频干扰符合 IEEE C37.90；
环境：宽温运行，三轴 15G 冲击、2G 振动，UL508 认证。
