Basler BE1-60 电压平衡继电器
时间: 2026-06-24浏览次数：
Basler BE1-60 电压平衡继电器
Basler BE1-60 电压平衡继电器
第一章 概述 General Information
1. 核心功能定位BE1-60 为双回路电压差值监测继电器，专门解决电压互感器 PT 熔断器熔断、PT 回路断线故障带来的次生风险：
两路独立电压采集回路（Circuit1、Circuit2）实时对比三相电压幅值，当两路电压差值超过整定阈值，立即区分故障回路，输出两类动作：
告警 + 机组有序停机；
闭锁过流、阻抗、同步、励磁调压等保护，防止 PT 断线引发保护误跳闸。

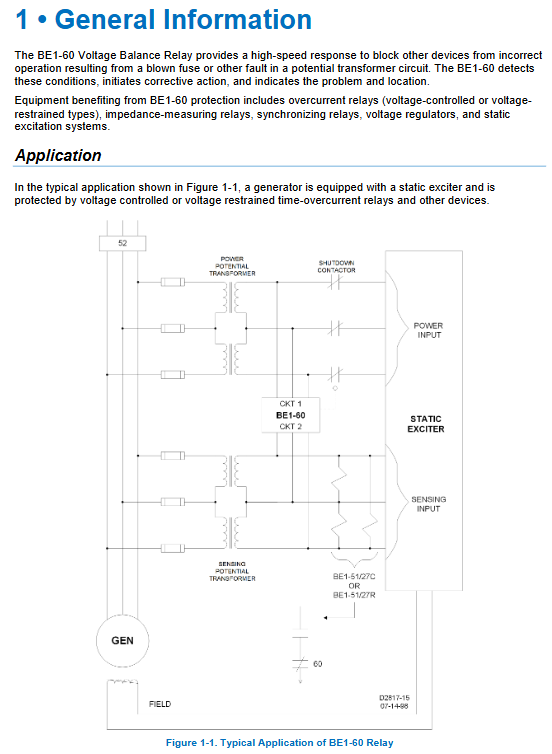

2. 典型应用场景（发电机系统为主）
功率 PT 回路断线（Circuit1 监测）：静态励磁系统空载 / 满载电压失衡，励磁功率单元过热；BE1-60 Circuit1 输出触发告警 + 机组正常停机，对应 1 号故障指示器点亮；
测量 / 保护 PT 回路断线（Circuit2 监测）：
电压约束型过流继电器：PT 失压后动作电流门槛降低，极易误动；
电压制动型过流继电器：制动电压消失，保护灵敏度提升 2.5 倍，造成无故障跳闸；
BE1-60 Circuit2 输出断开过流保护跳闸回路，闭锁误动作，同时触发紧急停机 + 告警，2 号故障指示器定位故障 PT 回路。
3. 内部采样逻辑（E/F 型三相输入）三相电压经内置 Scott（T 型）变压器换算为三相平均电压：\(\Delta V=V_1-\frac{V_{2A}+V_{2B}+V_{2C}}{3}\)，降低继电器灵敏度；
示例：120V 系统 C 相 PT 熔断，回路差值 40V，若整定值≥42V 不会动作，因此 E/F 三相采样机型建议选用较小整定档位。
4. 整定选型要点整定需预留系统正常电压波动裕量（如发电机空载至满载波动 5%，整定值必须大于 5%）；两路采样取自同源电压，系统短路故障不会造成继电器误动作。
5. 型号 Style 编码规则型号 BE1-60 + 分段风格码，完整定义硬件配置，示例编码D1H-A1R-C0C2F拆解：
采样输入类型、采样电压量程；
主输出继电器触点（常开 NO / 常闭 NC）；
时限特性（本机固定瞬时 A1，≤150ms 动作）；
控制电源规格（24/48/125/250VDC、120/240VAC）；
故障指示器类型（内置电子驱动 / 电流驱动，单回路双指示器）；
电源状态触点、手动测试按钮；
辅助输出触点数量与类型；
壳体安装方式（半嵌入式 S1 壳体）。
6. 核心电气规格（1）电压采样
标准采样：三相星型 208V 线电压、三相三角 120V 线电压、单相 120V；
正常监测范围：额定电压 60%~125%；连续耐受 160% Un；
动作整定：5%~50% 额定电压，步长 5%；精度 1V 或 5% 整定值（取较大值）；
返回值：≥动作值 90%；故障差值 3 倍整定以上，动作时间≤150ms。
（2）控制电源（5 类规格）
表格电源类型额定电压工作范围功耗特殊说明R 低压24VDC12~32VDC1.2W启动需 14VDC，启动后可低至 12VO/S 中压48/125VDC24~150VDC1.1~1.4W直流通用P 交流120VAC90~132VAC11.2VA交流供电T 高压250VDC/240VAC62~280VDC/90~270VAC1.6~18.8VA高压柜适用电源无极性，隔离型低负载设计。
（3）故障指示器 Target两种可选：
内置驱动型：无需跳闸回路电流即可点亮；
电流驱动型：跳闸回路≥200mA 才能触发，短时耐受 30A/0.2s、长期 7A；
2007 年前为机械磁盘锁存，现统一电子锁存 LED，断电熄灭、复电恢复锁存状态，需手动复位。
（4）输出触点容量（阻性负载）
120VAC：持续通断承载 7A；
250/500VDC：短时接通 15~30A（0.2s），长期 7A，分断仅 0.3A；
感性负载统一分断 0.3A（L/R=0.04）。
（5）环境与可靠性试验
冲击：三轴 15G 无损坏；振动：2G、10~500Hz 扫频；
耐压：整机对地 2121VDC，输入输出间 1500VAC；
电磁兼容：满足 IEEE C37.90、IEC60255-5 浪涌、射频抗干扰标准；
认证：UL508 认证，触点电压＞250V 无 UL 认证；
物理参数：最大重量 6.46kg，统一 S1 壳体。
第二章 面板控制与指示灯 Controls and Indicators
全部元件集成前面板，共 5 类组件：
A 差值整定拨轮（Differential Limit Switch）
10 档可调（A~K，跳过 I），5%~50% 额定电压，步长 5%，设定两路 PT 允许最大电压差；面板刻度表对应各档位百分比。
B 故障锁存指示灯（可选）
两路独立红色 LED，Circuit1/Circuit2 故障对应灯点亮，电子锁存，需手动复位。
C 输出测试按钮（可选）
面板隐藏开孔，绝缘细杆按压，分别手动触发两路主输出继电器，校验二次回路接线。
D 指示器复位开关
清除锁存故障灯光，复归告警信号。
E 电源运行 LED
继电器供电正常时常亮，失电熄灭。
第三章 功能原理 Functional Description
1. 信号处理流程框图两路 PT 三相电压→内置降压变压器→全波整流 + 积分电路（转换为直流幅值信号）→差分放大器（对比同相两路电压，计算差值、判断哪一路电压偏低）→整定基准比较器→故障输出逻辑→驱动主继电器 / 辅助输出 / 故障指示灯。
2. 核心模块说明
降压变压器：隔离一次 PT 回路，将高压降至弱电处理区间；
整流积分：交流电压转为直流，直流电平代表该回路电压有效值；
差分放大器：分相对比 Circuit1、Circuit2 同相电压，输出差值信号；
整定基准回路：拨轮开关生成参考直流电压，代表允许最大压差；
比较器：压差＞整定值输出跳闸指令；两路故障信号做或逻辑，驱动对应回路输出；
返回延时 0.75s：故障消失、压差回落至整定以下后，输出继电器延时 0.75s 复归，避免电压波动频繁抖动。
3. 输出回路分类
主跳闸输出（两路独立）
Circuit1、Circuit2 各一组主继电器，可选 NO/NC 触点：断线时电压偏低的回路对应继电器动作，用于停机、闭锁保护。
辅助输出（选配）
两路独立辅助触点，NO/NC/SPDT 可选；特殊配置下 Circuit2 辅助触点复用为电源状态监测触点；Circuit1 辅助触点任意一路故障均动作。
电源状态触点（可选）
正常供电时常开；继电器失电 / 内部电源故障时闭合，用于监控装置供电异常。
4. 故障指示器驱动逻辑
内置驱动：输出动作直接点亮 LED，无电流要求；
电流驱动：输出触点闭合 + 跳闸回路≥200mA 电流才能点亮；
断电后灯熄灭，恢复供电自动恢复之前锁存故障状态。
第四章 安装 Installation
1. 收货、存储与维护
到货核对型号、外观，运输破损立即报备承运商与销售；
暂不安装：原箱防潮防尘存放；备用设备每年通电 30 分钟延长电解电容寿命；
维护：无预防性保养，仅定期功能校验；故障直接联系厂商售后维修。
2. 安装安全规范
电流驱动指示器必须保证跳闸回路电流≥200mA；
耐压绝缘测试前，拔端子插头、抽出继电器本体，否则失去保护；
拆除继电器前确认系统工况稳定，防止 PT 断线保护失效引发设备事故；
接地：柜体接地端子使用≥12AWG 铜线独立接接地排，多设备分开接地；
EMI 抑制（Rev G 新增）：触点驱动外部线圈时，线圈并联反向续流二极管吸收浪涌；
固态无机械结构，无垂直安装强制要求，任意角度均可。

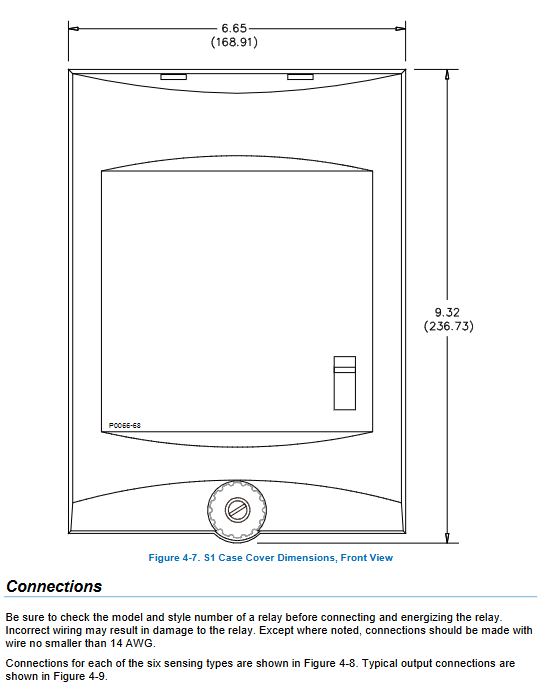

3. 壳体与开孔尺寸
统一 S1 标准壳体，提供两类安装图纸（半嵌入式 Semi-flush、突出式 Projection），英寸 / 毫米双标注：面板开孔、背板端子布局、侧视厚度、固定螺丝规格、外壳外形尺寸。
4. 接线规范
常规接线导线不小于 14AWG，接线前核对型号，防止烧毁继电器；
采样输入：区分 A/B/C/D/E/F 六类采样接线图，适配单相、星型三相、三角三相 PT 二次回路；
输出控制回路：主跳闸、辅助触点、电源状态、故障指示器、发电机励磁、过流保护闭锁典型接线图。
第五章 测试 Testing
完整整机功能校验流程（以 120V 标准采样为例）
整定拨轮调至最小 A（5%），两路输入均施加 120Vac，复位故障灯，输出保持正常；
缓慢升高 Circuit1 A 相电压至 125~127Vac，压差超限，Circuit2 输出动作；恢复 120V，0.75s 自动复归；
整定拨轮调至最大 K（50%），降低 Circuit1 A 相至 57~63Vac，Circuit1 输出动作；恢复额定电压，0.75s 复归；
B/C/D 三相采样机型，重复上述步骤校验 B、C 两相；
带手动测试按钮机型，按压按钮，确认两路输出触点可靠动作。
