Basler BE1-40Q 失磁继电器
时间: 2026-06-24浏览次数：
Basler BE1-40Q 失磁继电器
Basler BE1-40Q 失磁继电器
第一章 概述 General Information
1 产品核心作用
同步发电机失磁后备保护，监测机端无功潮流：励磁不足 / 完全失磁时，发电机从系统吸收大量感性无功（进相运行），转子阻尼绕组过热、失步振荡、机组损毁；本机检测反向无功并延时跳闸，弥补励磁系统低励限制器失效风险。
失磁两类故障工况
系统无功不足：发电机失磁后转子滑极，失去同步；
系统可供给无功：发电机等效感应发电机，阻尼绕组持续发热，寿命急剧衰减。
2 保护动作特性
动作边界：P-Q 复平面上一条 ** 与横轴夹角 8°** 倾斜直线，位于发电机静稳定极限内侧；整定通过无功（var）门槛完成；
判据原理：采集机端线电压、相电流，计算吸收负无功（进相无功），超过设定值启动延时；
延时特性：定时限 0.1~9.9s，步长 0.1s；延时拨轮设为 00 时瞬时动作，用于躲过外部故障、功率摇摆暂态过程，防止误动。
3 型号 Style 编码规则
型号 BE1-40Q + 分段风格码，定义采样、输出、电源、指示器、安装方式；
示例F3E–E1O–B1S2F拆解：
F：60Hz 单相电流采集；3：120V 电压采样，25~1000var 量程；
E：单路常开主输出；E1：定时限特性；O：48VDC 供电；
B：电流驱动故障指示器；1：面板手动测试按钮；
S：电源状态触点；2：1 路常闭辅助输出；F：半嵌入式 S1 壳体。
4 核心电气技术参数
（1）采样回路
电流：适配标准 5A CT，内部 CT 持续 10A、1min15A、1s200A，采样阻抗＜0.1Ω；
电压：120/208/240V 三种线电压 PT 输入，每相负载＜1VA；
频率适用 45~65Hz。
（2）无功整定范围（分 HI/LO 两档 + 10 档 TAP 拨轮）
按 PT 电压分 4 类量程，最小 5var、最大 2000var；整定精度：±2% 设定值或 ±0.1var（取大值）；返回值≥动作值 95%。
（3）延时参数
定时限 0.1~9.9s，精度 ±5% 或 50ms；无功低于定值时计时立即清零。
（4）输出触点容量
120VAC：持续 7A 通断；
250/500VDC：短时 0.2s 承载 30/15A，长期 7A，分断仅 0.3A；感性负载统一分断 0.3A（L/R=0.04）。
（5）控制电源多规格
型号 额定电压 工作区间 功耗 特殊
R 24VDC 12~32V 1.9W 启动需 14V
O/S 48/125VDC 24~150V 1.9/2.2W 直流通用
P 120VAC 90~132V 18.4VA 交流
T 250VDC/240VAC 68~280V/90~270V 2.3W/32.1VA 高压柜
电源无极性，隔离低功耗设计。
（6）故障指示器（二选一）
内置电子驱动：无电流要求，适配常闭输出；
电流驱动：跳闸回路≥200mA 才可点亮，短时 30A/0.2s、长期 7A；
2007 年前机械磁盘锁存，现统一电子 LED 锁存，断电熄灭、复电恢复故障记忆，需手动复位。
（7）环境、可靠性与认证
温区：运行 - 40~70℃，存储 - 65~100℃；重量 6.12kg，标准 S1 壳体；
试验：三轴 15G 冲击、2G 10~500Hz 振动；耐压整机对地 2121VDC，输入输出 1500VAC；满足 IEEE C37.90 浪涌、射频抗干扰；
UL508 认证，触点＞250V 无 UL 认可。
第二章 面板控制与指示灯
全部元件前置，共 9 组组件：
TAP 整定旋钮 A：10 档位，搭配高低量程设定无功动作门槛；
动作指示灯 B：无功超限时红色 LED 常亮；
电源 LED C：装置供电正常点亮；
故障复位开关 D：清除锁存故障指示灯；
量程对照表 E：面板印刷各档位对应无功数值；
输出测试按钮 F：绝缘杆按压，手动驱动跳闸 / 辅助触点；
锁存故障灯 G：失磁动作后保持点亮，手动复位；
延时双拨轮 H：十位秒、十分位 0.1s，00 为瞬时；
HI/LO 量程开关 I：切换无功测量高低量程，带电可切换。
第三章 功能原理 Functional Description

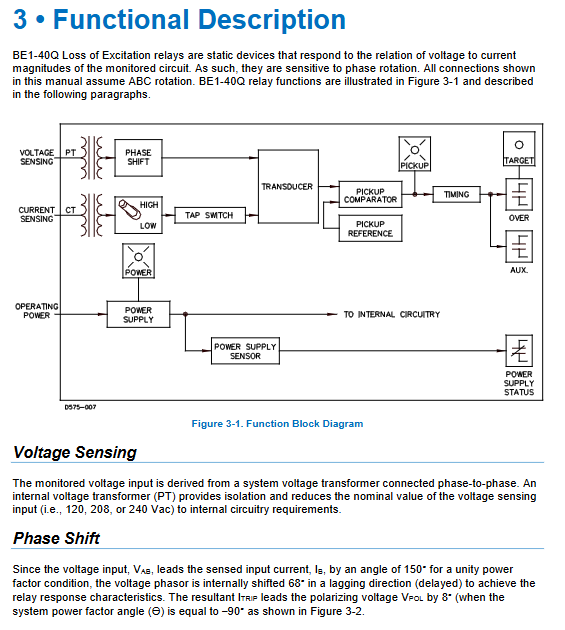

1 整体信号流程
机端 AB 线电压 + B 相电流 → 内置 PT/CT 隔离缩放 → 电压移相 68° 滞后 → 乘法器计算瞬时无功 → 积分输出平均无功直流 → 与整定基准比较 → 超限启动定时限 → 驱动主输出、辅助触点、故障灯。
本机对相序敏感，手册默认 ABC 相序接线。
2 核心模块详解
电压移相单元
统一将采集电压滞后偏移 68°，使功率因数角 θ=-90° 时，动作边界与横轴呈 8° 夹角，匹配发电机静稳定曲线，配套官方整定计算公式。
高低量程 CT 次级切换
内部 CT 双副边绕组，HI 档测大无功、LO 档测小无功，提升小进相工况整定精度，带电切换无风险。
乘法 + 积分变换器
相乘电压、电流瞬时值，滤除交流脉动，输出直流电平正比于平均吸收无功；积分速度随故障倍数变化。
比较与定时限回路
无功直流＞整定基准时点亮 Pickup 灯，启动计时；无功回落立即清零计时。
输出回路分类
主跳闸输出：NO/NC 可选，用于跳开发电机主开关；
辅助输出：NO/NC/SPDT 三选一，用于告警、信号上传，选配后无电源状态触点；
电源状态触点：正常供电时常闭触点断开；失电 / 内部 ±12V 电源故障时闭合，监控装置供电异常。
3 关键设计细节
拔出端子插头时，CT 输入自动短接，防止 CT 开路高压伤人。
第四章 安装 Installation
1 收货、存储与维护
到货核对型号、外观破损，运输损坏立即报备承运商；
备用设备防潮原箱存放，每年通电 30min延长电解电容寿命；
无定期预防性维护，仅需周期功能校验，故障联系厂商售后。
2 安装安全强制要求
电流驱动型指示器跳闸回路必须≥200mA；
绝缘耐压试验前拔出端子、抽出继电器，否则失去失磁保护；
拆卸前确认机组工况稳定，避免失磁无保护引发重大事故；
接地：柜体接地端子使用≥12AWG 铜线独立接地，多设备分开引接地；
EMI 规范：触点驱动外部线圈时并联反向续流二极管（Rev S 新增）；
固态无机械部件，无垂直安装强制要求，任意角度均可固定。
3 壳体与接线
S1 壳体两套安装方案：半嵌入式、突出式；提供单端 / 双端背板、侧视、面板开孔尺寸（英寸 + 毫米）；
导线规格：常规接线≥14AWG；
图纸包含：电压电流采样接线、主跳闸 / 辅助输出回路、内置 CT/PT 端子、电流 / 内置指示器配套内部接线图，全部基于 ABC 相序。
第五章 整定与测试 Setting and Testing
1 现场整定计算（核心流程）
依托厂家发电机 P-Q 容量曲线，以静稳定极限交点确定负无功整定值，分四步换算面板 TAP 档位：
根据静稳定极限确定标幺吸收无功（例 - 0.4pu）；
换算三相一次无功→单相一次无功；
通过 CT、PT 变比换算继电器二次侧无功；
匹配面板 HI/LO 量程与 TAP 档位。
附带完整 100MVA 发电机整定计算例题。
2 整机三类标准测试
（1）动作值校验
施加额定电压，电流滞后 60°；缓慢升电流至 Pickup 灯点亮；
记录电压电流，计算无功与面板档位对比，误差满足 ±2%；
全档位、高低量程依次复测。
（2）延时精度校验
施加 2 倍动作电流，分别校验 1.0s、5.5s、9.9s 三档延时，允许 ±5% 误差。
（3）保护特性曲线测绘
改变电流相位角（-20°~-120°），记录各角度下动作电流，计算对应 P、Q 值，绘制 P-Q 动作边界曲线，验证 8° 倾斜特性与设计一致，提供空白绘图模板。

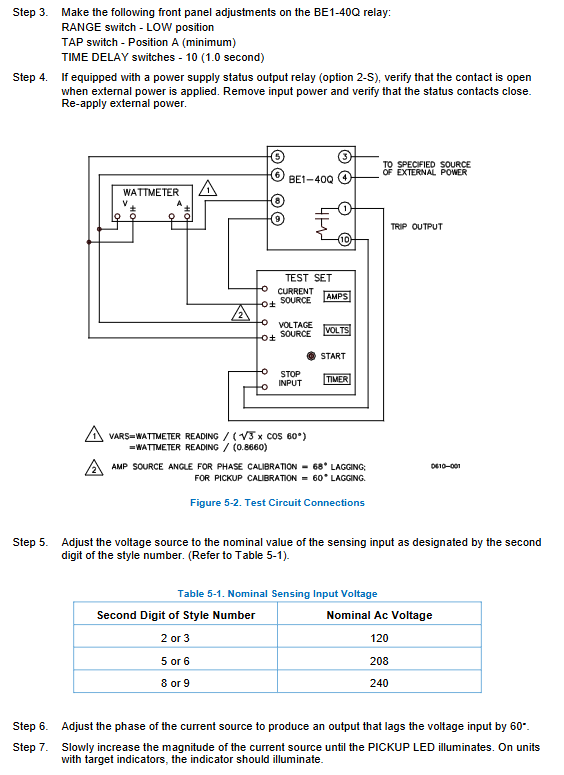

3 测试回路标准接线
电压源、电流源、相位调节、计时装置、功率表配套标准试验接线图，明确不同 PT 电压对应的试验电流参考值。
